Mitkä ovat nelipistekuulalaakereiden tärkeimmät edut nykyaikaisissa koneissa

Artikkelin tiivistelmä: Nelipistekuulalaakeritovat välttämättömiä komponentteja vaativissa mekaanisissa järjestelmissä ainutlaatuisen kantavan geometrian, kompaktin rakenteensa ja kykynsä käsitellä aksiaalisia kuormia molempiin suuntiin ansiosta. Tässä artikkelissa tarkastellaan niiden suunnittelua, mekaanisia etuja, keskeisiä sovelluksia, suhteellisia etuja vaihtoehtoihin verrattuna ja huoltovinkkejä. Se tarjoaa kattavan oppaan insinööreille, suunnittelijoille ja hankinnan ammattilaisille.

Teknisiä yksityiskohtia koskevat viittaukset ovat peräisin alan laakereiden asiantuntijoilta (esim. NSK, SKF, RKB), jotta varmistetaan tosiasioiden tarkkuus ja parhaat käytännöt.

Sisällysluettelo

• Määritelmä ja mikä tekee niistä ainutlaatuisia
• Tekninen suunnittelu ja mekaniikka
• Tärkeimmät edut
• Teolliset sovellukset
• Teknisten tietojen vertailutaulukko
• Huolto ja parhaat käytännöt
• UKK
• Johtopäätös

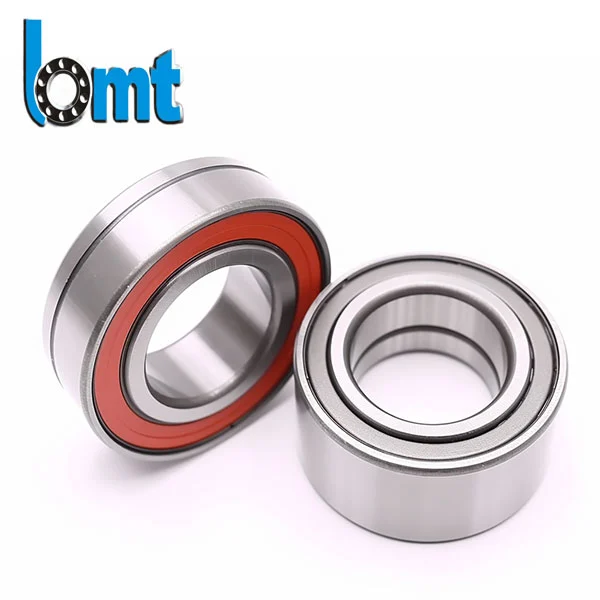

Määritelmä: nelipistekuulalaakerit

Nelipistekuulalaakeritovat luokkaaradiaaliset yksiriviset kulmakosketuskuulalaakeriterikoistuneilla rataradoilla, joiden avulla jokainen pallo voi koskettaa samanaikaisesti sekä sisä- että ulkorenkaita neljässä kohdassa säteittäisen kuormituksen alaisena.

Toisin kuin tavalliset syväura- tai kaksiriviset laakerit, nämä laakerit:

• Kestää aksiaalisia kuormia molempiin suuntiin.
• Sopii yhdistetyille kuormituksille (aksiaalinen + radiaalinen) pienissä tiloissa.
• Tarjoaa korkean jäykkyyden ainutlaatuisen kosketingeometrian ansiosta.

Tekninen suunnittelu ja mekaniikka

Neljän pistekosketuslaakerin ytimessä on niiden kulkuratojen geometria ja pallokokoonpano:

• Jaettu sisärengas:Mahdollistaa suuremman määrän palloja ja erotettavan rakenteen.
• Kosketuskulma:Tyypillisesti noin 35°, mikä lisää aksiaalista kantavuutta.
• Kilparadan muoto:Persikan muotoiset tai goottikaariset radat luovat neljä erillistä kuormituspistettä säteittäisen kuormituksen alaisena.

Kuulien ja renkaiden väliset neljä kosketuspistettä tarjoavat tasapainoisen voiman jakautumisen, mikä tekee näistä laakereista sopivia raskaaseen aksiaaliseen kuormitukseen jopa kaksisuuntaisissa työntövoimaskenaarioissa.

Nelipistekuulalaakerien tärkeimmät edut

Seuraavat ovat keskeisiä etuja, jotka tekevät näistä laakereista ihanteellisia nykyaikaisiin teollisiin sovelluksiin:

1. Kaksisuuntainen kuormankäsittely

Nelipistelaakerit voivat kantaa aksiaalista kuormitusta molempiin suuntiin ilman parilaakereita, toisin kuin perinteiset kulmakosketuslaakerit.

2. Kompakti aksiaalinen jalanjälki

Verrattuna kaksirivisiin kulmakosketuslaakereihin nämä laakerit vaativat huomattavasti vähemmän aksiaalitilaa – tämä on suuri etu rajoitetuissa laitteissa.

3. Suuri kuormituskyky ja jäykkyys

Suuremman vierintäelementtimäärän ja optimoidun kosketuskulman yhdistelmä lisää kantavuutta ja jäykkyyttä, mikä parantaa koneen tarkkuutta ja reagointikykyä kuormituksen alaisena.

4. Yksinkertaistettu asennus ja huolto

Irrotettavan rakenteen ansiosta ulompi rengas palloilla ja häkkikokoonpanolla voidaan asentaa itsenäisesti sisärenkaan puoliskoista, mikä yksinkertaistaa asennusta ja huoltoa.

5. Kustannustehokas vaihtoehto

Monissa malleissa yksi neljän pisteen kosketuslaakeri voi korvata kaksi kulmikasta kosketuslaakeria, mikä vähentää osien määrää ja varaston monimutkaisuutta.

Missä nelipistekuulalaakereita käytetään?

Näitä laakereita käytetään useilla eri teollisuuden aloilla monipuolisuuden ja suorituskyvyn ansiosta:

• Automaatio- ja robotiikkajärjestelmät
• Sähkömoottorit ja sähköntuotantolaitteet
• Pumput, kompressorit ja vaihteistot
• Raskaat koneet, kuten nosturit ja materiaalinkäsittelylaitteet
• Työstökoneet, jotka vaativat kaksisuuntaista aksiaalista kuormitusta

Tekniset tiedot ja vertailutaulukko

Huolto- ja parhaiden käytäntöjen opas

Noudata näitä käytäntöjä käyttöiän maksimoimiseksi:

• Oikea voitelu:Säännöllinen kuormitus- ja nopeusolosuhteisiin sovitettu öljy- tai rasvavoitelu varmistaa sujuvan toiminnan.
• Lämpötilan valvonta:Vältä pitkäaikaista altistumista nimelliskäyttölämpötilojen yläpuolelle.
• Aksiaalinen välyksen säätö:Oikea välys estää ennenaikaisen kulumisen tai ylikuumenemisen.

Usein kysytyt kysymykset

Q1: Miten nelipistekuulalaakerit eroavat syväurakuulalaakereista?

V: Vaikka syväuralaakerit tukevat radiaalista ja rajoitettua aksiaalista kuormitusta, nelipistelaakerit on muotoiltu erityisesti käsittelemään kaksisuuntaisia ​​aksiaalikuormia ja sopivat tiiviisti kohteisiin, joissa kaksiriviset vaihtoehdot ovat liian suuria.

Q2: Mikä on tyypillinen kosketuskulma ja miksi sillä on merkitystä?

V: Tyypillinen kosketuskulma on noin 35°, mikä tasapainottaa säteittäistä ja aksiaalista kuormitusta ja lisää jäykkyyttä.

Q3: Voidaanko näitä laakereita käyttää suurilla nopeuksilla?

V: Kyllä, niiden suunnittelu mahdollistaa nopean suorituskyvyn, vaikka tietyt arvot riippuvat koosta, voitelusta ja käyttöolosuhteista.

Q4: Onko näiden laakerien nimeämiseen olemassa standardisarjoja tai koodeja?

V: Kyllä, laakerien nimeäminen sisältää mittasarjat, aukkokoodit ja materiaali-/häkkimerkinnät, jotka ovat yleisesti standardoituja eri valmistajien kesken.

Johtopäätös

Nelipistekuulalaakerit erottuvat vankkana, tilaa säästävänä ja monipuolisena ratkaisuna nykyaikaisiin koneisiin. Kaksisuuntaisesta aksiaalikuormituksen tuesta yksinkertaistettuun asennukseen ja pienempään osamäärään nämä laakerit tarjoavat merkittäviä suunnittelu- ja suorituskykyetuja monenlaisiin sovelluksiin.

Jos arvioit laakerivaihtoehtoja seuraavaa mekaanista suunnittelua tai teollisuusprojektia varten, harkitse asiantuntija-apua laakerien valinta- ja toteutusstrategioista.

BMTtarjoaa erittäin tarkkoja nelipistekuulalaakereita, jotka on suunniteltu luotettaviksi ja suorituskykyisiksi. Jos haluat saada henkilökohtaisia ​​suosituksia tai keskustella mukautetuista tiedoista,ota meihin yhteyttätänään!
