Kuinka kuulalaakeroidut teräspallot voivat parantaa tarkkuutta, kestävyyttä ja koneiden suorituskykyä

Kun kone toimii suurella nopeudella tai jatkuvalla kuormituksella, sen vierintäelementtien laatu vaikuttaa suoraan luotettavuuteen ja käyttöikään.BMTtarjoaa tarkkuuttaKuulalaakeri teräspalloratkaisuja, jotka on suunniteltu tukemaan tasaista pyörimistä, yhtenäisiä mittoja ja luotettavaa suorituskykyä auto-, teollisuus-, maatalous- ja kotitaloussovelluksissa.

Kuulalaakeroidut teräskuulat ovat tarkasti suunniteltuja komponentteja, jotka vähentävät kitkaa ja tukevat hallittua vierintäliikettä laakerikokoonpanoissa. Niiden suorituskyky riippuu materiaalin valinnasta, lämpökäsittelystä, mittojen tarkkuudesta, pyöreydestä ja pinnan viimeistelystä. Kromiterästä käytetään laajalti vaativiin kantaviin sovelluksiin, kun taas ruostumaton teräs tarjoaa paremman korroosionkestävyyden sopivissa ympäristöissä. Tämä opas selittää tärkeimmät materiaalivaihtoehdot, valmistusprosessit, tarkkuuslaadut, sovellukset ja ostonäkökohdat, jotka insinöörien ja hankintatiimien tulee arvioida hankittaessa teräskuulia. Siinä myös hahmotellaan, kuinka BMT tukee teollisia ostajia tuotteiden valinnassa, räätälöinnissa ja laatupainotteisessa valmistuksessa.

Sisällysluettelo

• Mitä ovat kuulalaakeroidut teräspallot?
• Miksi teräspallon laadulla on väliä?
• Mitä materiaaleja on saatavilla?
• Kuinka tarkkuusteräspalloja valmistetaan?
• Miten koko ja tarkkuusarvosanat vaikuttavat suorituskykyyn?
• Missä teräspalloja käytetään yleisesti?
• Kuinka ostajien tulisi valita teräspallot?
• Mitä laatutarkastuksia ostajien tulee pyytää?
• Usein kysytyt kysymykset
• Johtopäätös: Luotettavan toimittajan valinta

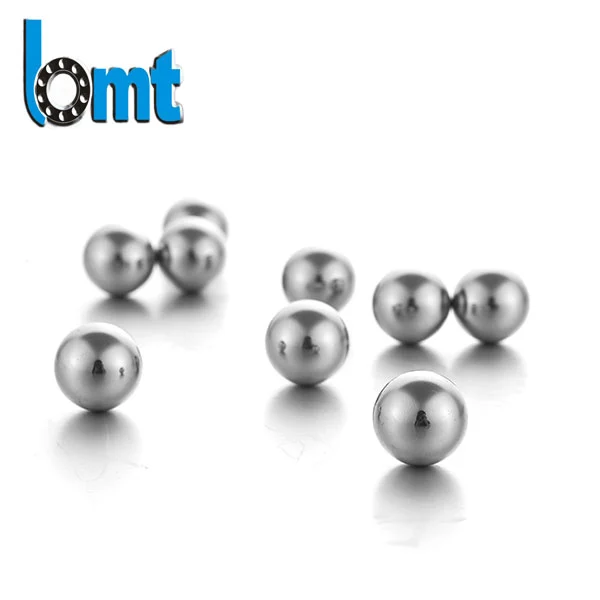

Mitä ovat kuulalaakeroidut teräspallot?

Kuulalaakeroidut teräskuulat ovat pallomaisia ​​vierintäelementtejä, jotka on asennettu kuulalaakerin sisä- ja ulkorenkaiden väliin. Laakerin pyöriessä nämä kuulat jakavat kuormia ja mahdollistavat suhteellisen liikkeen vähentäen samalla kitkaa verrattuna suoraan liukukosketukseen.

Vaikka teräskuula saattaa näyttää yksinkertaiselta, sen geometria ja pinnan kunto vaativat huolellista hallintaa. Pienet poikkeamat halkaisijassa, pyöreydessä tai pinnan viimeistelyssä voivat vaikuttaa tärinään, meluon, kosketusjännitykseen ja laakerikokoonpanon yleiseen suorituskykyyn.

Laadukkaat teräspallot valmistetaan yleisesti karkaistusta laakeriteräksestä, ja ruostumatonta terästä ja hiiliterästä on saatavilla sovelluksiin, jotka vaativat erilaisia ​​mekaanisen suorituskyvyn, korroosionkestävyyden ja kustannusten yhdistelmiä.

BMT on erikoistunut laakereiden valmistukseen ja laakerikomponentteihin vuodesta 2004 lähtien. Sen tuotevalikoimaan kuuluu teräskuulia, jotka on tarkoitettu moottoreissa, pumpuissa, autojärjestelmissä, maatalouskoneissa ja muissa teollisuuden laitteissa käytettäviin laakerikokoonpanoihin.

Asiaan liittyvien komponenttien osalta ostajat voivat tutkia lineaarisia kuulalaakereita ja teollisuuslaakereita ymmärtääkseen, kuinka vierintäelementit vaikuttavat erilaisiin liikejärjestelmiin.

Miksi teräspallon laadulla on väliä?

Vierintäelementtien laatu vaikuttaa enemmän kuin pyörimisen tasaisuuteen. Jatkuvaa käyttöä, toistuvaa lastausta tai vaativia nopeusvaatimuksia koskevissa sovelluksissa materiaalin ja valmistuksen yhtenäisyys ovat tärkeitä tekijöitä ennenaikaisen kulumisen ja odottamattomien seisokkien hallinnassa.

Useat ominaisuudet ansaitsevat erityistä huomiota:

• Mittojen tarkkuus:Tasaiset pallon halkaisijat auttavat säilyttämään suunnitellun sisäisen geometrian ja kuormituksen jakautumisen.
• Pyöreys:Pallomainen profiili, jossa on säädellyt poikkeamat, tukee vakaata vierintäkosketusta.
• Kovuus:Asianmukainen lämpökäsittely auttaa palloa kestämään pysyvää muodonmuutosta ja pinnan kulumista.
• Pintakäsittely:Sileät pinnat auttavat vähentämään kitkaa, kosketushäiriöitä ja tarpeetonta melua.
• Materiaalin puhtaus:Hallittu teräksen laatu ja asianmukainen lämpökäsittely auttavat vähentämään väsymiseen liittyvien vikojen riskiä.
• Erän konsistenssi:Tasainen tuotannon laatu on olennaista laakerivalmistajille, jotka kokoavat suuria määriä komponentteja.

Nämä ominaisuudet toimivat yhdessä eikä itsenäisesti. Esimerkiksi erittäin kova pallo voi silti toimia huonosti, jos sen pinnassa on vikoja tai sen mitat eivät täytä vaadittuja toleransseja. Ostajien tulisi siksi arvioida täydellinen eritelmä sen sijaan, että luottaisivat pelkkään kovuuteen.

Mitä materiaaleja on saatavilla kuulalaakeroituihin teräspalloihin?

Materiaalivalinnan tulee heijastaa käyttöympäristöä, odotettua kuormitusta, korroosiolle altistumista ja vaadittua käyttöikää. Kromiteräs on yleinen valinta yleiskäyttöisiin tarkkuuslaakereihin, kun taas ruostumaton teräs on sopiva, kun korroosionkestävyys on tärkeämpi.

Monissa tavanomaisissa vierintälaakereissa käytetään laajalti hiilipitoista kromiterästä, kuten AISI 52100 tai sen vastaavia vastaavia. Oikea laatu riippuu kuitenkin pikemminkin suunnittelusta ja käyttöolosuhteista kuin yhden materiaalin yleisestä mieltymyksestä.

Ruostumaton teräs vaatii myös huolellista erittelyä. Kaikki ruostumattomat teräslaadut eivät tarjoa samaa kovuutta, korroosionkestävyyttä tai vierintäkosketuksen väsymiskykyä. Kun laitteet kohtaavat vettä, puhdistuskemikaaleja tai kosteita olosuhteita, ostajien tulee tunnistaa todellinen altistuminen ennen materiaalin valintaa.

Lisämateriaalia koskevia ohjeita saat tunnustetusta teknisestä asiantuntijasta, kuten iguksesta, tai keskustele sovelluksesta suoraan laakerikomponenttien toimittajan kanssa.

Kuinka tarkkuusteräspalloja valmistetaan?

Tarkkuusteräspallojen valmistukseen kuuluu useita operaatioita, jotka muuttavat teräsraaka-aineen yhtenäisiksi pallomaisiksi komponenteiksi. Tarkka järjestys riippuu materiaalista, vaaditusta laadusta, halkaisijasta ja aiotusta sovelluksesta.

1. Raaka-aineen valmistus:Teräs valitaan tarvittavan koostumuksen ja käyttökohteen mukaan.
2. Muodostaminen:Materiaali käsitellään karkeiksi pallomaisiksi aihioiksi, joiden koko on likimääräinen.
3. Lämpökäsittely:Ohjattu lämmitys ja jäähdytys kehittävät huollon edellyttämiä kovuutta ja mekaanisia ominaisuuksia.
4. Hionta:Tarkkuushionta parantaa mittojen yhtenäisyyttä ja tuo pallon lähemmäs määritettyä geometriaa.
5. Pintaus ja viimeistely:Lisäviimeistelyt parantavat tarvittaessa pyöreyttä ja pinnan laatua.
6. Tarkastus ja lajittelu:Mittauksella ja lajittelulla varmistetaan sovellettavien mitta- ja laatuvaatimusten noudattaminen.
7. Pakkaus:Sopiva pakkaus auttaa suojaamaan valmiita komponentteja saastumiselta, kosteudelta ja kuljetusvaurioilta.

Jokainen toimenpide vaikuttaa lopputuotteeseen. Lämpökäsittely vaikuttaa kovuuteen ja rakenteelliseen eheyteen, kun taas hionta ja lakkaus määräävät tärkeitä geometrisia ja pintaominaisuuksia. Tarkastus vahvistaa, ovatko valmiit pallot sovittujen eritelmien mukaisia.

BMT kuvailee tuotantokykyään sisältäen automatisoidut hiontalaitteet, tarkkuuslajittelujärjestelmät, kovuustestauksen, pyöreyden mittauksen ja pinnan tarkastuksen. Nämä ominaisuudet tukevat teräspallojen tuotantoa teollisuus- ja OEM-sovelluksiin.

Miten koko ja tarkkuusarvosanat vaikuttavat suorituskykyyn?

Pallon halkaisijan ja tarkkuusluokan on vastattava laakerin rakennetta. Väärä koko voi häiritä asennusta, sisäistä välystä, kosketingeometriaa ja kuorman jakautumista. Liiallinen mittavaihtelu voi myös lisätä tärinää tai aiheuttaa epäjohdonmukaista toimintaa.

BMT luettelee metriset ja tuumaiset koot ja tunnistaa tarkkuusluokat, mukaan lukien G10, G16, G20, G40 ja G100, ja räätälöityjä vaihtoehtoja on saatavana tuotevaatimusten mukaan.

Arvosanamerkinnät tulee aina tulkita soveltuvan standardin ja toimittajan spesifikaatioiden mukaan. Ostajien ei pitäisi olettaa, että jokainen valmistaja käyttää samoja hyväksymiskriteerejä yksinkertaisesti siksi, että sama laatumerkintä on lainauksessa.

Anna tuotantosovelluksissa laakerin piirustus, pallon halkaisija, vaadittu laatu, materiaali ja käyttöolosuhteet ennen tarjouksen pyytämistä. Tämä auttaa vähentämään teknisiä aukkoja ja välttämään tarpeetonta näytteenottoa tai uudelleenkäsittelyä.

Missä kuulalaakeroituja teräspalloja käytetään yleisesti?

Tarkkuusteräspalloja käytetään aina, kun vierintälaakerit tukevat pyöriviä laitteita. Niiden rooli vaihtelee suunnittelun mukaan, mutta yhtenäinen geometria ja materiaalien suorituskyky ovat edelleen tärkeitä sovelluksissa pienistä sähkömoottoreista raskaisiin teollisuuskoneisiin.

• Sähkömoottorit:Tukee tasaista akselin pyörimistä teollisuuslaitteissa ja kodinkoneissa.
• Autojen järjestelmät:Ovat osa laakerikokoonpanoja, joita käytetään valituissa pyörä-, voimansiirto- ja apujärjestelmissä.
• Vesipumput:Auta laakerikokoonpanoja ylläpitämään vakaata pyörimistä jatkuvan käytön aikana.
• Maatalouskoneet:Tukee pyöriviä osia, jotka ovat alttiina tärinälle, pölylle ja vaihteleville työkuormille.
• Kuljettimet ja teollisuusvaihteistot:Salli ohjattu liike materiaalinkäsittely- ja tuotantolaitteissa.
• Automaatio ja robotiikka:Edistä toistettavaa liikettä sopivissa laakerijärjestelyissä.
• Kodinkoneet:Tukee pyöriviä mekanismeja, joissa melu ja sujuva toiminta ovat tärkeitä.

Toimintaympäristö määrittää lopullisen spesifikaation. Suurilla nopeuksilla toimiva moottori saattaa korostaa erityisesti tarkkuutta, melua ja tasapainoa, kun taas kosteudelle alttiina olevat laitteet saattavat vaatia korroosionkestävää materiaalia. Sovellukset, joissa on iskukuormitusta tai likaa, voivat vaatia lisähuomiota laakerien suunnitteluun, voiteluun, tiivistykseen ja kunnossapitoon.

Teräspallot tulisi siksi valita osaksi kokonaista laakerijärjestelmää sen sijaan, että niitä olisi käsiteltävä vaihdettavina komponentteina koosta, materiaalista tai käyttöolosuhteista riippumatta.

Kuinka ostajien tulisi valita kuulalaakeroidut teräspallot?

Jakelijoiden, laakereiden valmistajien, huoltotiimien ja OEM-hankintaosastojen kannalta tehokas hankintaprosessi alkaa selkeästä teknisestä määrittelystä.

Ennen kuin teet tilauksen, arvioi seuraavat seikat:

1. Määritä sovellus:Tunnista laakerin tyyppi, varusteet, käyttönopeus ja odotetut kuormitusolosuhteet.
2. Määritä materiaali:Valitse sopiva teräslaatu kovuuden, väsymisvaatimusten, korroosiolle altistumisen ja kustannusten perusteella.
3. Vahvista mitat:Ilmoita nimellishalkaisija, toleranssi ja mittausvaatimukset.
4. Aseta tarkkuusluokka:Vahvista sovellettava standardi ja vaaditut hyväksymiskriteerit.
5. Tarkista laatudokumentaatio:Pyydä tarvittaessa asiaankuuluvat tarkastuspöytäkirjat, materiaalitiedot ja testiraportit.
6. Arvioi tuotannon johdonmukaisuus:Selvitä, voiko toimittaja säilyttää samat vaatimukset toistuvissa tilauksissa.
7. Tarkista pakkaus ja toimitus:Vahvista määrät, pakkaussuojaus, toimitusaika ja vientivaatimukset.
8. Arvioi näytteitä:Testaa tarvittaessa näytteitä suunnitellussa kokoonpanossa ennen massatuotannon hyväksymistä.

Erikoistilauksissa tekninen piirustus tai kirjallinen erittely on erityisen arvokasta. Se vähentää epäselvyyttä mittojen, materiaalien, laatujen ja tarkastuskriteerien suhteen. Ostajien tulee myös tunnistaa mahdolliset jäljitettävyyttä, pakkaamista tai saapuvan laadunvalvontaa koskevat erityisvaatimukset ennen tuotannon aloittamista.

Luotettavan toimittajan tulee pystyä selittämään kykynsä, selventämään teknisiä kysymyksiä ja antamaan tarjous määritellyn laajuuden perusteella sen sijaan, että hän tekisi tukemattomia suorituskykylupauksia.

Mitä laatutarkastuksia ostajien tulee pyytää?

Laadunvarmistuksen tulee kattaa ne ominaisuudet, jotka vaikuttavat suunniteltuun sovellukseen. Toimittajan tarkastusprosessi on hyödyllisin, kun se liittyy mitattavissa oleviin vaatimuksiin ja dokumentoituihin hyväksymiskriteereihin.

Tilauksen tiedoista riippuen ostajat voivat pyytää:

• Raaka-ainetunnisteet ja asiaankuuluvat materiaalitodistukset.
• Halkaisija- ja mittamuutosten tarkastus.
• Pyöreyden ja pinnan karheuden mittaukset.
• Kovuustesti lämpökäsittelyn jälkeen.
• Pintavirheiden silmämääräinen tarkastus.
• Erän tunnistus- ja tarkastusasiakirjat.
• Pakkaustarkastukset ennen lähettämistä.

Tunnistetut standardit voivat auttaa määrittämään vaatimuksia laakeripalloille ja niihin liittyville komponenteille. Esimerkiksi ASTM F2215 kattaa määrätyt vaatimukset rauta- ja ei-rautakuuloille, joita käytetään laakereissa ja muissa sovelluksissa. Ostajien tulee varmistaa, koskeeko tietty standardi heidän tuotettaan, mittajärjestelmää, materiaalia ja sopimusvaatimuksia.

BMT tunnistaa ISO 9001- ja IATF 16949 -laatujärjestelmät valmistustiedoissaan. Hankittaessa komponentteja autoteollisuuteen tai muihin säänneltyihin sovelluksiin hankintatiimien tulee tarkistaa asiaankuuluva sertifioinnin laajuus, nykyinen voimassaolo ja kaikki asiakaskohtaiset vaatimukset suoraan toimittajalta.

Usein kysytyt kysymykset

1. Mitä materiaalia käytetään yleisimmin kuulalaakeroiduissa teräskuulissa?

Korkeahiilinen kromilaakeriteräs, kuten AISI 52100 tai vastaavat, käytetään laajalti tavanomaisissa vierintälaakereissa, koska se voi tarjota korkean kovuuden, kulutuskestävyyden ja vierintäkosketuksen väsymiskyvyn sopivan lämpökäsittelyn jälkeen. Paras materiaali riippuu edelleen toimintaympäristöstä ja suunnitteluvaatimuksista.

2. Ovatko kromiteräspallot parempia kuin ruostumattomat teräspallot?

Kumpikaan materiaali ei ole yleisesti parempi. Kromiteräs valitaan yleisesti, kun kantavuus ja kulutuskestävyys ovat etusijalla ympäristöissä, joissa korroosiota voidaan hallita. Ruostumaton teräs on usein suositeltavampi, kun kosteudelle tai syövyttävälle altistukselle on kysymys, mikäli valittu laatu täyttää vaaditut mekaaniset ja mittavaatimukset.

3. Mitä tarkkuuslaatuja BMT voi toimittaa?

BMT listaa G10, G16, G20, G40 ja G100 teräskuulatarkkuuslaadut sekä mukautetut vaihtoehdot. Saatavuus, sovellettavat toleranssit ja testausvaatimukset tulee vahvistaa vaaditulle halkaisijalle ja materiaalille.

4. Voidaanko teräspalloja räätälöidä OEM-projekteihin?

Kyllä. BMT osoittaa tuen räätälöityille mitoille, materiaalivaihtoehdoille, OEM-pakkauksille, omien merkkien toimittamiselle ja teollisuuden massatilauksille. Ostajien tulee toimittaa piirustukset tai yksityiskohtainen eritelmä varmistaakseen toteutettavuuden, vähimmäistilausmäärät ja toimitusajat.

5. Kuinka ostajat voivat tarkistaa teräspallon laadun ennen irtotavaratilausta?

Pyydä näytteitä mahdollisuuksien mukaan ja vertaa niitä sovittuihin eritelmiin. Asiaankuuluvia tarkistuksia voivat olla halkaisija, pyöreys, kovuus, pinnan viimeistely, materiaalidokumentaatio ja visuaalinen kunto. Määritä kriittisissä sovelluksissa tarkastusmenetelmä ja hyväksymiskriteerit ennen tuotantotilauksen tekemistä.

6. Mitä tietoja teräspallon tarjouspyyntöön tulee sisällyttää?

Sisällytä materiaaliluokka, nimellishalkaisija, mittatoleranssi, tarkkuusluokka, kovuusvaatimukset, määrä, käyttötarkoitus, pakkausasetukset ja toimituskohde. Piirustukset ja sovellettavat standardit voivat auttaa toimittajaa laatimaan tarkemman tarjouksen.

Johtopäätös: Luotettavan kuulalaakeroidun teräspallotoimittajan valitseminen

Oikeiden kuulalaakeroitujen teräskuulien valinta edellyttää materiaaliominaisuuksien, mittatarkkuuden, valmistuksen johdonmukaisuuden ja sovelluskohtaisten vaatimusten tasapainoa. Kromiteräs, ruostumaton teräs ja muut materiaalivaihtoehdot palvelevat kukin erilaisia ​​käyttöolosuhteita, kun taas huolellinen hionta, viimeistely ja tarkastus auttavat varmistamaan, että valmiit komponentit täyttävät aiotut vaatimukset.

BMT yhdistää laakereiden valmistuskokemuksen vuodesta 2004 lähtien tarkkuushiontaan, lajitteluun, tarkastukseen ja OEM-tukeen. Moottoreiden, autojärjestelmien, pumppujen, maatalouslaitteiden ja teollisuuskoneiden komponentteja hankkiville ostajille selkeät määritykset ja tehokas toimittajien tarkistusprosessi ovat käytännöllinen perusta luotettavalle hankinnalle.

Jos hankit tarkkuusteräskuulat uuteen laakerisuunnitteluun, toistuvaan tuotantoon tai teolliseen vaihto-ohjelmaan, tutustu BMT:n kuulalaakeroituihin teräspalloratkaisuihin jaota meihin yhteyttäkeskustellaksesi teknisistä vaatimuksistasi, pyytää tarjousta tai tiedustella näytteitä ja räätälöityjä toimitusvaihtoehtoja.
