Kun maatalouskone työskentelee jatkuvassa kuormituksessa, tärinässä, pölyssä, kosteudessa ja epätasaisessa maastossa, pyörän ja pyörivän kokoonpanon on pysyttävä vakaina koko työjakson ajan.BMTtarvikkeetBAA-0003 Agricultural Hub Unitsmaatalouskonesovelluksiin, jotka tarjoavat integroidun napa- ja laakeriratkaisun, joka on suunniteltu tarkan asennusmitan, kuorman tuen, tiivistyskyvyn ja luotettavan pyörimistoiminnan mukaan.
Oikean maatalousnapayksikön valinta voi vaikuttaa suoraan laitteiden käytettävyyteen, huoltovaatimuksiin ja pyörän kokoonpanon suorituskykyyn. BAA-0003 Agricultural Hub Unit on suunniteltu integroiduiksi laakerinapakokoonpanoiksi maatalouskoneisiin ja niihin liittyviin laitteisiin. Konfiguraatiossa on 30 mm reikä, 117 mm ulkohalkaisija, 60 mm kokonaiskorkeus, 98 mm pulttikuvion halkaisija ja neljä M12 × 1,25 kiinnitysreikää. Listattu dynaaminen peruskuormitus 44,9 kN ja staattinen peruskuormitus 34 kN tarjoavat mitattavia parametreja laitesuunnittelijoille, maatalouskoneiden valmistajille, varaosien jakelijoille ja huoltoryhmille. Tässä oppaassa kerrotaan, kuinka BAA-0003-kokoonpano toimii, mitkä tekniset tiedot ansaitsevat huomiota, missä maatalousnapayksiköitä käytetään yleisesti ja mitä ostajien tulee arvioida ennen tilauksen tekemistä.
Sisällysluettelo
- Mikä rooli maatalouden keskusyksiköllä on?
- Kuinka BAA-0003 on suunniteltu maatalouskoneille?
- Mitkä ovat BAA-0003:n tärkeimmät tekniset tiedot?
- Mitkä suorituskykytekijät ovat tärkeitä kentällä?
- Mitkä koneet voivat käyttää maatalouden napayksiköitä?
- Kuinka ostajat voivat sovittaa BAA-0003:n laitteisiinsa?
- Kuinka maatalouskeskuksen yksiköiden suorituskykyä voidaan ylläpitää?
- Miksi harkita BAA-0003:aa OEM-projekteissa?
- Usein kysytyt kysymykset
- Viimeiset huomiot ostajille
Mikä rooli maatalouden keskusyksiköllä on?
Napa on kriittinen liitoskohta koneen pyörivän kokoonpanon ja sen tukirakenteen välillä. Maatalouslaitteissa tämä liitäntä voi altistua muuttuville kuormituksille, epätasaisesta maasta aiheutuville iskuille, maaperän saastumiselle, kosteudelle ja pitkille käyttöjaksoille.
Maatalouden napayksikkö yhdistää laakerin ja kiinnitysrakenteen yhdeksi kokoonpanoksi. Tämä rakenne voi yksinkertaistaa laitteiden rakentamista verrattuna useiden itsenäisten laakerikomponenttien hankintaan ja kokoamiseen. Se tarjoaa myös insinööreille määritellyn asennusrajapinnan, jota voidaan arvioida koneen suunnittelun tai varaosien valinnan aikana.
Keskitinyksikön päätoimintoihin kuuluvat:
- Pyörivien pyörien, levyjen tai niihin liittyvien komponenttien tukeminen.
- Laitteen käytön aikana syntyvien säteittäisten kuormien hallinta.
- Tarjoaa vakaan rajapinnan pyörivän kokoonpanon ja koneen rakenteen välille.
- Hallitun pyörimisen ylläpitäminen toistuvien työjaksojen aikana.
- Auttaa suojaamaan laakerin sisäosia ympäristön lialta.
- Tukee helpompaa vaihtoa laitteiden huollon aikana.
Maatalouskonevalmistajille nämä toiminnot tekevät napayksiköstä enemmän kuin yksinkertaisen laakerikomponentin. Sen mittojen ja mekaanisten ominaisuuksien tulee toimia yhdessä koko koneen rakenteen kanssa.
Kuinka BAA-0003 on suunniteltu maatalouskoneille?

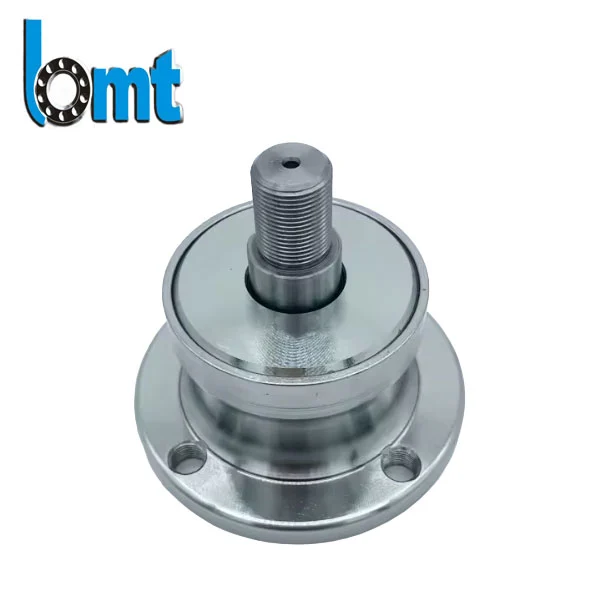

BAA-0003 on konfiguroitu integroiduksi maatalousnapayksiköksi, jolla on määritellyt asennus- ja laakerimitat. Tämä lähestymistapa antaa ostajille mahdollisuuden arvioida komponenttia mitattavissa olevien rajapintojen perusteella sen sijaan, että luottaisivat pelkästään yleiseen laakerin kuvaukseen.
30 mm:n reikä tarjoaa keskeisen asennusrajapinnan, kun taas 117 mm:n ulkohalkaisija määrittää kokoonpanon ulkoisen vaipan. 98 mm:n pulttikuvion halkaisija ja neljä M12 × 1,25 kiinnityskohtaa muodostavat liitoksen navan ja vastaavan konerakenteen välillä.
Tämä mittayhdistelmä on tärkeä, koska maatalouskoneiden asennustila on usein rajallinen. Napayksikkö, joka täyttää kuormitusvaatimuksen, mutta ei vastaa käytettävissä olevaa asennusgeometriaa, ei voi olla käytännöllinen korvaava.
Integroitu suunnittelu voi myös yksinkertaistaa kunnossapidon suunnittelua. Sen sijaan, että yksittäisiä laakeri-, kotelo- ja asennuskomponentteja käsitettäisiin täysin erillisinä osina, napakokoonpanoa voidaan käsitellä määriteltynä vaihtoyksikkönä huoltotarpeiden ilmaantuessa.
Mitkä ovat BAA-0003:n tärkeimmät tekniset tiedot?
Tekniset tiedot tarjoavat lähtökohdan sen määrittämiselle, onko napayksikkö sopiva tiettyyn koneeseen. Seuraavassa taulukossa on yhteenveto tärkeimmistä BAA-0003-parametreista.
| Parametri | BAA-0003 Tekniset tiedot | Miksi sillä on merkitystä |
|---|---|---|
| Poran halkaisija | 30 mm | Määrittää yhteensopivuuden akselin tai keskusasennusliitännän kanssa. |
| Ulkohalkaisija | 117 mm | Määrittää ulkoisen asennuksen kirjekuoren. |
| Kokonaiskorkeus | 60 mm | Vaikuttaa aksiaaliseen asennustilaan. |
| Pultin kuvion halkaisija | 98 mm | Määrittää asennusympyrän asennon. |
| Asennuskuvio | 4 × M12 × 1,25 | Sen on vastattava laitteen asennusrakennetta. |
| Dynaamisen peruskuormitusluokitus | 44,9 kN | Antaa viittauksen dynaamiseen kuormituskykyyn. |
| Staattinen peruskuormitusluokitus | 34 kN | Tarjoaa referenssin paikallaan tai hitaalla kuormauksella. |
| Suurin lueteltu nopeus | Jopa 1000 RPM | Pitäisi verrata todelliseen käyttönopeuteen. |
Näitä lukuja tulisi käsitellä tuotevalintaparametreina eikä yleisinä käyttörajoina. Todellinen suorituskyky riippuu kuorman jakautumisesta, asennustarkkuudesta, voitelusta, lämpötilasta, saastumisesta, käyttönopeudesta ja koko mekaanisesta järjestelmästä.
Ennen tilaamista suunnittelutiimien tulee verrata mittoja alkuperäiseen komponenttiin, laitepiirustuksiin tai asennusmittoihin. Tämä vaihe voi estää vältettäviä yhteensopivuusongelmia.
Mitkä suorituskykytekijät ovat tärkeitä kentällä?
Maatalouskoneet toimivat ympäristössä, jossa komponenttien suorituskyky voi muuttua merkittävästi puhtaaseen sisäkäyttöön verrattuna. Napakokoonpano voi kohdata toistuvaa tärinää, äkillisiä kuormituksen muutoksia, vettä, maapartikkeleita ja lämpötilan vaihteluita.
Kuorman käsittely
Kantavuus on yksi ensimmäisistä parametreista, jotka insinöörien tulee tutkia. BAA-0003-kokoonpanon dynaaminen peruskuormitus on 44,9 kN ja staattinen peruskuormitus 34 kN. Nämä arvot tarjoavat hyödyllisiä vertailukohtia arvioitaessa, soveltuuko yksikkö tiettyyn mekaaniseen kuormitukseen.
Tiivistys ja kontaminaatiosuojaus
Pöly ja kosteus ovat yleisiä syitä laakerien huonontumiseen. Tiivistetty naparakenne voi auttaa eristämään sisäiset laakerikomponentit ulkoisista epäpuhtauksista. Tiivistyskykyä tulee kuitenkin aina tarkastella yhdessä koneen todellisten ympäristöolosuhteiden kanssa.
Pyörimisvakaus
Pyörä- ja levykokoonpanot vaativat tasaista pyörimistä. Liiallinen kitka, kohdistusvirhe, saastuminen tai virheellinen asennus voivat aiheuttaa tärinää ja nopeuttaa kulumista. Siksi on tärkeää valita sopiva napa ja asentaa se oikein.
Asennuksen yhteensopivuus
Edes teknisesti toimiva napayksikkö ei välttämättä ole sopiva, jos sen asennusmitat eivät vastaa varusteita. Poran halkaisija, pultin ympyrä, kierretiedot, kokonaiskorkeus ja ympäröivä välys tulee tarkistaa ennen ostamista.
Mitkä koneet voivat käyttää maatalouden napayksiköitä?
Maatalouden napayksiköitä käytetään erityyppisissä koneissa, joissa pyörät, levyt, rullat tai muut pyörivät komponentit vaativat laakeritukea. Sopiva sovellus riippuu laitteen mekaanisista ominaisuuksista.
- Kiekkoäkeet:Pyörivät levykokoonpanot voivat kuormittaa jatkuvasti napaa ja laakerikomponentteja maaperän valmistelun aikana.
- Kylvökoneet ja istutuslaitteet:Valitut pyörimismekanismit voivat vaatia kompakteja laakerinapakokoonpanoja.
- Maanmuokkauskoneet:Maaperän kestävyys ja epätasainen maaperä voivat aiheuttaa vaihtuvia kuormia ja tärinää.
- Maatalousperävaunut:Pyöräntukikokoonpanot vaativat oikein sovitetut navat ja laakerit.
- Maatilan työvälineet:Useat työkoneet käyttävät pyöriviä kokoonpanoja, jotka vaativat luotettavaa mekaanista tukea.
- Maatalouskoneiden OEM-projektit:Integroidut napayksiköt voidaan sisällyttää uusiin laitemalleihin, joissa mitat ja suorituskykyvaatimukset ovat yhteensopivia.
Sen sijaan, että valitsisit keskittimen vain sen tarkoitetun toimialan perusteella, insinöörien tulisi tarkistaa kohdelaitteiden todellinen kuorma, nopeus, mitat ja asennusympäristö.
Kuinka ostajat voivat sovittaa BAA-0003:n laitteisiinsa?
Strukturoitu valintaprosessi voi vähentää riskiä tilata yhteensopimaton maatalouskeskusyksikkö. Ostajat voivat aloittaa fyysisestä käyttöliittymästä ja arvioida sitten käyttöolosuhteita.
- Mittaa akselin rajapinta:Varmista, että vaadittu reikä vastaa 30 mm:n BAA-0003 porausta.
- Tarkista asennusympyrä:Tarkista 98 mm:n pulttikuvion halkaisija koneen piirustuksesta.
- Vahvista lankavaatimukset:Tarkista, että neljä M12 × 1,25 -kiinnityspistettä vastaavat varusteita.
- Mittaa käytettävissä oleva tila:Varmista, että 117 mm ulkohalkaisija ja 60 mm korkeus sopivat asennusalueelle.
- Laske työkuormat:Harkitse sekä normaaleja käyttökuormia että tilapäisiä iskukuormia.
- Tarkista käyttönopeus:Vertaa koneen todellista nopeutta napayksikön nimellisiin käyttöolosuhteisiin.
- Arvioi ympäristöaltistus:Harkitse vettä, pölyä, maaperää, lannoitetta, kemikaaleja ja lämpötilaa.
- Keskustele erityisvaatimuksista:OEM-ostajien tulee ilmoittaa kaikki vaaditut rasvat, merkinnät, akselit, pulttikuviot tai pakkaustiedot.
Vaihtokaupoissa vanhan napayksikön vertaaminen uuteen komponenttiin on hyödyllistä, mutta pelkkä fyysinen samankaltaisuus ei ole riittävä. Tekniset mitat ja käyttövaatimukset tulee varmistaa ennen asennusta.
Kuinka maatalouskeskuksen yksiköiden suorituskykyä voidaan ylläpitää?
Oikea asennus on yhtä tärkeää kuin tuotteen valinta. Oikein määritelty napa voi silti kulua ennenaikaisesti, jos se on asennettu väärin tai sitä käytetään sopimattomissa olosuhteissa.
Huoltoryhmien tulee harkita seuraavia käytäntöjä:
- Puhdista asennuspinta ennen asennusta.
- Tarkasta akseli ja liitososat vaurioiden tai liiallisen kulumisen varalta.
- Käytä sopivia asennustyökaluja sen sijaan, että kohdistaisit hallitsemattomasti laakeriin.
- Noudata laitevalmistajan kiristysvaatimuksia.
- Tarkista tiivistysalue vaurioiden varalta asennuksen jälkeen.
- Tarkkaile epätavallista tärinää, melua, lämpöä tai pyörimisvastusta.
- Tarkista kiinnityspultit säännöllisesti, jos laitteen huoltoaikataulu sitä edellyttää.
- Vaihda osat, jos kuluminen tai vauriot voivat vaikuttaa koneen turvalliseen käyttöön.
Erityisen märissä, pölyisissä tai kemiallisesti aggressiivisissa ympäristöissä toimivat koneet saattavat vaatia lisähuomiota tiivistykseen ja voiteluun. Ostajien tulee ilmoittaa työoloista toimittajalle, kun he pyytävät teknistä suositusta.
Miksi harkita BAA-0003:aa OEM-projekteissa?
Maatalouskonevalmistajien ostopäätökset perustuvat usein enemmän kuin yksikköhintaan. Johdonmukaisuus, mittojen hallinta, tuotantokapasiteetti, räätälöinti, tarkastus ja tekninen tuki voivat vaikuttaa merkittävästi hankinnan kokonaisarvoon.
BMT:n tuotetiedot tunnistavat ISO 9001:2015 ja IATF 16949:2016 mukaisen laadunhallinnan. Ilmoitettu tuotantoprosessi sisältää myös materiaalin jäljitettävyyden ja kuljetusta edeltävän tarkastuksen sekä mittojen, laakerien pyörimisen ja tiivisteen eheyden tarkastuksia.
Nämä säädöt ovat tärkeitä OEM-ostajien kannalta, koska toistuva tuotanto vaatii komponentteja, joissa on johdonmukaiset rajapinnat. Mittapoikkeamasta, joka on merkityksetön yksittäisessä vaihtokaupassa, voi tulla suuri ongelma, kun sadat tai tuhannet koneet käyttävät samaa komponenttia.
BMT ilmoittaa myös räätälöintivaihtoehdot valituille vaatimuksille, mukaan lukien OEM-logomerkinnät, rasvan tekniset tiedot, akselin mitat ja pulttimallikokoonpanot. Räätälöidyt vaatimukset tulee vahvistaa toimittajan kanssa ennen tuotantoa.
Kansainvälisten ostajien kannalta myös valmistuskapasiteetti ja toimituskokemus ovat huomioimisen arvoisia. BMT raportoi yli 20 vuoden kokemuksen laakereiden valmistuksesta, 80 000 m²:n tuotantolaitoksesta, yli 200 CNC-tuotantolinjasta ja viennistä yli 60 maahan.
Usein kysytyt kysymykset
Mihin BAA-0003 Agricultural Hub Unit -yksikköä käytetään?
BAA-0003 Agricultural Hub Unit on suunniteltu maatalouskoneisiin ja niihin liittyviin laitteisiin, jotka vaativat integroidun laakerin ja napakokoonpanon. Mahdollisia käyttökohteita ovat valitut pyörät, levyt ja pyörivät kokoonpanot, joissa määritellyt mitat ja kuormitusominaisuudet ovat sopivia.
Mikä on BAA-0003:n reiän koko?
BAA-0003:n ilmoitettu reiän halkaisija on 30 mm. Ostajien tulee vahvistaa tämä mitta akselia tai keskusasennusliitäntää vasten ennen tilaamista.
Mikä on BAA-0003:n pulttikuvio?
BAA-0003-konfiguraatiossa käytetään nelipisteistä M12 × 1,25 -asennusjärjestelyä, jonka pulttikuvion halkaisija on 98 mm. Konepuolen asennusmitat tulee tarkistaa huolellisesti yhteensopivuus.
Mikä on BAA-0003:n kantavuus?
Listattu dynaaminen peruskuormitus on 44,9 kN ja staattinen peruskuormitus 34 kN. Nämä arvot ovat viitearvoja, eikä niitä pidä käsitellä sovelluskohtaisten teknisten laskelmien korvikkeena.
Voidaanko BAA-0003 räätälöidä maatalouskoneiden valmistajille?
Valitut mukautusvaihtoehdot ovat saatavilla OEM-vaatimuksia varten, mukaan lukien merkinnät, rasvatiedot ja tietyt mitta- tai asennuskokoonpanot. Tarkka räätälöinnin laajuus tulee vahvistaa BMT:llä laitesuunnittelun perusteella.
Mitä tietoja minun tulee antaa, kun pyydän tarjousta?
Ostajat voivat toimittaa tarvittavan määrän, laitetyypin, olemassa olevan napamallin, teknisen piirustuksen, akselin halkaisijan, pulttikuvion, odotetun kuormituksen, käyttönopeuden, työympäristön ja kaikki OEM-merkintä- tai pakkausvaatimukset. Täydellisten tietojen antaminen auttaa toimittajaa arvioimaan yhteensopivuutta tehokkaammin.
Viimeiset huomiot ostajille
Maatalouden napayksikkö tulisi valita osaksi koko konejärjestelmää eikä eristetyksi laakerikomponentiksi. Mallissa BAA-0003 30 mm:n reikä, 117 mm:n ulkohalkaisija, 60 mm:n kokonaiskorkeus, 98 mm:n pulttikuvion halkaisija, neljä M12 × 1,25 -kiinnityspistettä ja luetellut kuormitusluokat tarjoavat selkeän teknisen perustan tuotteen arvioinnille. Yhdistettynä asianmukaisiin tiivistys-, asennus-, tarkastus- ja huoltokäytäntöihin oikein sovitettu napayksikkö voi tukea vakaata toimintaa vaativissa maataloussovelluksissa. OEM-valmistajille, jakelijoille ja maatalouskoneiden varaosien ostajille, jotka etsivät luotettavaa toimitusratkaisua, saat lisätietoja BAA-0003 Agricultural Hub Units -yksiköistä jaota yhteyttä BMT:hentekniseen konsultointiin, OEM-vaatimuksiin, näytearviointiin ja joukkotilaustukeen.
