Kulmakuulalaakerit

Kulmakuulalaakerit on suunniteltu siten, että sisä- ja ulkorenkaissa on pyörät, jotka on siirretty toisiinsa nähden laakerin akselia pitkin. Tämä konfiguraatio mahdollistaa laakerin samanaikaisesti yhdistettyjen radiaali- ja aksiaalikuormien. Eri kosketuskulmia valitsemalla laakeri voidaan optimoida tiettyihin käyttöolosuhteisiin, mikä lisää aksiaalista kuormitusta ja vakaata suorituskykyä suuremmilla pyörimisnopeuksilla.

Näitä laakereita käytetään laajalti autojärjestelmissä, sähkömoottoreissa, pumpuissa, työstökoneissa, maatalouskoneissa ja muissa teollisuuden laitteissa, joissa vaaditaan sekä tarkkuutta että kantokykyä. Sovellusvaatimuksista riippuen kulmakosketuskuulalaakereita voidaan toimittaa yksirivisinä, kaksirivisinä tai sovitettuina laakerikokoonpanoina.

BMT on erikoistunut laakereiden valmistukseen vuodesta 2004 lähtien ja toimittaa laakeriratkaisuja OEM-valmistajille, jakelijoille ja teollisuusasiakkaille maailmanlaajuisesti. Kaikki kulmakosketuskuulalaakerit on valmistettu ISO 9001 ja IATF 16949 sertifioitujen laatujärjestelmien mukaisesti. Tuotantoprosessit sisältävät raaka-aineiden tarkastuksen, mittamittauksen, tärinätestauksen, melutestauksen ja suorituskyvyn tarkastuksen johdonmukaisuuden ja asiakkaan vaatimustenmukaisuuden varmistamiseksi. Tuotantolaitoksemme ovat myös läpäisseet Ford Q1:n ja Boschin toimittajien auditoinnit.

BMT Angular Contact Ball Bearings Production

Angular Contact Ball Bearings Structure and Application

Kulmakosketinkuulalaakerit Video

Seuraava video näyttää BMT-kulmakosketuskuulalaakerien ulkonäön, työstöyksityiskohdat ja valmistuslaadun.

View as

Yksiriviset kulmikkaat kuulalaakerit

Yksiriviset kulmakosketuskuulalaakerit on suunniteltu täyttämään nopeuden, tarkkuuden ja vakauden korkeat vaatimukset todellisissa teollisissa sovelluksissa. Yli 20 vuoden valmistuskokemuksella Ningbossa, Kiinassa, laakerimme auttavat asiakkaita vähentämään seisokkeja, parantamaan koneen tehokkuutta ja pidentämään moottoreiden, pumppujen, autojärjestelmien ja tarkkuuslaitteiden käyttöikää. Tuotantojärjestelmämme on ISO9001- ja IATF16949-sertifioitu, mikä tarjoaa maailmanlaajuisille asiakkaille vakaan ja luotettavan laadun, nopeat toimitukset ja pitkäaikaiset toimituskumppanuudet.

Katso lisää >> Lähetä kysely >>

Nelipistekuulalaakerit

Nelipistekuulalaakerimme täyttävät kaksisuuntaisen aksiaalisen kuormituksen ja vakaan nopean suorituskyvyn vaatimukset. Yli 20 vuoden valmistuskokemuksellamme laakereitamme käytetään laajasti tuulivoimassa, moottoreissa ja automaatiojärjestelmissä. Tuotteillamme on alhainen tärinä, pitkä käyttöikä, ja tarjoamme luotettavaa tehdaspalvelua OEM-asiakkaille maailmanlaajuisesti. Tarjoamme OEM-räätälöinnin, tukkuhinnoittelun ja nopean maailmanlaajuisen toimituksen.

Katso lisää >> Lähetä kysely >>

Kaksiriviset kulmikkaat kuulalaakerit

Kaksiriviset kulmakosketuskuulalaakerit, jotka on suunniteltu yhdistettyihin radiaali- ja aksiaalikuormitusolosuhteisiin molempiin suuntiin. Näitä laakereita käytetään laajalti moottoreissa, pumpuissa, autojärjestelmissä ja teollisuuskoneissa, joissa vaaditaan vakaata pyörimistä, pitkää käyttöikää ja asennustilan tehokkuutta.
Tuemme OEM-tuotantoa, massatoimituksia ja maailmanlaajuista vientiä johdonmukaisilla valmistusstandardeilla ja erän jäljitettävyydellä.

Katso lisää >> Lähetä kysely >>

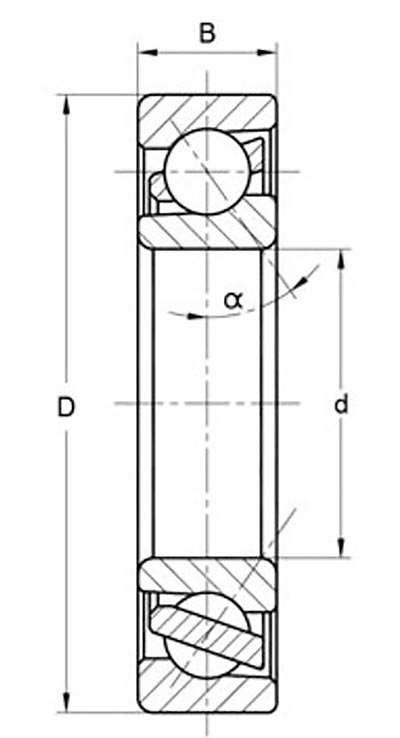

Tuote	Tiivisteen tyyppi	d (mm)	D (mm)	B (mm)	Dynaaminen Cr (N)	Staattinen Cor (N)	Huomautuksia
30/5	- / 2RS / 2Z	5	14	7	1810	950	r = 0,2 mm
30/6	- / 2RS / 2Z	6	17	9	3100	1420	r = 0,3 mm
30/7	- / 2RS / 2Z	7	19	10	3650	1700	r = 0,3 mm
30/8	- / 2RS / 2Z	8	22	11	5200	2650	r = 0,3 mm
3000	- / 2RS / 2Z	10	26	12	5700	3250	r = 0,3 mm
3001	- / 2RS / 2Z	12	28	12	6200	3750	r = 0,3 mm
3002	- / 2RS / 2Z	15	32	13	8600	5400	r = 0,3 mm
3003	- / 2RS / 2Z	17	35	14	9200	6200	r = 0,3 mm
3004	- / 2RS / 2Z	20	42	16	14500	9600	r = 0,6 mm
3005	- / 2RS / 2Z	25	47	16	15500	11100	r = 0,6 mm
3006	- / 2RS / 2Z	30	55	19	20300	15600	r = 1,0 mm
3007	- / 2RS / 2Z	35	62	20	24500	19400	r = 1,0 mm
3008	- / 2RS / 2Z	40	68	21	25500	21700	r = 1,0 mm
3200	- / 2Z	10	30	14	7800	4550	r = 0,6 mm
3201	- / 2Z	12	32	15.9	10600	5850	r = 0,6 mm
3202	- / 2RS / 2Z	15	35	15.9	11800	7100	r = 0,6 mm
3203	- / 2RS / 2Z	17	40	17.5	14600	9000	r = 0,6 mm
3204	- / 2Z	20	47	20.6	19600	12500	r = 1,0 mm
3205	- / 2RS / 2Z	25	52	20.6	21200	14600	r = 1,0 mm
3206	- / 2RS / 2Z	30	62	23.8	30000	21200	r = 1,0 mm
3207	- / 2RS / 2Z	35	72	27	39000	28500	r = 1,1 mm
3208	- / 2RS / 2Z	40	80	30.2	48000	36500	r = 1,1 mm
3209	- / 2RS / 2Z	45	85	30.2	48000	37500	r = 1,1 mm
3210	- / 2RS / 2Z	50	90	30.2	51000	42500	r = 1,1 mm
3211	- / 2RS / 2Z	55	100	33.3	58500	49000	r = 1,5 mm
3212	- / 2RS / 2Z	60	110	36.5	72000	61000	r = 1,5 mm
3213	- / 2RS / 2Z	65	120	38.1	80000	73500	r = 1,5 mm
3214	- / 2RS / 2Z	70	125	39.7	83000	76500	r = 1,5 mm
3215	- / 2RS / 2Z	75	130	41.3	91500	85000	r = 1,5 mm
3216	- / 2RS / 2Z	80	140	44.4	98000	93000	r = 2,0 mm
3217	- / 2RS / 2Z	85	150	49.2	112000	150000	r = 2,0 mm
3218	- / 2RS / 2Z	90	160	52.4	125000	170000	r = 2,0 mm
3219-M	-	95	170	55.6	140000	186000	r = 2,1 mm
3220-M	-	100	180	60.3	144000	201600	r = 2,1 mm
3221-M	-	105	190	65.1	162000	220500	r = 2,1 mm
3222-M	-	110	200	69.8	183600	252000	r = 2,1 mm
3302	-	15	42	19	16300	10000	r = 1,0 mm
3303	-	17	47	22.2	20800	12500	r = 1,0 mm
3304	- / 2RS / 2Z	20	52	22.2	23200	15000	r = 1,1 mm
3305	- / 2RS / 2Z	25	62	25.4	30000	20000	r = 1,1 mm
3306	- / 2RS / 2Z	30	72	30.2	41500	28500	r = 1,1 mm
3307	- / 2RS / 2Z	35	80	34.9	51000	34500	r = 1,5 mm
3308	- / 2RS / 2Z	40	90	36.5	62000	45000	r = 1,5 mm
3309	- / 2RS / 2Z	45	100	39.7	68000	51000	r = 1,5 mm
3310	- / 2RS / 2Z	50	110	44.4	81500	62000	r = 2,0 mm
3311	- / 2RS / 2Z	55	120	49.2	102000	78000	r = 2,0 mm
3312	- / 2RS / 2Z	60	130	54	125000	98000	r = 2,1 mm
3313	- / 2RS / 2Z	65	140	58.7	143000	112000	r = 2,1 mm
3314	- / 2RS / 2Z	70	150	63.5	143000	166000	r = 2,1 mm
3315	- / 2RS / 2Z	75	160	68.3	146700	173700	r = 2,1 mm
3316-M	-	80	170	68.3	158400	190800	r = 2,1 mm
3317-M	-	85	180	73	171000	205200	r = 3,0 mm
3318-M	-	90	190	73	194400	247500	r = 3,0 mm
3319-M	-	95	200	77.8	198000	256500	r = 3,0 mm
3320-M	-	100	215	82.6	212400	288000	r = 3,0 mm
3322-M	-	110	240	92.1	243000	351000	r = 3,0 mm
3800	- / 2RS / 2Z	10	19	7	2120	1400	r = 0,3 mm
3801	- / 2RS / 2Z	12	21	7	2190	1550	r = 0,3 mm
3802	- / 2RS / 2Z	15	24	7	2430	1960	r = 0,3 mm
3803	- / 2RS / 2Z	17	26	7	2480	2080	r = 0,3 mm
3804	- / 2RS / 2Z	20	32	10	5800	4850	r = 0,3 mm
3805	- / 2RS / 2Z	25	37	10	6000	5600	r = 0,3 mm
3806	- / 2RS / 2Z	30	42	10	6300	6100	r = 0,3 mm
3807	- / 2RS / 2Z	35	47	10	6700	7000	r = 0,3 mm
3808	- / 2RS / 2Z	40	52	10	7000	7800	r = 0,3 mm
3809	- / 2RS / 2Z	45	58	10	7200	8300	r = 0,3 mm
3810	- / 2RS / 2Z	50	65	12	8700	10400	r = 0,3 mm
3811	- / 2RS / 2Z	55	72	13	12100	15700	r = 0,3 mm
3812	- / 2RS / 2Z	60	78	14	14500	17500	r = 0,3 mm
3813	- / 2RS / 2Z	65	85	15	17700	21400	r = 0,6 mm
3814	- / 2RS / 2Z	70	90	15	19200	23800	r = 0,6 mm
3815	- / 2RS / 2Z	75	95	15	19400	24400	r = 0,6 mm
3816	- / 2RS / 2Z	80	100	15	19600	25500	r = 0,6 mm
7200B	- / 2RS	10	30	9	5040	2470	r = 0,6 mm, r1 = 0,3 mm, a = 13°
7201B	- / 2RS	12	32	10	7030	3370	r = 0,6 mm, r1 = 0,3 mm, a = 14°
7202B	- / 2RS	15	35	11	7980	4230	r = 0,6 mm, r1 = 0,3 mm, a = 16°
7203B	- / 2RS	17	40	12	9980	5420	r = 0,6 mm, r1 = 0,3 mm, a = 18°
7204B	- / 2RS	20	47	14	13300	7410	r = 1,0 mm, r1 = 0,6 mm, a = 21°
7205B	- / 2RS	25	52	15	14540	8550	r = 1,0 mm, r1 = 0,6 mm, a = 24°
7206B	- / 2RS	30	62	16	20620	13400	r = 1,0 mm, r1 = 0,6 mm, a = 27°
7207B	- / 2RS	35	72	17	26600	18050	r = 1,1 mm, r1 = 0,6 mm, a = 31°
7208B	- / 2RS	40	80	18	32300	22330	r = 1,1 mm, r1 = 0,6 mm, a = 34°
7209B	- / 2RS	45	85	19	35630	25650	r = 1,1 mm, r1 = 0,6 mm, a = 37°
7210B	- / 2RS	50	90	20	37050	27080	r = 1,1 mm, r1 = 0,6 mm, a = 39°
7211B	- / 2RS	55	100	21	46550	36580	r = 1,5 mm, r1 = 1,0 mm, a = 43°
7212B	- / 2RS	60	110	22	56050	42750	r = 1,5 mm, r1 = 1,0 mm, a = 47°
7213B	-	65	120	23	60300	49500	r = 1,5 mm, r1 = 1,0 mm, a = 51°
7214B	-	70	125	24	66600	55800	r = 1,5 mm, r1 = 1,0 mm, a = 53°
7215B	-	75	130	25	65700	55800	r = 1,5 mm, r1 = 1,0 mm, a = 56°
7216B	-	80	140	26	76500	64800	r = 2,0 mm, r1 = 1,0 mm, a = 59°
7217B	-	85	150	28	87300	77400	r = 2,0 mm, r1 = 1,0 mm, a = 63°
7218B	-	90	160	30	102600	88200	r = 2,0 mm, r1 = 1,0 mm, a = 67°
7219B	-	95	170	32	110700	95400	r = 2,1 mm, r1 = 1,1 mm, a = 72°
7220B M	-	100	180	34	127800	111600	r = 2,1 mm, r1 = 1,1 mm, a = 76°
7221B M	-	105	190	36	139500	127800	r = 2,1 mm, r1 = 1,1 mm, a = 80°
7222B M	-	110	200	38	150300	138600	r = 2,1 mm, r1 = 1,1 mm, a = 84°
7224B M	-	120	215	40	163800	160200	r = 2,1 mm, r1 = 1,1 mm, a = 90°
7226B M	-	130	230	40	180000	183600	r = 3,0 mm, r1 = 1,1 mm, a = 96°
7228B M	-	140	250	42	192600	207900	r = 3,0 mm, r1 = 1,1 mm, a = 103°
7230B M	-	150	270	45	220500	247500	r = 3,0 mm, r1 = 1,1 mm, a = 111°
7232B M	-	160	290	48	212400	252000	r = 3,0 mm, r1 = 1,1 mm, a = 118°
7234B M	-	170	310	52	238500	292500	r = 4,0 mm, r1 = 1,5 mm, a = 127°
7301B	-	12	37	12	10830	5040	r = 1,0 mm, r1 = 0,6 mm, a = 16°
7302B	- / 2RS	15	42	13	13490	6840	r = 1,0 mm, r1 = 0,6 mm, a = 18°
7303B	- / 2RS	17	47	14	16720	8550	r = 1,0 mm, r1 = 0,6 mm, a = 20°
7304B	- / 2RS	20	52	15	19380	10550	r = 1,1 mm, r1 = 0,6 mm, a = 23°
7305B	- / 2RS	25	62	17	26600	15010	r = 1,1 mm, r1 = 0,6 mm, a = 27°
7306B	- / 2RS	30	72	19	33730	21000	r = 1,1 mm, r1 = 0,6 mm, a = 31°
7307B	- / 2RS	35	80	21	40850	26130	r = 1,5 mm, r1 = 1,0 mm, a = 35°
7308B	- / 2RS	40	90	23	50350	32780	r = 1,5 mm, r1 = 1,0 mm, a = 39°
7309B	- / 2RS	45	100	25	61750	40850	r = 1,5 mm, r1 = 1,0 mm, a = 43°
7310B	- / 2RS	50	110	27	71250	47500	r = 2,0 mm, r1 = 1,0 mm, a = 47°
7311B	- / 2RS	55	120	29	81700	57950	r = 2,0 mm, r1 = 1,0 mm, a = 51°
7312B	- / 2RS	60	130	31	91200	65550	r = 2,1 mm, r1 = 1,1 mm, a = 55°
7313B	-	65	140	33	99000	73800	r = 2,1 mm, r1 = 1,1 mm, a = 60°
7314B	-	70	150	35	113400	83700	r = 2,1 mm, r1 = 1,1 mm, a = 64°
7315B	-	75	160	37	126000	96300	r = 2,1 mm, r1 = 1,1 mm, a = 68°
7316B	-	80	170	39	139500	111600	r = 2,1 mm, r1 = 1,1 mm, a = 72°
7317B	-	85	180	41	150300	124200	r = 3,0 mm, r1 = 1,1 mm, a = 76°
7318B	-	90	190	43	162000	139500	r = 3,0 mm, r1 = 1,1 mm, a = 80°
7319B	-	95	200	45	170100	150300	r = 3,0 mm, r1 = 1,1 mm, a = 84°
7320B M	-	100	215	47	192600	177300	r = 3,0 mm, r1 = 1,1 mm, a = 90°
7321B M	-	105	225	49	202500	192600	r = 3,0 mm, r1 = 1,1 mm, a = 94°
7322B M	-	110	240	50	225000	220500	r = 3,0 mm, r1 = 1,1 mm, a = 98°
7324B M	-	120	260	55	247500	256500	r = 3,0 mm, r1 = 1,1 mm, a = 107°
7326B M	-	130	280	58	274500	292500	r = 4,0 mm, r1 = 1,5 mm, a = 115°
7328B M	-	140	300	62	270000	310500	r = 4,0 mm, r1 = 1,5 mm, a = 123°
7330B M	-	150	320	65	292500	351000	r = 4,0 mm, r1 = 1,5 mm, a = 131°
7332B M	-	160	340	68	324000	405000	r = 4,0 mm, r1 = 1,5 mm, a = 139°
7334B M	-	170	360	72	364500	477000	r = 4,0 mm, r1 = 1,5 mm, a = 147°
7406 ACM	-	30	90	23	55600	37700	kulma = 25°
7406 BM	-	30	90	23	47500	29000	kulma = 40°
7407 ACM	-	35	100	25	66400	41900	kulma = 25°
7407 BM	-	35	100	25	60500	38000	kulma = 40°
7408 ACM	-	40	110	27	73700	42100	kulma = 25°
7408 BM	-	40	110	27	70200	45000	kulma = 40°
7409 ACM	-	45	120	29	84500	55100	kulma = 25°
7409 BM	-	45	120	29	80700	44100	kulma = 40°
7410 ACM	-	50	130	31	115800	78300	kulma = 25°
7410 BM	-	50	130	31	95600	64000	kulma = 40°
7411 ACM	-	55	140	33	121400	84500	kulma = 25°
7411 BM	-	55	140	33	111000	76500	kulma = 40°
7412 ACM	-	60	150	35	131800	95300	kulma = 25°
7412 BM	-	60	150	35	119000	86500	kulma = 40°
QJ208	-	40	80	18	52700	45000	r = 1,1 mm, Cu = 3050N, rasva: 6900 rpm
QJ209	-	45	85	19	58500	51000	r = 1,1 mm, Cu = 3500N, rasva: 6200 rpm
QJ210	-	50	90	20	61800	56000	r = 1,1 mm, Cu = 3800N, rasva: 5600 rpm
QJ211	-	55	100	21	79300	76500	r = 1,5 mm, Cu = 4800N, rasva: 5100 rpm
QJ212	-	60	110	22	92300	86500	r = 1,5 mm, Cu = 5900N, rasva: 4700 rpm
QJ213	-	65	120	23	104000	110000	r = 1,5 mm, Cu = 6550N, rasva: 4400 rpm
QJ214	-	70	125	24	114000	120000	r = 1,5 mm, Cu = 7150N, rasva: 4000 rpm
QJ215	-	75	130	25	117000	122000	r = 1,5 mm, Cu = 7550N, rasva: 3800 rpm
QJ216	-	80	140	26	138000	146000	r = 2,0 mm, Cu = 8650N, rasva: 3500 rpm
QJ217	-	85	150	28	148000	160000	r = 2,0 mm, Cu = 9650N, rasva: 3300 rpm
QJ218	-	90	160	30	174000	186000	r = 2,0 mm, Cu = 11100N, rasva: 3100 rpm
QJ219	-	95	170	32	199000	210000	r = 2,1 mm, Cu = 12400N, rasva: 3000 rpm
QJ220	-	100	180	34	225000	240000	r = 2,1 mm, Cu = 12900N, rasva: 2800 rpm
QJ222	-	110	200	38	265000	305000	r = 2,1 mm, Cu = 15500N, rasva: 2500 rpm
QJ224	-	120	215	40	286000	340000	r = 2,1 mm, Cu = 17700N, rasva: 2300 rpm
QJ306	-	30	72	19	44000	57500	r = 1,1 mm, Cu = 2460N, rasva: 8000 rpm
QJ307	-	30	80	21	55000	73000	r = 1,5 mm, Cu = 3150N, rasva: 7000 rpm
QJ308	-	40	90	23	67000	91500	r = 1,5 mm, Cu = 3950N, rasva: 6200 rpm
QJ309	-	45	100	25	87000	121000	r = 1,5 mm, Cu = 5200N, rasva: 5500 rpm
QJ310	-	50	110	27	102000	145000	r = 2,0 mm, Cu = 6200N, rasva: 5000 rpm
QJ311	-	55	120	29	118000	170000	r = 2,0 mm, Cu = 7300N, rasva: 4600 rpm
QJ312	-	60	130	31	135000	198000	r = 2,1 mm, Cu = 8500N, rasva: 4200 rpm
QJ313	-	65	140	33	153000	228000	r = 2,1 mm, Cu = 9700N, rasva: 3900 rpm
QJ314	-	70	150	35	172000	260000	r = 2,1 mm, Cu = 10700N, rasva: 3600 rpm
QJ315	-	75	160	37	187000	294000	r = 2,1 mm, Cu = 11700N, rasva: 3400 rpm
QJ316	-	80	170	39	202000	330000	r = 2,1 mm, Cu = 12700N, rasva: 3200 rpm
QJ317	-	85	180	41	218000	370000	r = 3,0 mm, Cu = 13800N, rasva: 3000 rpm
QJ318	-	90	190	43	235000	410000	r = 3,0 mm, Cu = 14800N, rasva: 2800 rpm
QJ319	-	95	200	45	251000	450000	r = 3,0 mm, Cu = 16000N, rasva: 2700 rpm
QJ320	-	100	215	47	302000	585000	r = 3,0 mm, Cu = 20000N, rasva: 2500 rpm
QJ322	-	110	240	50	338000	680000	r = 3,0 mm, Cu = 22100N, rasva: 2300 rpm
QJ324	-	120	260	55	359000	765000	r = 3,0 mm, Cu = 23800N, rasva: 2100 rpm
VLU 200414	-	304	518	111	111000	110000	Aksiaalinen: Ca=169kN/Coa=295kN
VLU 200544	-	434	648	123	123000	145000	Aksiaalinen: Ca=188kN/Coa=385kN
VLU 200644	-	534	748	131	131000	171000	Aksiaalinen: Ca=200kN/Coa=455kN
VLU 200744	-	634	848	138	138000	198000	Aksiaalinen: Ca=211kN/Coa=530kN
VLU 200844	-	734	948	145	145000	224000	Aksiaalinen: Ca=222kN/Coa=600kN
VLU 200944	-	834	1048	151	151000	250000	Aksiaalinen: Ca=231kN/Coa=670kN
VLU 201094	-	984	1198	160	160000	290000	Aksiaalinen: Ca=244kN/Coa=770kN
VSU 200414	-	342	486	111	111000	248000	Aksiaalinen: Ca=169kN/Coa=560kN
VSU 200544	-	472	616	123	123000	325000	Aksiaalinen: Ca=188kN/Coa=740kN
VSU 200644	-	572	716	131	131000	385000	Aksiaalinen: Ca=200kN/Coa=880kN
VSU 200744	-	672	816	138	138000	445000	Aksiaalinen: Ca=211kN/Coa=1010kN
VSU 200844	-	772	916	145	145000	510000	Aksiaalinen: Ca=222kN/Coa=1150kN
VSU 200944	-	872	1016	151	151000	570000	Aksiaalinen: Ca=231kN/Coa=1280kN
VSU 201094	-	1022	1166	160	160000	660000	Aksiaalinen: Ca=244kN/Coa=1490kN
