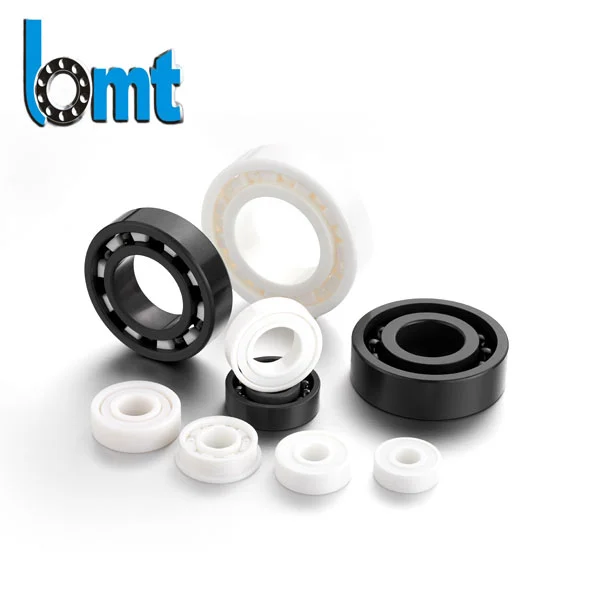

Keraamiset syväurakuulalaakerit

BMT Bearings toimittaa erittäin tarkkoja keraamisia syväurakuulalaakereita sähkömoottoreihin, pumppuihin, lääketieteellisiin laitteisiin, tekstiilikoneisiin ja nopeisiin teollisuusjärjestelmiin. Käyttämällä piinitridikeraamisia palloja, hiljaista kiertoradan hiontaa ja tiukkaa mittatarkastusta autamme maailmanlaajuisia ostajia vähentämään lämmöntuotantoa, parantamaan korroosionkestävyyttä ja pidentämään laakerien käyttöikää vaativissa käyttöympäristöissä.

Lähetä kysely

Tuotteen Kuvaus

BMT Bearings valmistaa keraamisia syväurakuulalaakereita sovelluksiin, joissa perinteiset teräslaakerit kamppailevat liiallisen lämmön, sähköeroosion, korroosion tai korkeiden pyörimisnopeuksien kanssa.

Tarkkuushiotut piinitridi (Si3N4) keraamiset pallot ja huolellisesti hallittu ratageometria käyttävät keraamiset laakerimme auttavat teollisuuslaitteita toimimaan tasaisemmin, synnyttävät vähemmän kitkaa ja säilyttävät vakaan suorituskyvyn pitkien käyttöjaksojen aikana.

Näitä laakereita käytetään laajalti sähkömoottoreissa, pumpuissa, tekstiilikoneissa, CNC-laitteissa, lääketieteellisissä laitteissa, laboratorioinstrumenteissa ja muissa järjestelmissä, jotka vaativat suurta pyörimistarkkuutta ja pidennettyä käyttöikää.

Yleisiä ongelmia tavallisten teräslaakereiden kanssa

Monissa teollisuusympäristöissä tavanomaiset teräslaakerit kohtaavat haasteita, jotka voivat lyhentää käyttöikää ja lisätä ylläpitokustannuksia.

Tyypillisiä epäonnistumisen syitä ovat:

Liiallinen lämmöntuotanto suurella nopeudella

Sähköiset pisteet invertterikäyttöisissä moottoreissa

Kosteuden tai kondensaation aiheuttama korroosio

Voiteluaineen hajoaminen jatkuvassa käytössä

Lisääntynyt tärinä ja ajomelu

Näissä olosuhteissa toimiville laitteille keraaminen pallotekniikka voi tarjota merkittäviä suorituskykyetuja.

Kuinka keraamiset syväurakuulalaakerit parantavat suorituskykyä

Pienempi kitka suurella nopeudella

Keraamiset piinitridipallot ovat noin 60 % kevyempiä kuin teräspallot.

Pienempi massa vähentää keskipakovoimia nopean pyörimisen aikana, mikä mahdollistaa tasaisemman liikkeen ja pienemmän vierintävastuksen.

Edut sisältävät:

Alennettu käyttölämpötila

Pienempi energiankulutus

Parempi pyörimisvakaus

Pidempi rasvan käyttöikä

Nopeissa moottoreissa alhaisemmat laakerien lämpötilat pidentävät usein laitteiden kokonaiskäyttöikää.

Parannettu sähköeristys

Sähköpurkausvauriot ovat yksi yleisimmistä syistä ennenaikaisiin laakerivaurioihin nykyaikaisissa taajuusmuuttajamoottoreissa (VFD).

Kun sähkövirta kulkee teräksisten vierintäelementtien läpi, mikroskooppinen kipinöinti voi vaurioittaa kulkureittejä ja luoda aallotuskuvioita.

Hybridikeraamiset laakerit käyttävät sähköä johtamattomia keraamisia palloja katkaisemaan virran ja auttavat suojaamaan laakeripintoja sähköeroosiolta.

Tyypillisiä sovelluksia ovat:

Servo moottorit

Taajuusmuuttajamoottorit

Teollisuuden automaatiojärjestelmät

Tehokas sähkökäyttö

Parempi korroosionkestävyys

Toisin kuin teräksiset valssauselementit, piinitridikeraamiset pallot eivät ruostu joutuessaan alttiiksi kosteille käyttöympäristöille.

Tämä tekee keraamisista laakereista sopivia:

Vesipumppujärjestelmät

Elintarvikkeiden jalostuslaitteet

Tekstiilityöpajat

Kemian tuotantolaitokset

Ulkokäyttöön tarkoitettuja teollisuuslaitteita

Kunnollista tiivistystä ja voiteluaineen valintaa suositellaan edelleen aggressiiviseen kemikaalialtistukseen.

Vähentynyt tärinä ja melu

Keraamiset kuulat tarjoavat korkeamman kovuuden ja paremman mittasuhteen kuin perinteiset teräspallot.

Yhdessä tarkan ajoradan viimeistelyn kanssa tämä auttaa vähentämään tärinää ja parantamaan juoksun tasaisuutta.

Vähämeluiset keraamiset laakerit valitaan yleensä seuraaviin tarkoituksiin:

Tarkkuustuulettimet

Lääketieteelliset laitteet

Hammaslääketieteen instrumentit

Laboratoriosentrifugit

Mittausjärjestelmät

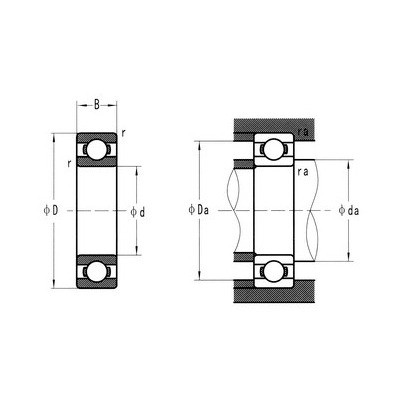

Ceramic Deep Groove Ball Bearings

Tekniset parametrit

Keraamiset syväurakuulalaakerit
Nimitys	Kokonaismitta			Asennusmitta (mm)
	(mm)			r	da	da	Da	ra
	d	D	B	min	min	max	max	max
684 CE	4	9	2.5	0.1	4.8	/	8.2	0.1
694 CE	4	11	4	0.15	5.2	/	9.8	0.15
604CE	4	12	4	0.2	5.6	/	10.4	0.2
624CE	4	13	5	0.2	5.6	/	11.4	0.2
634 CE	4	16	5	0.3	6	/	14	0.3
685 CE	5	11	3	0.15	6.2	/	9.8	0.15
695 CE	5	13	4	0.2	6.6	/	11.4	0.2
605 CE	5	14	5	0.2	6.6	/	12.4	0.2
625CE	5	16	5	0.3	7	/	14	0.3
635 CE	5	19	6	0.3	7	/	17	0.3
686CE	6	13	3.5	0.15	7.2	/	11.8	0.15
696 CE	6	15	5	0.2	7.6	/	13.4	0.2
606CE	6	17	6	0.3	8	/	15	0.3
626CE	6	19	6	0.3	8	/	17	0.3
636CE	6	22	7	0.3	8	/	20	0.3
687 jKr	7	14	3.5	0.15	8.2	/	12.8	0.15
697 jKr	7	17	5	0.3	9	/	15	0.3
607CE	7	19	6	0.3	9	/	17	0.3
627CE	7	22	7	0.3	9	/	20	0.3
637CE	7	26	9	0.3	9	/	24	0.3
688CE	8	16	4	0.2	9.6	/	14.4	0.2
698 jKr	8	19	6	0.3	10	/	17	0.3
608CE	8	22	7	0.3	10	/	20	0.3
628CE	8	24	8	0.3	10	/	22	0.3
638CE	8	28	9	0.3	10	/	26	0.3
689 jKr	9	17	4	0.2	10.6	/	15.4	0.2
699 CE	9	20	6	0.3	11	/	18	0.3
609 CE	9	24	7	0.3	11	/	22	0.3
629 CE	9	26	8	0.3	11	/	24	0.3
639 CE	9	30	10	0.6	13	/	26	0.6
6800 CE	10	19	5	0.3	12	12	17	0.3
6900 CE	10	22	6	0.3	12	12.5	20	0.3
6000 CE	10	26	8	0.3	12	13	24	0.3
6200 CE	10	30	9	0.6	14	16	26	0.6
6300 CE	10	35	11	0.6	14	16.5	31	0.6
6801CE	12	21	5	0.3	14	14	19	0.3
6901CE	12	24	6	0.3	14	14.5	22	0.3
16001CE	12	28	7	0.3	14	/	26	0.3
6001CE	12	28	8	0.3	14	15.5	26	0.3
6201CE	12	32	10	0.6	16	17	28	0.6
6301CE	12	37	12	1	17	18	32	1
6802CE	15	24	5	0.3	17	17	22	0.3
6902CE	15	28	7	0.3	17	17	26	0.3
16002CE	15	32	8	0.3	17	/	30	0.3
6002CE	15	32	9	0.3	17	19	30	0.3
6202CE	15	35	11	0.6	19	20.5	31	0.3
6302CE	15	42	13	1	20	22.5	37	1
6803CE	17	26	5	0.3	19	19	24	0.3
6903CE	17	30	7	0.3	19	19.5	28	0.3
16003CE	17	35	8	0.3	19	/	33	0.3
6003CE	17	35	10	0.3	19	21.5	33	0.3
6203CE	17	40	12	0.6	21	23.5	36	0.6
6303CE	17	47	14	1	22	25.5	42	1
6403CE	17	62	17	1.1	23.5	/	55.5	1
6804CE	20	32	7	0.3	22	22.5	30	0.3
6904CE	20	37	9	0.3	22	24	35	0.3
16004CE	20	42	8	0.3	22	/	40	0.3
6004CE	20	42	12	0.6	24	25.5	38	0.6
6204CE	20	47	14	1	25	26.5	42	1
6304CE	20	52	15	1.1	26.5	28	45.5	1
6404CE	20	72	19	1.1	26.5	/	65.5	1
6805CE	25	37	7	0.3	27	27	35	0.3
6905CE	25	42	9	0.3	27	28.5	40	0.3
16005 CE	25	47	8	0.3	27	/	45	0.3
6005CE	25	47	12	0.6	29	30	43	0.6
6205CE	25	52	15	1	30	32	47	1
6305CE	25	62	17	1.1	31.5	36	55.5	1
6405CE	25	80	21	1.5	33	/	72	1.5
6806CE	30	42	7	0.3	32	32	50	1
6906CE	30	47	9	0.3	32	34	57	1
16006CE	30	55	9	0.3	32	42.5	65.5	1
6006CE	30	55	13	1	35	36.5	53	1
6206CE	30	62	16	1	35	38.5	60	1
6306CE	30	72	19	1.1	36.5	42.5	68.5	1
6406CE	30	90	23	1.5	54	/	82	2
6807CE	35	47	7	0.3	37	37	45	0.3
6907CE	35	55	10	0.6	39	39	51	0.6
16007CE	35	62	9	0.3	37	/	60	0.3
6007CE	35	62	14	1	40	41.5	57	1
6207CE	35	72	17	1.1	41.5	44.5	65.5	1
6307CE	35	80	21	1.5	43	47	72	1.5
6407CE	35	100	25	1.5	43	/	92	1.5
6808CE	40	52	7	0.3	42	42	50	0.3
6908CE	40	62	12	0.6	44	46	58	0.6
16008CE	40	68	9	0.3	42	/	66	0.3
6008CE	40	68	15	1	45	47.5	63	1
6208CE	40	80	18	1.1	46.5	50.5	73.5	1
6308CE	40	90	23	1.5	48	53	80	1.5
6408CE	40	110	27	2	49	/	101	2
6809CE	45	58	7	0.3	47	47.5	56	0.3
6909CE	45	68	12	0.6	49	50	64	0.6
16009CE	45	75	10	0.6	49	/	71	0.6
6009CE	45	75	16	1	50	53.5	70	1
6209CE	45	85	19	1.1	51.5	55.5	78.5	1
6309CE	45	100	25	1.5	53	61.5	92	1.5
6409CE	45	120	29	2	54	/	111	2
6810CE	50	65	7	0.3	52	52.5	63	0.3
6910CE	50	72	12	0.6	54	55	68	0.6
16010 CE	50	80	10	0.6	54	/	76	0.6
6010 CE	50	80	16	1	55	58.5	75	1
6210CE	50	90	20	1.1	56.5	60	83.2	1
6310CE	50	110	27	2	59	68	101	2
6410CE	50	130	31	2.1	61	/	119	2
6811CE	55	72	9	0.3	57	59	70	0.3
6911CE	55	80	13	1	60	61.5	75	1
16011CE	55	90	11	0.6	59	/	86	0.6
6011CE	55	90	18	1.1	61.5	64	83.5	1
6211CE	55	100	21	1.5	63	66.5	92	1.5
6311CE	55	120	29	2	64	72.5	111	2
6411CE	55	140	33	2.1	66	/	129	2
6812CE	60	78	10	0.3	62	64	76	0.3
6912CE	60	85	13	1	65	66	80	1
16012CE	60	95	11	0.6	64	/	91	0.6
6012CE	60	95	18	1.1	66.5	69	88.5	1
6212CE	60	110	22	1.5	68	74.5	102	1.5
6312CE	60	130	31	2.1	71	79	119	2
6412CE	60	150	35	2.1	71		139	2
6813CE	65	85	10	0.6	69	69	81	0.6
6913CE	65	90	13	1	70	71.5	85	1
16013CE	65	100	11	0.6	69	/	96	0.6
6013CE	65	100	18	1.1	71.5	73	93.5	1
6213CE	65	120	23	1.5	73	80	112	1.5
6313CE	65	140	33	2.1	76	85.5	129	2
6814CE	70	90	10	0.6	74	74.5	86	0.6
6914CE	70	100	16	1	75	77.5	95	1
16014CE	70	110	13	0.6	74	/	106	0.6
6014CE	70	110	20	1.1	76.5	80.5	103.5	1
6214CE	70	125	24	1.5	78	84	117	1.5
6314CE	70	150	35	2.1	81	92	139	2
6815CE	75	95	10	0.6	79	79.5	91	0.6
6915CE	75	105	16	1	80	82	100	1
16015CE	75	115	13	0.6	79	/	111	0.6
6015CE	75	115	20	1.1	81.5	85.5	108.5	1
6215CE	75	130	25	1.5	83	90	122	1.5
6816CE	80	100	10	0.6	84	84.5	96	0.6
6916CE	80	110	16	1	85	87.5	105	1
16016CE	80	125	14	0.6	84	/	121	0.6
6016CE	80	125	22	1.1	86.5	91	118.5	1
6216CE	80	140	26	2	89	95.5	131	2
6817CE	85	110	13	1	90	90.5	105	1
6917CE	85	120	18	1.1	91.5	94.5	113.5	1
16017CE	85	130	14	0.6	89	/	126	0.6
6017CE	85	130	22	1.1	91.5	96	123.5	1
6217CE	85	150	28	2	94	102	141	2
6818CE	90	115	13	1	95	95.5	110	1
6918CE	90	125	18	1.1	96.5	98.5	118.5	1
16018CE	90	140	16	1	95	/	135	1
6018CE	90	140	24	1.5	98	103	132	1.5
6819 CE	95	120	13	1	100	102	115	1
6919 CE	95	130	18	1.1	101.5	104	123.5	1
16019CE	95	145	16	1	100	/	140	1
6019 CE	95	145	24	1.5	103	109	137	1.5
6820 CE	100	125	13	1	105	106	120	1
6920 CE	100	140	20	1.1	106.5	111	133.5	1
16020 CE	100	150	16	1	105	/	145	1
6020 CE	100	150	24	1.5	108	113	142	1.5
6821CE	105	130	13	1	110	111	125	1
6921CE	105	145	20	1.1	111.5	116	138.5	1
6822CE	110	140	16	1	115	117	135	1
6922CE	110	150	20	1.1	116.5	121	143.5	1
6824CE	120	150	16	1	125	127	145	1

Tekninen parametri

10 suosituinta BMT Companyn tarjoamaa keraamista syväurakuulalaakeria on esitetty alla:

Tuote nro	Laakeri nro	Sisähalkaisija (mm)	Ulkohalkaisija (mm)	Leveys (mm)	Dynaaminen kuormitus (kN)	Staattinen kuorma (kN)
1	BMT-C6000	10	26	8	3.5	1.5
2	BMT-C6001	12	28	8	3.9	1.7
3	BMT-C6002	15	32	9	4.8	2.3
4	BMT-C6003	17	35	10	5.2	2.6
5	BMT-C6004	20	42	12	7.8	3.8
6	BMT-C6005	25	47	12	8.9	4.2
7	BMT-C6006	30	55	13	10.1	5.3
8	BMT-C6007	35	62	14	11.3	6.1
9	BMT-C6008	40	68	15	12.7	7.4
10	BMT-C6009	45	75	16	14.6	8.9

Valmistus ja laadunvalvonta

BMT Bearings on erikoistunut laakereiden valmistukseen vuodesta 2004.

Jokainen keraaminen syväurakuulalaakeri käy läpi useita tarkastusmenettelyjä ennen lähettämistä, mukaan lukien:

Kilparadan pyöreyden mittaus

Pinnan karheuden tarkastus

Säteittäisen välyksen tarkistus

Tärinä- ja melutestaus

Nopeiden pyörimisnopeuksien testaus

Materiaalin kovuuden tarkastus

Mittojen toleranssitarkastus

Tuotantoa ohjataan ISO 9001- ja IATF 16949 -laatujärjestelmien mukaisesti, jotta varmistetaan erien välinen johdonmukaisuus.

Tyypilliset sovellukset

Sähkömoottorit

Keraamisia laakereita käytetään laajalti:

Servo moottorit

VFD moottorit

Teollisuuden käyttömoottorit

Tehokkaat moottorit

joissa lämmöntuoton vähentäminen ja sähkösuojaus ovat tärkeitä.

Tekstiilikoneet

Nopeat kehruu- ja kelauslaitteet vaativat vakaata toimintaa pitkien tuotantovuorojen aikana.

Keraamiset laakerit auttavat vähentämään tärinää säilyttäen samalla pyörimistarkkuuden.

Pumput ja nesteiden käsittelylaitteet

Kosteissa ympäristöissä toimivien pumppujen keraamiset vierintäelementit auttavat vähentämään korroosiosta johtuvia vikoja ja parantamaan luotettavuutta.

Lääketieteelliset ja tarkkuuslaitteet

Matala tärinä ja tasainen pyöriminen tekevät keraamisista laakereista sopivia:

Hammaskäsikappaleet

Laboratoriosentrifugit

Tarkkuusmittalaitteet

Lääketieteelliset diagnostiset laitteet

OEM- ja mukautetun valmistuksen tuki

BMT Bearings tukee mukautettuja keraamisia laakeriratkaisuja, mukaan lukien:

Erikoismitat

Räätälöity radiaalinen välys

Lasermerkintä

OEM pakkaus

Rasvan valinta

Vähämeluinen luokittelu

Nopea häkin optimointi

Suunnittelutiimimme voi suositella sopivia laakerikokoonpanoja käyttönopeuden, kuormituksen, lämpötilan ja ympäristöolosuhteiden perusteella.

Miksi teollisuusostajat valitsevat BMT-laakerit

Yli 20 vuoden kokemuksella laakereiden valmistuksesta BMT Bearings ohjaa koko tuotantoprosessia hionnasta ja kokoonpanosta lopputarkastukseen.

Asiakkaat valitsevat meidät, koska tarjoamme:

Tasainen laakerin laatu tuotantoerien välillä

Vakaa syöttökapasiteetti

Tekninen tuki laakerin valinnan aikana

OEM-räätälöintipalvelut

Tiukka laadun jäljitettävyys

Nopea vastaus teollisuusprojekteihin

Yhdistämällä tarkkuusvalmistuksen käytännön sovellusosaamiseen autamme asiakkaita parantamaan laitteiden luotettavuutta ja vähentämään odottamattomia seisokkeja.
