Kuinka oikea tyynylohko voi parantaa laakerin suorituskykyä ja laitteiden luotettavuutta

Artikkelin tiivistelmä: A pilleriow lohkokoteloon kriittinen mekaaninen komponentti, joka tukee pyöriviä akseleita, kiinnittää laakereita ja auttaa säilyttämään suuntauksen teollisuuslaitteissa. Oikean kotelon valintaan kuuluu materiaalin, akselin halkaisijan, laakereiden yhteensopivuuden, asennusmittojen, käyttöolosuhteiden ja huoltovaatimusten arviointi.BMTtarjoaa tyynylohkoratkaisuja teollisiin voimansiirtojärjestelmiin, maatalouskoneisiin, pumppuihin, kuljettimiin ja sähkömoottoreihin, mikä auttaa ostajia löytämään sopivat komponentit laitteisiinsa ja käyttötarpeisiinsa.

Sisällysluettelo

1. Mikä on tyynylohkokotelo?
2. Kuinka tyynylohkokotelo toimii?
3. Mitä materiaaleja ja malleja on saatavilla?
4. Missä tyynylohkokoteloita käytetään?
5. Kuinka valitset oikean tyynylohkokotelon?
6. Tyynylohkokotelon valinnan vertailu
7. Parhaat asennuksen ja ylläpidon käytännöt
8. Yleisiä ongelmia ja käytännön ratkaisuja
9. Usein kysytyt kysymykset
10. Johtopäätös: Etsi sopiva tyynylohkokotelo

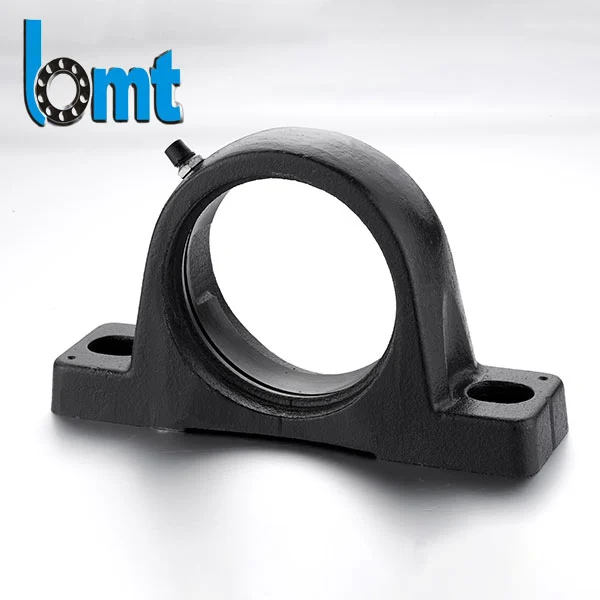

Mikä on tyynylohkokotelo?

Tyynypalkin kotelo on mekaaninen tukikomponentti, joka on suunniteltu pitämään laakerista ja kiinnittämään pyörivä akseli koneen runkoon tai asennuspintaan. Se tarjoaa vakaan asennuspisteen ja auttaa laakeria säilyttämään aiotun asennon käytön aikana. Rakenteesta riippuen kokoonpano voi sisältää myös tiivisteitä, kansia, voiteluvarusteita ja asennustarvikkeita.

Teollisissa sovelluksissa termittyynylohkon kotelojatyynylohkon laakeriyksikkökäytetään joskus vaihtokelpoisina. Ne eivät kuitenkaan aina kuvaa täsmälleen samaa tuotetta. Kotelo on rakennerunko, kun taas täydellinen laakeriyksikkö sisältää normaalisti kotelon ja yhteensopivan laakeripesän.

Erotuksella on merkitystä ostettaessa varaosia. Vain koteloa tilaavien ostajien on tarkistettava laakerin mitat ja asennusjärjestely erikseen. Asennusvalmiskokoonpanoa etsivien tulee varmistaa, että laakeri, lukitusmekanismi ja kotelo ovat yhteensopivia.

Oikein valittu kotelo voi edistää luotettavaa akselin tukea, hallittavaa huoltoa ja tasaista koneen toimintaa. Siksi se on tärkeä komponentti laitesuunnittelussa eikä pelkkä asennusteline.

Kuinka tyynylohkokotelo toimii?

Kotelo on kiinnitetty jäykkään koneen alustaan, ja sen sisään asennettu laakeri tukee pyörivää akselia. Akselin kääntyessä laakeri mukautuu suhteellisen liikkeen akselin ja kiinteän rakenteen välillä. Kotelo siirtää käyttökuormat asennuspintaan ja auttaa pitämään laakerin oikeassa asennossa.

Tyypillinen tyynylohkolaakerikokoonpano suorittaa useita toimintoja:

• Akselin tuki:Pitää pyörivän akselin tarkoitetussa asennossa.
• Kuorman siirto:Siirtää tuetut kuormat laakerista koneen runkoon.
• Asennuksen vakaus:Tarjoaa turvallisen kiinnityskohdan laakerikokoonpanolle.
• Tasaustuki:Auttaa säilyttämään suunnitellun akselin asennon, kun asennuspinnat ja asennus ovat oikein.
• Kontaminaatiosuojaus:Yhteensopivat tiivisteet tai kannet voivat auttaa vähentämään pölyn, kosteuden ja muiden epäpuhtauksien pääsyä sisään.
• Pääsy huoltoon:Voiteluliittimet ja helposti saatavilla olevat asennustarvikkeet voivat yksinkertaistaa huoltoa suunnittelusta riippuen.

Joillakin laakeriosilla on pallomainen ulkopinta, joka mahdollistaa rajoitetun itsekohdistuksen kotelon sisällä. Tämä ominaisuus voi ottaa huomioon pieniä kulmapoikkeamia, mutta sitä ei pidä käsitellä oikean akselin kohdistuksen, oikean asennuksen tai riittävän rakenteellisen tuen korvikkeena.

Saat lisätietoja yhteensopivista komponenteista tutustumalla BMT:n laakerituotevalikoimaan ja tunnistamalla sovelluksellesi sopivan kokoonpanon.

Mitä materiaaleja ja malleja on saatavilla?

Kotelon materiaalit ja rakenne vaikuttavat kantavuuteen, jäykkyyteen, korroosionkestävyyteen, painoon ja huoltovaatimuksiin. Paras valinta riippuu käyttöympäristöstä ja laakerikokoonpanon kautta välittyvistä kuormista.

1. Valurautainen tyynykotelo

Valurautaa käytetään laajalti yleisissä teollisissa laakerikannattimissa, koska se tarjoaa hyödyllisen jäykkyyden, hyvät tärinänvaimennusominaisuudet ja käytännöllisen tasapainon suorituskyvyn ja kustannusten välillä. Sitä pidetään yleisesti kuljettimissa, maatalouslaitteissa, pumpuissa, sähkömoottoreissa ja muissa tavallisissa teollisissa olosuhteissa toimivissa koneissa.

Todellinen kantavuus riippuu kuitenkin kotelon suunnittelusta, materiaalilaadusta, laakerin valinnasta, asennusjärjestelystä ja käyttöolosuhteista. Valurautakoteloa ei tule valita pelkästään materiaalin perusteella.

2. Ruostumattomasta teräksestä valmistettu tyynykotelo

Ruostumaton teräs voi olla sopiva kosteudelle, toistuvaan puhdistukseen tai syövyttäville aineille alttiina oleville laitteille. Sitä harkitaan usein elintarviketeollisuuden koneissa, laivavarusteissa ja tietyissä kemikaalien käsittelysovelluksissa.

Ostajien tulee tarkistaa ruostumattoman teräksen laatu ja arvioida koko kokoonpano, mukaan lukien laakerit, tiivisteet, voiteluaineet ja kiinnikkeet. Korroosionkestävyys määräytyy täydellisen materiaalin ja palveluympäristön perusteella, ei pelkästään tuotteen kuvauksen perusteella.

3. Jaetut ja yksiosaiset asuntomallit

Yksiosaiset kotelot tarjoavat suhteellisen suoraviivaisen rakenteen moniin vakiosovelluksiin. Jaetuissa koteloissa on erillinen kansi ja pohja, mikä voi tehdä laakerin tarkastuksesta ja vaihdosta helpompaa, kun akselijärjestely vaikeuttaa purkamista.

Raskaimmissa teollisissa sovelluksissa BMT:n tuotetiedot sisältävät SN500-, SN600- ja SNL-asuntoperheet. Näissä sarjoissa on eri mitat ja yhteensopivia laakerijärjestelyjä, joten tarkka malli on tarkistettava laitespesifikaatioiden mukaan.

Kun arvioit asuntoa, ota huomioon nämä suunnittelun yksityiskohdat:

• Yksiosainen tai jaettu rakenne.
• Pohjan asennusmitat ja pultinreikien sijainnit.
• Laakerin istukan mitat ja akselin halkaisijan yhteensopivuus.
• Tiiviste- ja kansijärjestelyt.
• Voitelun saatavuus ja huoltovaatimukset.
• Yhteensopivuus määritellyn laakerin ja sovitinholkin kanssa.

Missä tyynylohkokoteloita käytetään?

Tyynylohkokoteloita käytetään aina, kun pyörivät akselit vaativat varman tuen ja käytännöllisen asennusjärjestelyn. Niiden monipuolisuus tekee niistä sopivia monenlaisiin teollisuus- ja kaupallisiin koneisiin.

• Kuljetinjärjestelmät:Tukea pyöriviä akseleita materiaalinkäsittelylaitteissa ja niihin liittyvissä voimansiirtokokoonpanoissa.
• Maatalouskoneet:Auta tukemaan pyöriviä osia laitteissa, jotka ovat alttiina pölylle, tärinälle ja muuttuville työkuormille.
• Pumput:Tarjoa laakerituki yhteensopiville akselijärjestelyille teollisissa nesteenkäsittelyjärjestelmissä.
• Sähkömoottorit:Tukiakselikokoonpanot, joissa valittu kotelokokoonpano vastaa mekaanista rakennetta.
• Valmistuslaitteet:Tarjoa asennustuki rullille, voimansiirtoakseleille ja muille pyöriville mekanismeille.
• Kaivos ja raskaat koneet:Tue sopivia laakerijärjestelyjä, kun kotelon lujuus, tiivistys ja kuormitusarvot täyttävät sovelluksen vaatimukset.

Ympäristöolosuhteet voivat vaikuttaa merkittävästi asianmukaisiin eritelmiin. Pölyisissä ympäristöissä voidaan tarvita tehokkaampaa tiivistystä, kun taas märät tai syövyttävät ympäristöt voivat vaatia sopivia korroosionkestäviä materiaaleja. Suuri tärinä ja iskukuormitus edellyttävät myös laakerin, kotelon, kiinnityspulttien ja tukirakenteen huolellista arviointia.

Kuinka valitset oikean tyynylohkokotelon?

Oikean tyynylohkon kotelon valinta alkaa koneen todellisista käyttövaatimuksista. Akseliin sopiva kotelo voi silti olla sopimaton, jos sen asennusmitat, kantavuus, tiivistejärjestely tai laakereiden yhteensopivuus eivät vastaa käyttötarkoitusta.

Vaihe 1: Vahvista akselin halkaisija

Tunnista akselin halkaisija ja tarvittava laakerin reikä. Tarkasta kartiolaakerien kohdalla sopiva sovitinholkki ja asennusjärjestely. Älä oleta, että kaksi koteloa ovat keskenään vaihdettavissa yksinkertaisesti siksi, että niiden ulkoiset muodot näyttävät samanlaisilta.

Vaihe 2: Tarkista laakerien yhteensopivuus

Tarkista laakerin nimi, mitat, sisävälysvaatimukset, lukitusmenetelmä ja voitelujärjestely. Kotelon ja laakerin on oltava yhteensopivia kokonaisena kokoonpanona.

Vaihe 3: Laske käyttökuormat

Arvioi radiaaliset kuormat, aksiaalikuormat, iskukuormitus, akselin nopeus ja käyttöaste. Tarkista valmistajan laakeriarvot ja kotelon tekniset tiedot sen sijaan, että luottaisit yleisiin materiaalikuvauksiin.

Vaihe 4: Arvioi ympäristö

Harkitse lämpötilaa, kosteutta, pölyä, altistumista vedelle, kemikaaleja ja puhdistusmenetelmiä. Valitse kotelon materiaali ja tiivistejärjestely näihin olosuhteisiin sopivaksi.

Vaihe 5: Tarkista asennusmitat

Vertaa kokonaispituutta, leveyttä, korkeutta, akselin keskikorkeutta, asennusreikien etäisyyttä ja pulttikokoja olemassa olevan koneen kanssa. Mittojen yhteensopivuus on erityisen tärkeää vaihdettaessa lopetettua tai vaurioitunutta osaa.

Vaihe 6: Harkitse pitkäaikaista huoltoa

Arvioi voiteluvälit, saavutettavuus, vaihtomenettelyt ja varaosien saatavuus. Tarkastusta ja huoltoa yksinkertaistava kotelo saattaa vähentää huoltotarvetta laitteen käyttöiän aikana.

Tyynylohkokotelon valinnan vertailu

Seuraava taulukko tarjoaa käytännön vertailun yleisimmistä kotelon materiaaleista ja malleista. Se on tarkoitettu alustavaksi valintaoppaaksi; lopullisen valinnan tulee perustua tarkistettuihin tuoteeritelmiin.

BMT:n julkaisemalla tuotesivulla on SN505, jonka akselin halkaisija on 20 mm, SN510, jonka akselin halkaisija on 45 mm, ja SN520, jonka akselin halkaisija on 90 mm. Nämä esimerkit kuuluvat lueteltuun SN-kotelosarjaan. Tutustu aina täydelliseen mittataulukkoon ja vahvista tarvittava laakeriyhdistelmä ennen tilaamista.

Katso BMT Pillow Block Housingin tekniset tiedot nähdäksesi listatut asuntomallit ja niitä vastaavat tekniset mitat.

Parhaat asennuksen ja ylläpidon käytännöt

Oikea asennus auttaa koteloa ja laakeria toimimaan tarkoitetulla tavalla. Jopa hyvin valmistettu komponentti voi kulua ennenaikaisesti, kun asennusalusta on epätasainen, akseli on väärin kohdistettu tai voitelu on riittämätön.

Asennuksen tarkistuslista

• Tarkista kotelo, laakerin istukka, akseli ja asennuspinta vaurioiden tai likaantumien varalta.
• Tarkista kotelon malli, laakerin nimi, akselin halkaisija ja asennusmitat.
• Varmista, että asennuspinta on riittävän tasainen, jäykkä ja puhdas.
• Aseta kotelo varovasti paikoilleen ja kohdista akseli kytkettyyn laitteeseen.
• Kiristä asennuskiinnikkeet määrättyyn vääntömomenttiin suositeltua järjestystä noudattaen.
• Asenna laakeri- ja lukitusosat valmistajan ohjeiden mukaan.
• Levitä määritettyä voiteluainetta ja tarkista, että tiivisteet ja kannet on asennettu oikein.
• Pyöritä akselia manuaalisesti, kun se on turvallista ja käytännöllistä, ja suorita sitten kontrolloitu toimintatesti.

Rutiinihuolto

Tarkastusten aikana tarkkaile epätavallista melua, tärinää, lämpötilan muutoksia, voiteluaineen kuntoa, löystyneitä kiinnikkeitä ja näkyvää likaa. Määritä huoltovälit käyttönopeuden, kuormituksen, ympäristön ja valmistajan suositusten mukaan.

Ylivoitelu voi myös aiheuttaa ongelmia, kuten liiallista lämpöä joissakin käyttöolosuhteissa. Käytä suositeltua voiteluaineen tyyppiä ja määrää sen sijaan, että levität rasvaa umpimähkäisesti.

Yleisiä ongelmia ja käytännön ratkaisuja

Varhaisten varoitusmerkkien tunnistaminen auttaa huoltotiimiä tutkimaan laakeri- ja koteloongelmia ennen kuin ne johtavat pitkiin seisokkeihin.

• Liiallinen tärinä:Tarkista akselin kohdistus, asennuksen jäykkyys, kiinnittimien varmistus, laakerien kunto ja koneen tasapaino.
• Epänormaali käyttölämpötila:Tutki voitelu, laakerien kuormitus, tiivisteen kitka, kohdistus ja käyttönopeus.
• Ennenaikainen laakerien kuluminen:Tarkista saastumisen hallinta, asennusmenettelyt, akselin sovitukset, voitelu ja kuormitusolosuhteet.
• Korroosio:Tarkista ympäristöaltistus, materiaalin sopivuus, pinnan suojaus ja tiivistysteho.
• Löysä kiinnitys:Tarkasta alusta, kiinnityspultit, tukikehys ja kaikki todisteet hankauksista tai liikkeestä.
• Toistuvat vaihtovirheet:Tarkista alkuperäinen perimmäinen syy sen sijaan, että vaihdat koteloa tarkistamatta laakereita ja käyttöolosuhteita.

Näillä oireilla voi olla useita syitä. Koko pyörivän kokoonpanon järjestelmällinen tarkastus on tehokkaampaa kuin oletus, että kotelo itse on aina vastuullinen.

Usein kysytyt kysymykset

1. Mikä on tyynylohkokotelon päätarkoitus?

Sen päätarkoituksena on pitää ja tukea yhteensopivaa laakeria, kiinnittää pyörivä akselikokoonpano asennuspintaan ja siirtää käyttökuormia tukirakenteeseen.

2. Mitä eroa on tyynylohkon kotelolla ja tyynylohkon laakerilla?

Tyynylohkokotelo on rakenneosa, johon laakerit mahtuvat. Tyynylohkon laakeriyksikkö viittaa yleensä koottuun tuotteeseen, mukaan lukien kotelo ja laakeripesä. Tuoteterminologia vaihtelee valmistajan mukaan, joten varmista, koskeeko tarjous pelkästään koteloa vai koko yksikköä.

3. Mikä materiaali soveltuu parhaiten tyynynrunkoon?

Valurauta on yleinen valinta yleisiin teollisiin sovelluksiin sen jäykkyyden ja tärinänvaimennusominaisuuksien vuoksi. Ruostumaton teräs voi olla sopivampi, kun korroosionkestävyys on tärkeää. Lopullinen valinta riippuu kuormista, ympäristöstä, mitoista ja valmistajan tiedoista.

4. Kuinka löydän oikean tyynylohkon kotelon koon?

Aloita akselin halkaisijasta ja laakerin merkinnästä. Tarkista sitten kotelon mitat, asennusreikien etäisyys, akselin keskikorkeus, laakereiden yhteensopivuus ja lukitusjärjestely. Korvaavia ostoksia varten vertaa alkuperäistä osanumeroa ja mittapiirustusta.

5. Voiko tyynylohkon kotelo ottaa huomioon akselivirheen?

Joissakin tyynylohkoyksiköissä käytetään itsesuuntautuvia laakeriosia, jotka voivat ottaa huomioon rajoitetun kulmavirheen. Sallittu alue riippuu laakerin rakenteesta. Liiallinen kohdistusvirhe voi silti aiheuttaa tärinää, epätasaista kuormitusta ja ennenaikaista vikaa.

6. Kuinka usein tyynylohkon laakerikokoonpano tulee huoltaa?

Yleistä huoltoväliä ei ole. Tarkastus- ja voiteluaikataulujen tulee heijastaa laakerin tyyppiä, käyttönopeutta, kuormitusta, lämpötilaa, kontaminaatiotasoa ja valmistajan suosituksia. Elinikäisille sinetöidyillä yksiköillä voi olla erilaiset huoltovaatimukset kuin uudelleenvoidettavilla malleilla.

7. Tukeeko BMT bulkki- tai OEM-tyynylohkokotelon vaatimuksia?

BMT:n tuotesivulla tuetuiksi vaihtoehdoiksi mainitaan OEM- ja joukko-ostaminen. Ostajien tulee toimittaa vaadittu malli, mitat, laakerijärjestely, materiaali, määrä ja sovellustiedot varmistaakseen saatavuuden ja asianmukaiset tekniset tiedot.

Johtopäätös: Etsi sopiva tyynylohkokotelo

Luotettava tyynylohkon kotelon valinta alkaa tarkasta mitoituksesta, yhteensopivista laakereista, sopivista materiaaleista ja selkeästä käyttöympäristön ymmärtämisestä. Kuormitusarvoihin, akselien kohdistukseen, asennuksen laatuun, tiivistykseen ja voiteluun kiinnittäminen voi auttaa parantamaan laitteiden luotettavuutta ja yksinkertaistamaan huoltoa.

BMT tarjoaa tyynylohkokoteloratkaisuja erilaisiin teollisiin voimansiirto- ja konesovelluksiin, ja julkaistut tekniset tiedot kattavat useita kotelosarjoja ja -mittoja. Olitpa vaihtamassa olemassa olevaa komponenttia tai hankkimassa koteloita uusiin laitteisiin, vertaile teknisiä vaatimuksia huolellisesti ennen ostopäätöksen tekemistä.

Etsitkö luotettavaa tyynykoteloa seuraavaan projektiisi? Vieraile BMT Pillow Block Housing -tuotesivulla nähdäksesi saatavilla olevat tekniset tiedot. Jaa piirustuksesi, akselin mitat, laakerimalli, käyttöolosuhteet ja tilausmäärä tiimimme kanssa.Ota yhteyttätänään keskustellaksesi hakemuksestasi, vahvistaaksesi tuotteen yhteensopivuuden ja pyytääksesi tarjouksen tyynynrunko-vaatimuksistasi.
