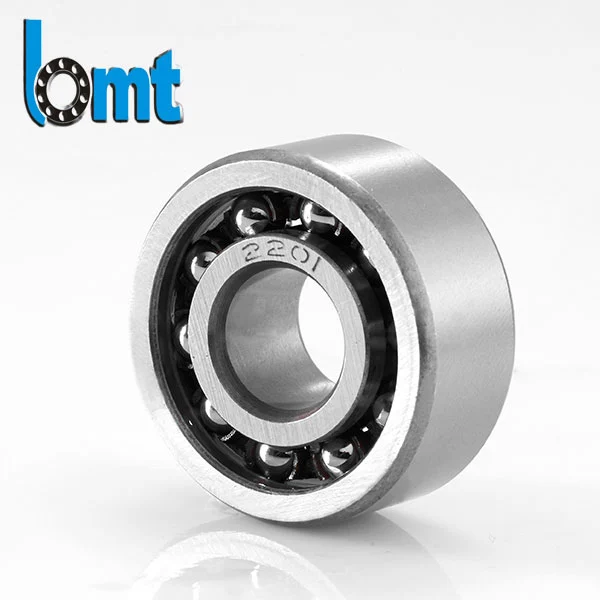

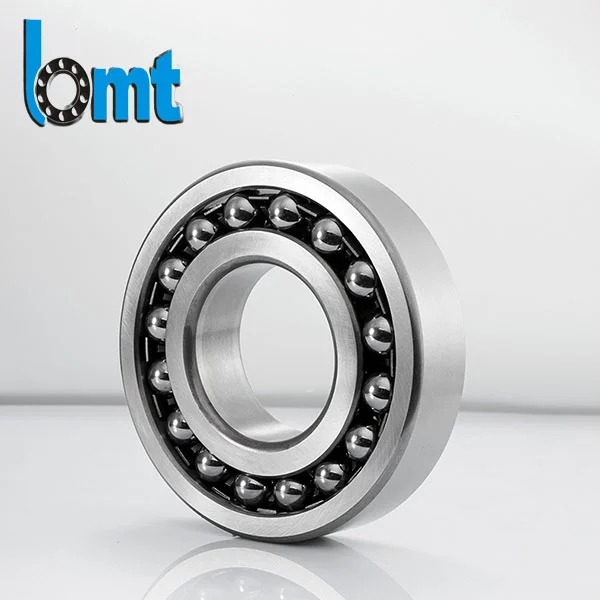

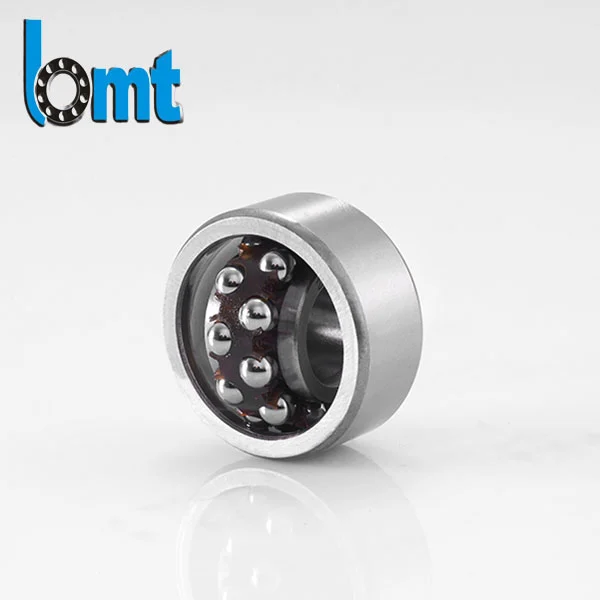

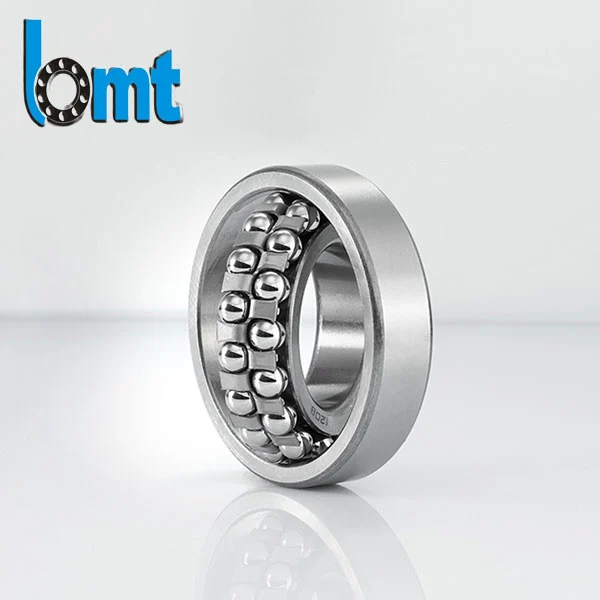

2200-sarjan itsesuuntautuvat kuulalaakerit
2200-sarjan itsesuuntautuvat kuulalaakerit sopivat vaativiin teollisuussovelluksiin, joissa akselin kohdistusvirhe, asennuspoikkeamat ja tärinä ovat väistämättömiä. Nämä laakerit on rakennettu vuosikymmenien tarkkuuden suunnittelukokemukseen, ja ne tarjoavat vakaan pyörimisen, alhaisen kitkan ja pitkän käyttöiän todellisissa käyttöolosuhteissa. Jokainen laakeri on valmistettu tiukkojen ISO- ja IATF-laatustandardien mukaisesti, ja niissä käytetään automaattisia hionta- ja tarkastusprosesseja mittatarkkuuden ja suorituskyvyn vakauden varmistamiseksi.
Todellisissa teollisuuslaitteissa täydellinen kohdistus on harvinaista. Akselin taipuma, asennustoleranssi ja rakenteellinen tärinä ovat yleisiä haasteita, jotka vaikuttavat suoraan laakerien käyttöikään.
BMT Bearingsin 2200-sarjan itsesuuntautuvat kuulalaakerit on kehitetty juuri näitä työolosuhteita varten, ja ne tarjoavat vakaan pyörimisen, vaikka kohdistus ei ole ihanteellinen.
Tekniset parametrit
| Laakeri malli | Mitat (mm) | Peruskuormitusarvot (kN) | Rajoitusnopeus (rpm) | Paino | Staattinen kuormitusluokitus | ||||
| d | D | B | Cr | Cor | Rasvaa | Öljy | (kg) | Co (kN) | |
| 2200 | 10 | 30 | 14 | 8.69 | 4.94 | 16 000 | 22 000 | 0.045 | 5.1 |
| 2201 | 12 | 32 | 14 | 8.84 | 5.23 | 15 000 | 20 000 | 0.05 | 5.5 |
| 2202 | 15 | 35 | 14 | 9.88 | 6.37 | 14 000 | 19 000 | 0.06 | 6.2 |
| 2203 | 17 | 40 | 16 | 13.87 | 9.03 | 13 000 | 18 000 | 0.085 | 8.5 |
| 2204 | 20 | 47 | 18 | 17.1 | 12.07 | 12 000 | 16 000 | 0.13 | 11.2 |
| 2205 | 25 | 52 | 18 | 18.34 | 13.87 | 11 000 | 15 000 | 0.15 | 12.5 |
| 2206 | 30 | 62 | 20 | 24.7 | 19.76 | 10 000 | 14 000 | 0.22 | 17.5 |
| 2207 | 35 | 72 | 23 | 30.4 | 24.7 | 9 500 | 13 000 | 0.32 | 22 |
| 2208 | 40 | 80 | 23 | 32.3 | 28.5 | 9 000 | 12 000 | 0.42 | 25 |
| 2209 | 45 | 85 | 23 | 34.2 | 31.83 | 8 500 | 11 000 | 0.48 | 28 |
| 2210 | 50 | 90 | 23 | 35.63 | 34.68 | 8 000 | 10 000 | 0.55 | 30 |
| 2211 | 55 | 100 | 25 | 34.68 | 40.85 | 7 500 | 9 500 | 0.72 | 32.5 |
| 2212 | 60 | 110 | 28 | 54.15 | 55.58 | 7 000 | 9 000 | 0.9 | 45 |
| 2213 | 65 | 120 | 31 | 63.65 | 63.65 | 6 700 | 8 500 | 1.1 | 52 |
| 2214 | 70 | 125 | 31 | 66.03 | 69.83 | 6 300 | 8 000 | 1.2 | 55 |
| 2215 | 75 | 130 | 31 | 69.83 | 76 | 6 000 | 7 500 | 1.3 | 58 |
| 2216 | 80 | 140 | 33 | 76 | 85.5 | 5 600 | 7 000 | 1.55 | 62 |
| 2217 | 85 | 150 | 36 | 88.35 | 100.7 | 5 300 | 6 700 | 1.9 | 70 |
| 2218 | 90 | 160 | 40 | 106.4 | 115.9 | 5 000 | 6 300 | 2.3 | 80 |
| 2219 | 95 | 170 | 43 | 118 | 130 | 4 800 | 6 000 | 2.7 | 88 |
| 2220 | 100 | 180 | 46 | 130 | 145 | 4 500 | 5 600 | 3.2 | 95 |
| 2222 | 110 | 200 | 53 | 158 | 175 | 4 200 | 5 300 | 4.5 | 115 |
| 2224 | 120 | 215 | 58 | 185 | 205 | 3 800 | 5 000 | 5.8 | 135 |
| 2226 | 130 | 230 | 64 | 215 | 240 | 3 600 | 4 800 | 7.2 | 155 |
| 2228 | 140 | 250 | 68 | 245 | 275 | 3 400 | 4 500 | 9 | 175 |
| 2230 | 150 | 270 | 73 | 280 | 315 | 3, 200 | 4 200 | 11.5 | 200 |
Jos tarvitset erityisiä sovellusvaatimuksia tai mukautettuja ratkaisuja, ota yhteyttä tekniseen tukitiimiimme.
Suunnittelukonsepti
Tämä sarja ottaa käyttöön akaksirivinen pallorakenne, jossa on pallomainen ulompi rata, jolloin sisäkokoonpano voi säätää automaattisesti rajoitetun kulma-alueen sisällä.
Sen sijaan, että se vastustaisi kohdistusvirhettä, laakeri on suunniteltuimeä ja kompensoida sitä, vähentää sisäistä jännitystä ja parantaa mekaanista vakautta.
Tämä tekee siitä käytännöllisen ratkaisun laitteille, jotka toimivat jatkuvassa kuormituksessa ja vaihtelevissa asennusolosuhteissa.
Suorituskykyominaisuudet
Joustava itsesuuntautumiskäyttäytyminen
Laakeri mukautuu automaattisesti akselin ja kotelon välisiin kulmapoikkeamiin, mikä auttaa vähentämään reunakuormitusta ja ennenaikaista kulumista.
Vakaa toiminta kuormitettuna
Optimoitu sisäinen geometria tukee tasaista säteittäistä kuormitusta ja varmistaa vakaan suorituskyvyn myös tärinä- tai iskuolosuhteissa.
Vähentynyt melu pyörimisen aikana
Tarkka hionta ja kontrolloidut kokoonpanoprosessit auttavat ylläpitämään tasaisen valssaussuorituskyvyn, mikä tekee siitä sopivan meluherkkiin sovelluksiin.
Pidempi käyttöikä
Parannetut lämpökäsittely- ja pintakäsittelyprosessit vähentävät kitkaa ja kulumista, mikä pidentää käyttöikää jatkuvatoimisissa järjestelmissä.
Teollinen yhteensopivuus
Rakenne on yhteensopiva useiden standardien teollisuuskoteloiden kanssa, mikä tekee integroinnista helppoa olemassa oleviin laitesuunnitelmiin.
Valmistuskyky
BMT Bearingsilla tuotantoa tukevat automatisoidut työstö- ja tarkastusjärjestelmät useissa tuotantolaitoksissa.
Tärkeimmät prosessiohjaukset sisältävät:
- Laakeriteräksen materiaalin tarkastus
- Lämpökäsittelyn johdonmukaisuuden valvonta
- Racewayn tarkkuushiontaohjaus
- Dynaaminen melun ja tärinän tarkastus
- Lopullinen mittatarkastus ennen pakkaamista
Jokainen vaihe on suunniteltu varmistamaan toistettava laatu teollisen mittakaavan toimituksiin.
Tyypilliset sovellukset
2200-sarjan itsesuuntautuvia kuulalaakereita käytetään yleisesti:
- Moottori- ja generaattorijärjestelmät
- Tekstiilien tuotantokoneet
- Maatalouslaitteet
- Kuljetin ja voimansiirtoyksiköt
- Pumppu- ja nesteenkäsittelyjärjestelmät
- Yleiset mekaaniset automaatiolaitteet
Näillä sovelluksilla on yksi yhteinen vaatimus:luotettava toiminta epätäydellisissä kohdistusolosuhteissa.
Tarjonnan edut
BMT Bearings tukee maailmanlaajuisia teollisia hankintoja:
- OEM-koon mukauttaminen
- Joustava välysvalinta
- Brändäys- ja pakkausratkaisut
- Vakaa massatuotantokapasiteetti
- Vientiin suuntautunut logistiikkatuki
Näin asiakkaat voivat integroida laakerit suoraan tuotelinjoihinsa tai jakelujärjestelmiinsä.
Laatu lähestymistapa
Laatua valvotaan prosessivetoisen järjestelmän avulla eikä pelkän lopputarkastuksen avulla.
Raaka-aineen valinnasta lopulliseen kokoonpanoon jokainen vaihe noudattaa standardoituja suunnitteluparametreja, jotta varmistetaan johdonmukaisuus tuotantoerien välillä.
Tavoite on yksinkertainen:vakaa suorituskyky jokaisessa lähetyksessä, ei vain näytteissä.
Pakkaus ja viennin valmistelu
Turvallisen kansainvälisen toimituksen takaamiseksi tarjoamme:
- Korroosionestokäsittely
- Suljetut pakkausvaihtoehdot pitkää säilytystä varten
- OEM-merkinnät ja viivakoodituki
- Vahvistetut laatikot ja lavatut lähetykset
Tämä auttaa vähentämään riskiä pitkän matkan kuljetuksen ja varastoinnin aikana.
Application Insight
Tavallisiin jäykiin laakereihin verrattuna 2200-sarja sopii erityisen hyvin, kun:
- Asennuksen kohdistusta ei voida valvoa tarkasti
- Laitteet toimivat tärinän tai muodonmuutosten alaisena
- Huoltovälien odotetaan olevan pitkiä
- Järjestelmän vakaus on tärkeämpää kuin äärimmäinen tarkkuus
Ota yhteyttä BMT Bearingsiin
Jos hankit itsesuuntautuvia kuulalaakereita teollisuustuotantoon, OEM-kokoonpanoon tai tukkumyyntiin, BMT Bearings tarjoaa jatkuvan valmistuskapasiteetin ja pitkäaikaisen toimitustuen, joka on räätälöity maailmanlaajuisiin teollisuuden tarpeisiin.
