1300-sarjan itsesuuntautuvat kuulalaakerit
BMT Bearings toimittaa 1300-sarjan itsesuuntautuvia kuulalaakereita, jotka on suunniteltu sovelluksiin, joissa akselin kohdistusvirheitä, asennuspoikkeamia tai kotelon taipumaa ei voida täysin eliminoida. Näitä laakereita käytetään laajalti sähkömoottoreissa, pumpuissa, maatalouslaitteissa ja kevyessä teollisuuden koneissa, jotka vaativat vakaata pyörimistä ja alhaisempaa huoltotiheyttä.
Tuemme OEM-räätälöintiä, massatoimituksia ja vientipakkausratkaisuja jakelijoille ja laitevalmistajille.
Tuemme OEM-räätälöintiä, massatoimituksia ja vientipakkausratkaisuja jakelijoille ja laitevalmistajille.

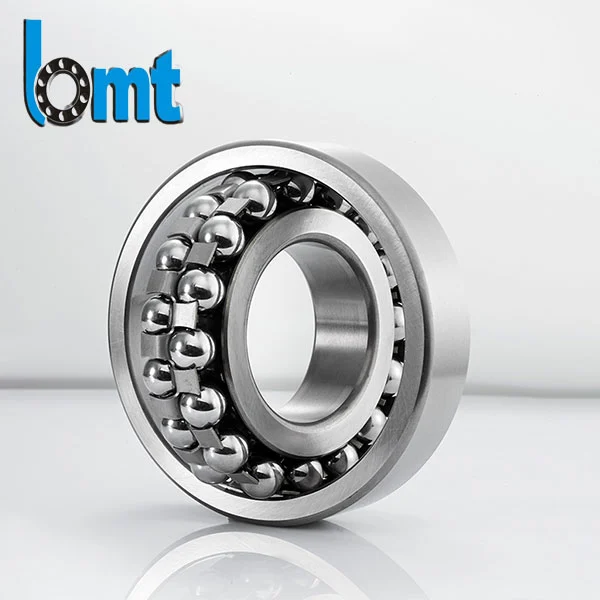

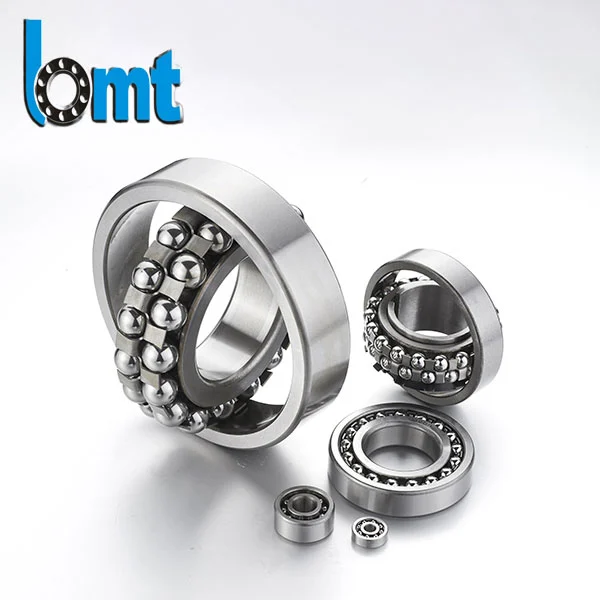

1300-sarjan itsesuuntautuvassa kuulalaakerissa on pallomainen ulkokehä ja kaksirivinen kuularakenne, jonka avulla sisärengas voi säätää kulmavirheitä käytön aikana.
Tämä rakenne auttaa vähentämään reunakuormitusta ja epänormaalia jännitystä, joka johtuu asennusvirheistä tai akselin taipumisesta. Käytännön sovelluksissa, kuten moottorijärjestelmissä tai pumppukokoonpanoissa, tämä auttaa ylläpitämään tasaisemman pyörimisen ja vakaammat käyttöolosuhteet.
Jokainen laakeri valmistetaan korkeahiilisestä kromiteräksestä (yleensä GCr15 tai vastaavista materiaaleista riippuen spesifikaatiosta) ja käsitellään lämpökäsittelyllä, tarkkuushiomalla ja automaattisilla kokoonpanolinjoilla.
Tekniset parametrit
| Laakeri malli | Mitat (mm) | Peruskuormitusarvot (kN) | Rajoitusnopeus (rpm) | Paino | ||||
| d | D | B | Cr | Cor | Rasvaa | Öljy | (kg) | |
| 1300 | 10 | 35 | 11 | 7.2 | 3.1 | 16 000 | 22 000 | 0.06 |
| 1301 | 12 | 37 | 12 | 8.1 | 3.6 | 15 000 | 20 000 | 0.07 |
| 1302 | 15 | 42 | 13 | 9.56 | 4.5 | 14 000 | 19 000 | 0.095 |
| 1303 | 17 | 47 | 14 | 11.2 | 5.8 | 13 000 | 18 000 | 0.125 |
| 1304 | 20 | 52 | 15 | 12.8 | 6.65 | 12 000 | 16 000 | 0.165 |
| 1305 | 25 | 62 | 17 | 17.5 | 9.8 | 10 000 | 14 000 | 0.26 |
| 1306 | 30 | 72 | 19 | 22 | 13.5 | 9 000 | 12 000 | 0.38 |
| 1307 | 35 | 80 | 21 | 26.5 | 17.5 | 8 500 | 11 000 | 0.52 |
| 1308 | 40 | 90 | 23 | 32 | 21.8 | 8 000 | 10 000 | 0.72 |
| 1309 | 45 | 100 | 25 | 38.5 | 27.5 | 7, 200 | 9 500 | 0.95 |
| 1310 | 50 | 110 | 27 | 45 | 33.2 | 6 700 | 9 000 | 1.25 |
| 1311 | 55 | 120 | 29 | 52.5 | 40.5 | 6 300 | 8 500 | 1.6 |
| 1312 | 60 | 130 | 31 | 58 | 46.5 | 6 000 | 8 000 | 1.95 |
| 1313 | 65 | 140 | 33 | 65.5 | 54 | 5 600 | 7 500 | 2.35 |
| 1314 | 70 | 150 | 35 | 72 | 61 | 5 300 | 7 000 | 2.85 |
| 1315 | 75 | 160 | 37 | 80.5 | 70.5 | 5 000 | 6 700 | 3.4 |
| 1316 | 80 | 170 | 39 | 88 | 78 | 4 800 | 6 300 | 4 |
| 1317 | 85 | 180 | 41 | 96.5 | 88 | 4 500 | 6 000 | 4.65 |
| 1318 | 90 | 190 | 43 | 105 | 98.5 | 4 200 | 5 600 | 5.35 |
| 1319 | 95 | 200 | 45 | 115 | 110 | 4 000 | 5 300 | 6.15 |
| 1320 | 100 | 215 | 47 | 128 | 125 | 3 800 | 5 000 | 7.2 |
| 1321 | 105 | 225 | 49 | 138 | 138 | 3 600 | 4 800 | 8.3 |
| 1322 | 110 | 240 | 50 | 152 | 155 | 3 400 | 4 500 | 9.8 |
| 1324 | 120 | 260 | 55 | 175 | 185 | 3, 200 | 4 200 | 12.5 |
| 1326 | 130 | 280 | 58 | 198 | 215 | 3 000 | 4 000 | 15.2 |
| 1328 | 140 | 300 | 62 | 225 | 250 | 2 800 | 3 600 | 18.5 |
| 1330 | 150 | 320 | 65 | 248 | 285 | 2 600 | 3 400 | 22 |
Jos tarvitset erityisiä sovellusvaatimuksia tai mukautettuja ratkaisuja, ota yhteyttä tekniseen tukitiimiimme.
Tekniset ominaisuudet
1. Itsestään suuntautuva rakenne asennustoleranssia varten
Pallomainen ratarakenne mahdollistaa rajoitetun kulman säätämisen akselin ja kotelon välillä. Tämä vähentää kenttäasennuksissa yleisesti havaittujen kohdistusvirheiden vaikutusta.
2. Vakaa ajokyky tärinän alla
Kaksirivinen rakenne jakaa kuorman tasaisemmin ja parantaa vakautta tärinälle altistuvissa laitteissa, kuten pumpuissa, kuljettimissa ja maatalouskoneissa.
3. Matala kitka ja hallittu lämpötilan nousu
Tarkasti hiotut kulkuradat ja hallittu sisäinen välys auttavat vähentämään kitkahäviötä ja tukevat vakaampaa lämpötilakäyttäytymistä jatkuvan käytön aikana.
4. Soveltuu jatkuvaan käyttöön
Laakerirakenne tukee moottoreiden ja teollisuuskäyttöjen pitkäaikaisia olosuhteita, joissa seisokit ovat kalliita ja huoltovälit pidentyvät.
5. Yhdenmukainen valmistusprosessin ohjaus
Tuotanto noudattaa ISO 9001- ja IATF 16949 -laatujärjestelmiä, jotka kattavat materiaalitarkastuksen, mittojen valvonnan ja lopullisen kokoonpanotarkastuksen.

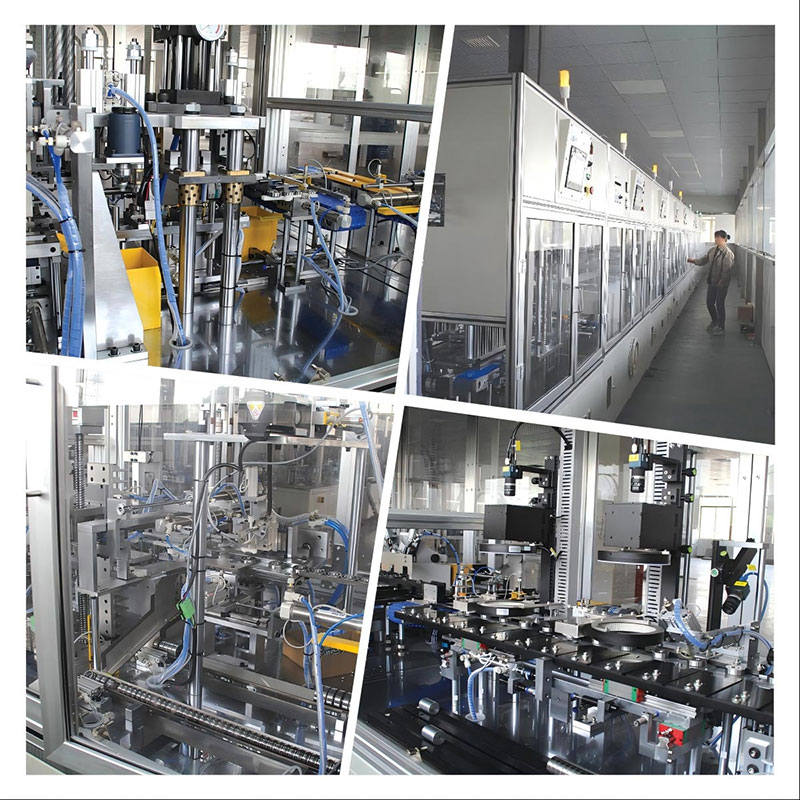

Tekninen valmistuskyky
BMT Bearings tuottaa 1300-sarjan itsesuuntautuvia kuulalaakereita standardoidulla prosessilla, joka sisältää:
- Raaka-aineen spektritestaus ennen tuotantoa
- Lämpökäsittely kontrolloiduilla kovuustavoitteilla
- Sisä- ja ulkokiskojen CNC-hionta
- Automaattinen kokoonpano ohjatulla esijännityksellä/välysyksellä
- 100 % avainten mittojen tarkastus ennen pakkaamista
Tarkastuskohteita ovat tyypillisesti:
- Poran halkaisijan ja ulkohalkaisijan toleranssitarkistukset
- Radiaalinen sisävälyksen mittaus
- Melun ja tärinän seulonta (satunnainen erätestaus tai täydellinen tarkastus tilaustasosta riippuen)
- Pinnan viimeistelyn ja kovuuden tarkistus
Tyypilliset sovellukset
1300-sarjan itsesuuntautuvia kuulalaakereita käytetään yleisesti:
- Sähkömoottorit (teollisuus- ja kotitaloustyypit)
- Vesipumput ja kastelujärjestelmät
- Maatalouskoneet (esim. harvesterit, käsittelylaitteet)
- Ilmanvaihto- ja jäähdytysjärjestelmät
- Kevyt kuljetin ja voimansiirtolaitteet
- Autojen apumekanismit
Näihin sovelluksiin liittyy usein kohdistusvirheitä tai rakenteellisia taipumuksia käytön aikana, mikä tekee itsekohdistamiskyvystä välttämättömän vakaan suorituskyvyn.
Mistä asiakkaat tyypillisesti välittävät
Virhe asennuksen aikana
→ Pallomainen ulkorengas kompensoi kulmapoikkeaman, mikä vähentää akselin jännitystä.
Laakerimelu moottorisovelluksissa
→ Tarkka hionta ja hallittu välys auttavat vähentämään epänormaalia tärinää.
Lyhyt käyttöikä jatkuvassa kuormituksessa
→ Lämpökäsitelty teräs ja optimoitu sisägeometria parantavat väsymiskestävyyttä.
Epävakaa laatu erien välillä
→ Standardoidut tuotantolinjat ja tarkastusmenettelyt varmistavat toistettavan mittasäädön.
Laadunvalvontajärjestelmä
Jokaista tuotantoerää hallinnoidaan jäljitettävän laatujärjestelmän alaisina, joihin kuuluvat:
- Saapuvan materiaalin tarkastuspöytäkirja
- Prosessin sisäinen mittavalvonta
- Lopullinen tarkastusraportti ennen lähetystä
- Erän jäljitettävyysmerkintä vientitilauksille
Tämän ansiosta teollisuusasiakkaat voivat varmistaa toistuvien tilausten johdonmukaisuuden.
Toimitus- ja räätälöintivaihtoehdot
Tuemme:
- OEM-brändi ja pakkaus
- Tullaus (C2, C3 tai asiakkaan määrittelemät vaatimukset)
- Materiaalin ja kovuuden säätö tiettyihin ympäristöihin
- Irtotavarapakkaukset jakelijoille
Miksi BMT-laakerit
BMT Bearings keskittyy pitkän aikavälin teollisiin toimituksiin kertakaupan sijaan. Tuotantojärjestelmämme on suunniteltu johdonmukaiseen mittavalvontaan, vakaaseen toimitusaikatauluun ja toistettavaan valmistuslaatuun OEM- ja jakelijatason yhteistyölle.
