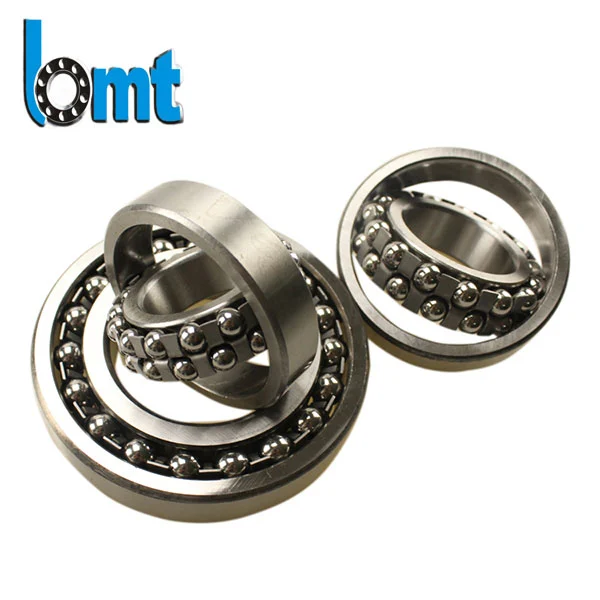

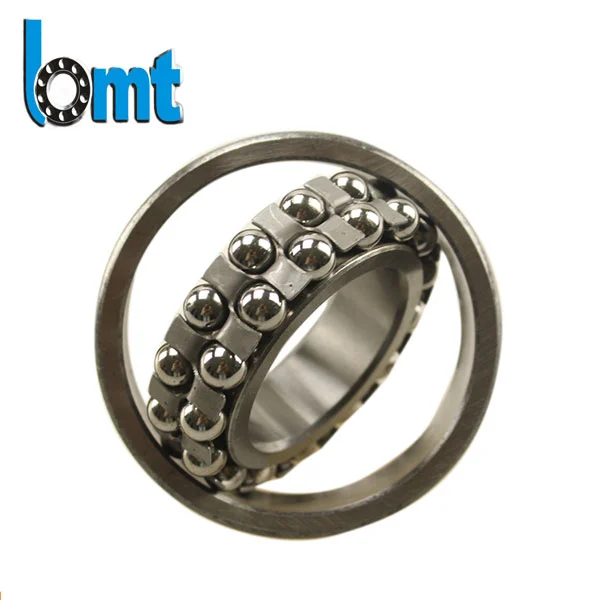

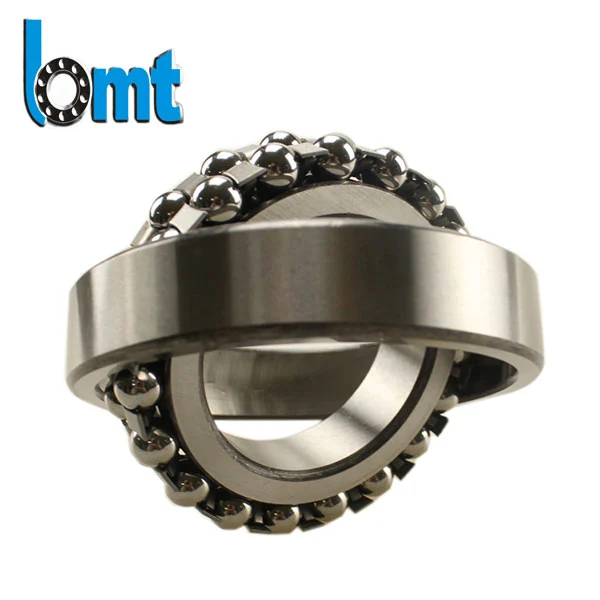

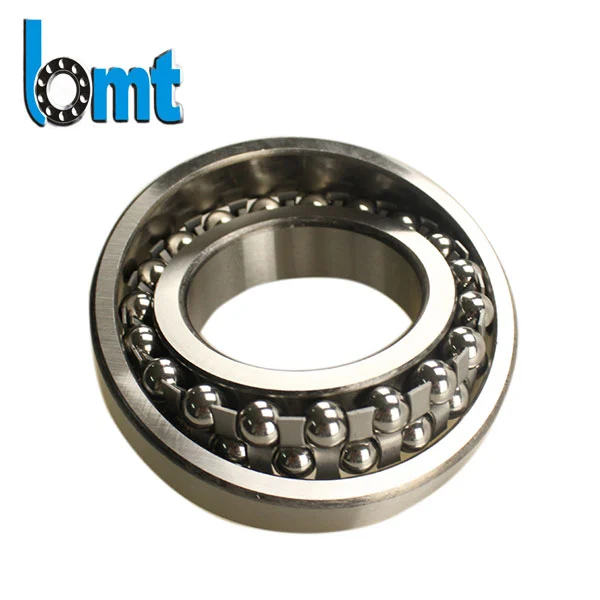

2300-sarjan itsesuuntautuvat kuulalaakerit
BMT 2300 -sarjan itsesuuntautuvat kuulalaakerit on suunniteltu tarjoamaan poikkeuksellista luotettavuutta koneissa, jotka ovat alttiina akselin taipumiselle ja kotelon poikkeamille. Nämä laakerit mukautuvat automaattisesti jopa 3°:n kulmapoikkeamiin, jolloin saadaan kaksirivinen kuularakenne, jossa on pallomaisesti muotoiltu ulkorengas. BMT-laakerit takaavat pitkän käyttöiän ja vähäisen käyttöiän.
Tuotteen ominaisuudet
Kaksirivinen kuularakenne: 2300-sarjan itsekohdistuvien kuulalaakerien kaksi riviä teräskuulalaakerit jakavat tasaisesti säteittäiset kuormat, mikä tarjoaa paremman kantavuuden kuin yksirivinen rakenne.
Pallomainen ulkorenkaan kulkurata: Itsekohdistuskyky jopa 3°:n kohdistusvirheeseen ilman suorituskyvyn heikkenemistä.
Korkeahiilinen kromiteräs Gcr15: Tarkasti lämpökäsitellyt renkaat ja kuulat kestävät väsymistä ja kulumista.
Häkkivaihtoehdot: Valittavana puristettu teräs korkeisiin lämpötiloihin tai lasikuituvahvistettu nailon PA66 hiljaisempaan toimintaan ja vähentämään tärinää.
Porauskokoonpanot: Suora (sylinterimäinen) asennuksen helpottamiseksi tai kartiomainen ("K"-liite) kutisteasennukseen ja aksiaaliseen asemointiin.
Avoin malli, esivoideltu kevyellä öljyllä – valmis välittömästi koottavaksi.
Tekniset parametrit
| Laakeri malli | Mitat (mm) | Peruskuormitusarvot (kN) | Rajoitusnopeus (rpm) | Paino | ||||
| d | D | B | Cr | Cor | Rasvaa | Öljy | (kg) | |
| 2300 | 10 | 35 | 17 | 14.3 | 8.9 | 14 000 | 19 000 | 0.095 |
| 2301 | 12 | 37 | 17 | 13 | 7.8 | 13 000 | 18 000 | 0.11 |
| 2302 | 15 | 42 | 17 | 13.87 | 8.69 | 12 000 | 16 000 | 0.145 |
| 2303 | 17 | 47 | 19 | 18.62 | 12.54 | 11 000 | 15 000 | 0.195 |
| 2304 | 20 | 52 | 21 | 22.04 | 15.2 | 10 000 | 14 000 | 0.26 |
| 2305 | 25 | 62 | 24 | 29.93 | 21.28 | 9 500 | 13 000 | 0.42 |
| 2306 | 30 | 72 | 27 | 38 | 28.98 | 8 500 | 12 000 | 0.63 |
| 2307 | 35 | 80 | 31 | 48.45 | 36.1 | 8 000 | 11 000 | 0.88 |
| 2308 | 40 | 90 | 33 | 59.85 | 45.6 | 7, 200 | 10 000 | 1.2 |
| 2309 | 45 | 100 | 36 | 68.4 | 57 | 6 700 | 9 500 | 1.6 |
| 2310 | 50 | 110 | 40 | 85.5 | 71.25 | 6 300 | 9 000 | 2.1 |
| 2311 | 55 | 120 | 43 | 98.8 | 85.5 | 6 000 | 8 500 | 2.7 |
| 2312 | 60 | 130 | 46 | 114 | 100.7 | 5 600 | 8 000 | 3.4 |
| 2313 | 65 | 140 | 48 | 123 | 108 | 5 300 | 7 500 | 4.2 |
| 2314 | 70 | 150 | 51 | 135 | 108 | 5 000 | 7 000 | 5.1 |
| 2315 | 75 | 160 | 55 | 142 | 126 | 4 800 | 6 700 | 6.2 |
| 2316 | 80 | 170 | 58 | 158 | 132 | 4 500 | 6 300 | 7.5 |
| 2317 | 85 | 180 | 60 | 168 | 145 | 4 200 | 6 000 | 9 |
| 2318 | 90 | 190 | 64 | 185 | 165 | 4 000 | 5 600 | 10.8 |
| 2319 | 95 | 200 | 67 | 198 | 180 | 3 800 | 5 300 | 12.5 |
| 2320 | 100 | 215 | 73 | 225 | 205 | 3 600 | 5 000 | 15.2 |
| 2322 | 110 | 240 | 80 | 265 | 245 | 3 400 | 4 800 | 19.5 |
| 2324 | 120 | 260 | 86 | 295 | 275 | 3, 200 | 4 500 | 24 |
| 2326 | 130 | 280 | 93 | 335 | 315 | 3 000 | 4 200 | 29.5 |
| 2328 | 140 | 300 | 102 | 380 | 365 | 2 800 | 4 000 | 36 |
| 2330 | 150 | 320 | 108 | 425 | 415 | 2 600 | 3 800 | 43.5 |
Jos tarvitset erityisiä sovellusvaatimuksia tai mukautettuja ratkaisuja, ota yhteyttä tekniseen tukitiimiimme.
Tärkeimmät myyntipisteet
1. Itsetasaus
2300-sarjan itsesuuntautuvat kuulalaakerimme voivat automaattisesti kompensoida kulmavirheitä ja vähentää reunajännitystä ja estää ennenaikaisia vikoja.
2. Parannettu radiaalinen kapasiteetti
Kaksirivinen järjestely tarjoaa jopa 60 % enemmän säteittäistä kantavuutta verrattuna vastaaviin yksirivisiin laakereihin.
3. Vähentynyt huolto
Esivoideltu ja avoin rakenne mahdollistaa nopean tarkastuksen. Räätälöidyt tiivistetyt versiot pidentävät voiteluväliä.
5. Integroinnin helppous
Laakerimme standardoidut mitat täyttävät ISO- ja ABEC-3-toleranssit ja varmistavat vaihdettavuuden ja yksinkertaistetun hankinnan.
Laakerit Sovellukset
Teollisuusvaihteistot: 2300-sarjan itsesuuntautuvat kuulalaakerit voivat käyttää raskaita radiaalikuormia ja kohdistusvirheitä monivaiheisissa ajokäytöissä.
Kuljetinjärjestelmät: Se voi ylläpitää sujuvaa toimintaa vaihtelevilla kuormituksilla ja akselin taipumalla.
Maatalouskoneet: Laakerimme kestävät raskaita iskukuormituksia ja kohdistusongelmia jyrsijöissä ja paalaimissa.
Kaivoslaitteet: Se kestää vaikeita ympäristöjä ja raskaita kuormia murskaimissa ja tärisevissä seuloissa.
Sähkömoottorit ja pumput: Laakerimme voivat tarjota vakaan ja hiljaisen pyörimisen jopa asennusepäjohdonmukaisuuksissa.
Laadunvarmistus
Raaka-aineiden tarkastus: QC tarkastaa täysin GCr15-teräksen kemiallisen koostumuksen ja kovuustestin.
Lämpökäsittely: 2300-sarjan itsesuuntautuvat kuulalaakerit karkaistaan ja jäähdytetään tasaisesti, mikä takaa hyvän väsymisiän.
Kokoonpano ja häkin tarkastus: Häkin välysten ja pallon ja kilparadan välisen kosketuksen mittatarkistukset.
Suorituskykytestaus: QC testaa melu- ja tärinäanalyysin.
Lopputarkastus: QC tarkastaa 100 % visuaalisen ulkonäön ja mittatoleranssin ennen pakkaamista.
Asiakkaiden huolenaiheet
1. Virhe: "Kestääkö laakeri akselin tai kotelon kohdistusvirheitä?"
Kyllä, itselinjautuu jopa 3° kuormituskapasiteettia heikentämättä.
2.Kuormituskyky: "Kestääkö se raskaan sovellukseni radiaaliset kuormat?"
Kyllä, kaksirivinen ja karkaistu teräs sopivat raskaaseen radiaalikapasiteettiin.
3. Tärinä ja melu: "Onko toiminta sujuvaa suurilla nopeuksilla?"
Nailonhäkit, joissa on 33 % lasikuitua ja tarkat välykset minimoivat tärinän ja melun.
4. Korroosio ja kontaminaatio: "Entä pöly tai kosteus?"
2300 2RS on paras valinta, ja voiteluurat auttavat vastustamaan pölyä. Asiakkaat voivat kysyä BMT Companylta räätälöityjä tiivisteitä.
5. Huolto: "Kuinka usein nämä pitää rasvata?"
Vakio avoimet laakerit: 3–6 kuukauden välein (riippuen kierrosluvusta ja ympäristöstä); suljetut versiot jopa 12 kuukautta.
Käyttöohjeet suorituskykyä varten
1. Valinta: Voimme valita eri porauskoon ja välyksen akselin halkaisijan ja käyttölämpötilan perusteella. Laakerit käyttävät C3:a nopeissa sovelluksissa.
2. Asennus: Asiakkaiden tulee pitää akselit ja kotelot puhtaina ennen asennusta. Suippenevien reikäkokojen osalta asiakkaan tulee lämmittää laakerit 80 °C:seen ja asentaa oikeilla kiinnitystyökaluilla.
3. Voitelu: Suunnittelemme käytettäväksi hyvälaatuista litiumkompleksi- tai polyurea-rasvaa.
4. Kohdistustarkastus: Asiakkaan tulee tarkistaa, että kulmapoikkeama on alle 3° asennuksen ja huollon aikana.
5. Ympäristönsuojelu: Pölyisissä tai märissä olosuhteissa voimme suunnitella lisäämään ulkoisia kumitiivisteitä.
