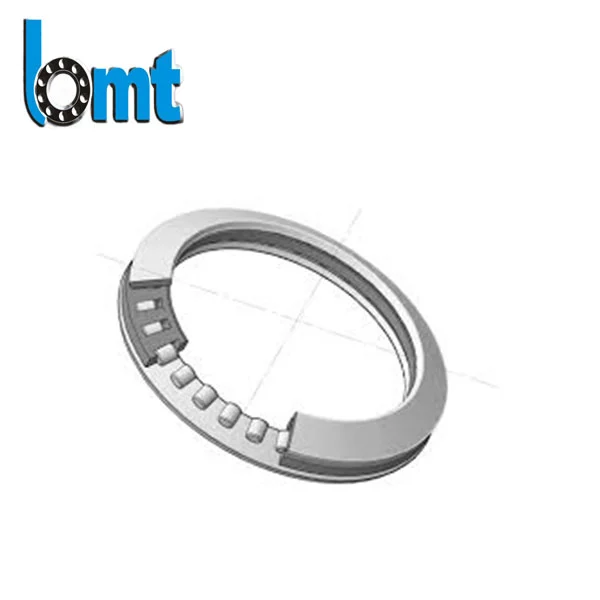

Aksiaaliset kulmakosketinrullalaakerit SGL-sarja

Olemme erikoistuneet vaativiin teollisuuskoneisiin ja automaatiojärjestelmiin suunniteltuihin tarkkuuslaakeriratkaisuihin. Aksiaaliset kulmakosketinrullalaakerimme SGL-sarjamme on suunniteltu sovelluksiin, jotka vaativat suurta aksiaalista jäykkyyttä, tarkkaa sijoittelua ja vakaata suorituskykyä yhdistetyillä kuormilla. Ne valitaan laajasti työstökoneisiin, pyöriviin pöytiin ja raskaisiin automaatiojärjestelmiin, joissa pitkä käyttöikä, alhainen tärinä ja tasainen tarkkuus ovat kriittisiä.

Lähetä kysely

Luokitus: 5.0

(Arviointimäärä: 1)

Tuotteen Kuvaus

Yli 20 vuoden valmistuskokemuksella olemme havainneet yleisen ongelman teollisissa sovelluksissa:

vakiopainelaakerit eivät useinkaan pysty ylläpitämään vakaata tarkkuutta jatkuvissa korkeissa aksiaalikuormissa ja pitkissä käyttöjaksoissa.

Aksiaaliset kulmakosketinrullalaakerit SGL-sarja on kehitetty erityisesti vastaamaan tähän rajoitukseen parantamalla:

Rullakoskettimen geometria

Esikuormituksen vakauden valvonta

Lämmönkesto suurella nopeudella

Kuorman jakautumisen johdonmukaisuus

Perinteisiin painelaakereihin verrattuna SGL-sarja tarjoaa suuremman jäykkyyden ja vakaamman pyörimistarkkuuden, erityisesti tarkkuusasemointijärjestelmissä.

Axial Angular Contact Roller Bearings Sgl Series

Tekniset parametrit

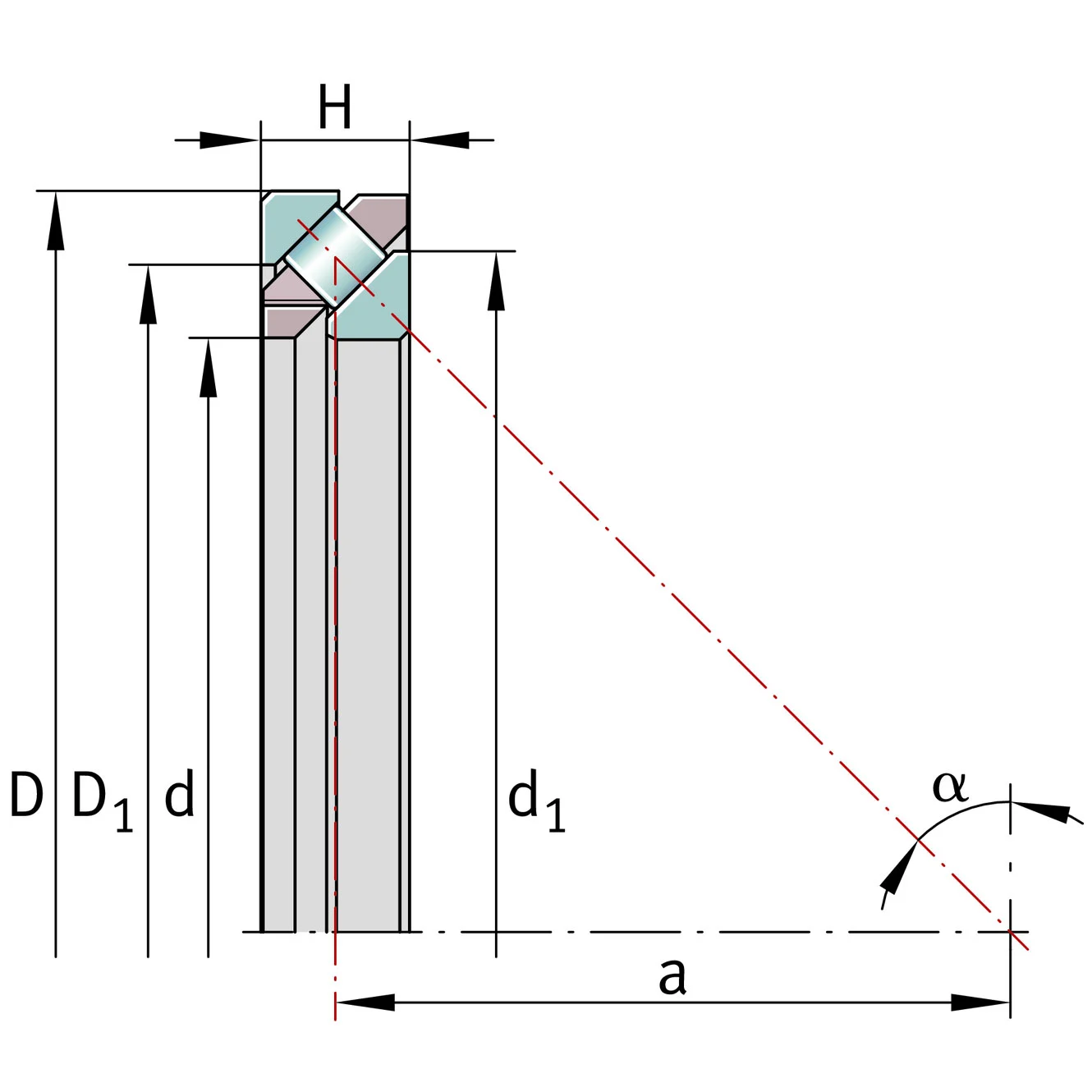

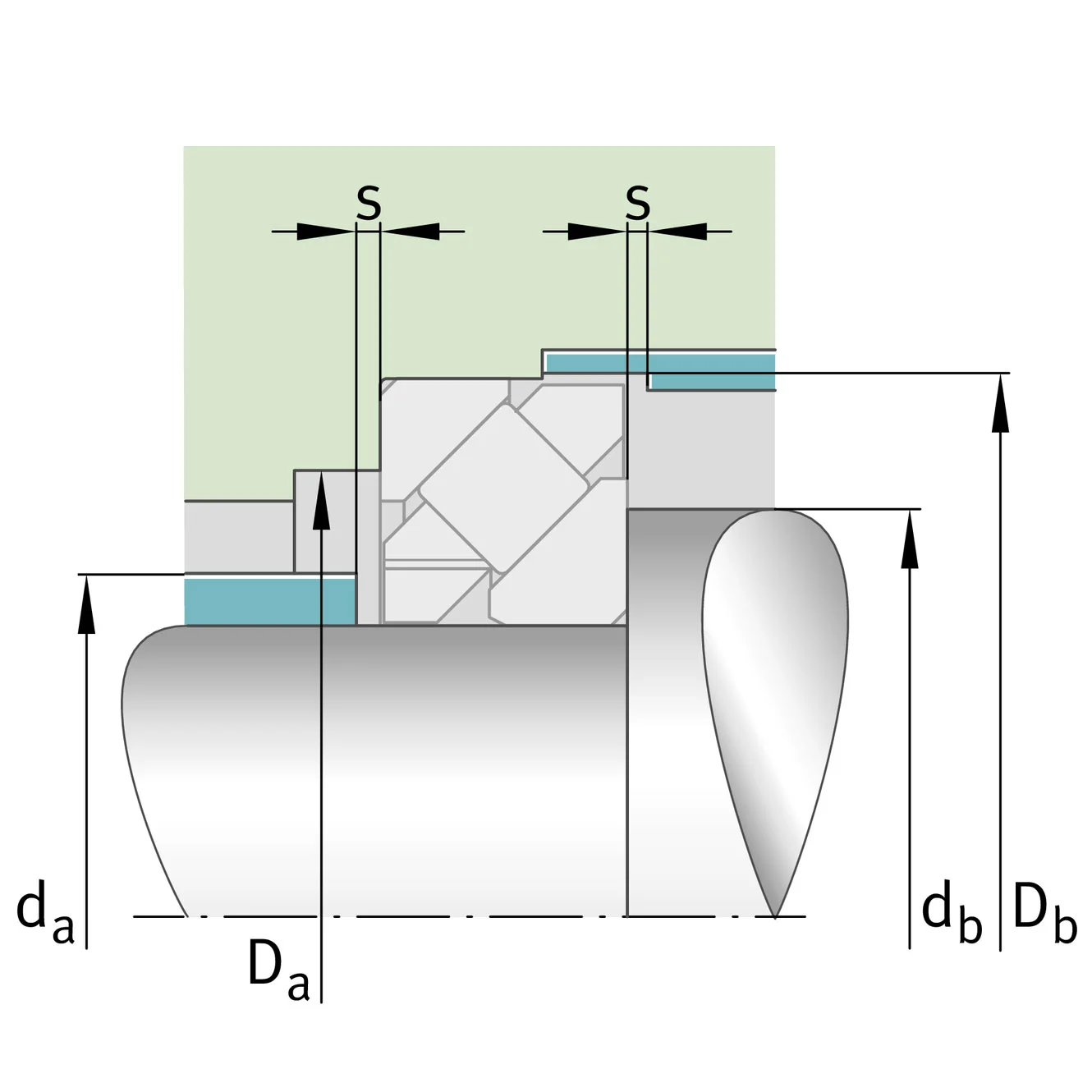

Nimitys	Tilausmerkintä	Paino (kg)	d (mm)	D (mm)	H (mm)	D1 (mm)	d1 (mm)	a (mm)	DIN 623-1	Da (mm)	db (mm)	Db min (mm)	s	Cr (N)	C0r (N)	Ca (N)	C0a (N)	Cur (N)	Cua (N)	Viitenopeus (r/min)	Rajoitusnopeus (r/min)
SGL1730	F-587391.SGL	0.015	17	30	7	22.5	24.5	11.75	–	22.5	24.5	31	1	3500	3550	8400	17700	610	2480	7000	3200
SGL3042	F-587397.SGL	0.022	30	42	7	34.5	37.5	18	–	34.5	37.5	43	1	4400	5500	10600	27500	940	3850	5100	2100
SGL3547	F-618875.SGL	0.024	35	47	7	40	42	20.5	–	40	42	48	1	4800	6400	11500	32000	1110	4500	4600	1800
SGL4052	F-557493.SGL	0.026	40	52	7	45.5	46.5	23	1808	45.5	46.5	53	1	6900	9600	16600	48000	1650	6700	4300	1600
SGL4558	F-238341.SGL	0.033	45	58	7	51	52.2	25.75	1809	51	52.2	59	1	7600	11200	18200	56000	1950	7900	3900	1400
SGL5065	F-557494.SGL	0.042	50	65	7	57.3	57.7	28.75	1810	57.3	57.7	66	1	9900	14900	23700	75000	1730	7000	3600	1300
SGL6078	F-238166.SGL	0.085	60	78	10	68	70	34.5	1812	68	70	79	1	14300	21700	34500	109000	2500	10200	3200	1100
SGL6585	F-557495.SGL	0.106	65	85	10	75	77	37.5	1813	75	77	86	1	15000	23900	36000	119000	2750	11200	3000	1000
SGL80100	F-238167.SGL	0.12	80	100	10	90	92	45	1816	90	92	101	1.5	16600	29000	40000	144000	3350	13600	2500	850
SGL85110	F-587396.SGL	0.228	85	110	13	96	99	48.75	1817	96	99	111	1.5	21400	36000	51000	180000	4350	17700	2400	750
SGL98130	F-238584.SGL	0.42	98	130	16	113	115	57	–	113	115	131	1.5	37000	63000	89000	315000	7700	31000	2200	650
SGL105130	F-240120.SGL	0.269	105	130	13	116.5	118.5	58.75	1821	116.5	118.5	131	1.5	28500	52000	68000	260000	6000	24400	2000	600
SGL130165	F-631562.SGL	0.64	130	165	17.5	146	149	73.75	–	146	149	166	1.5	49000	90000	118000	450000	8600	35000	1800	500
SGL140175	F-550953.SGL	0.69	140	175	18	156	159	78.75	1828	156	159	176	1.5	50000	95000	121000	475000	9000	36500	1700	450
SGL180225	F-550954.SGL	1.44	180	225	22	200	205	101.25	1836	200	205	226	2	75000	151000	181000	750000	14400	58000	1500	350
SGL200250	F-565516.SGL	1.93	200	250	24	222.5	227.5	112.5	1840	222.5	227.5	251	2	100000	199000	240000	990000	19000	77000	1300	300
SGL240310	F-571366.SGL	4.55	240	310	33	272	278	137.5	–	272	278	311	2.5	153000	320000	370000	1600000	31000	125000	1200	250
SGL260320	F-555613.SGL	3	260	320	30	287	293	145	–	287	293	321	2.5	126000	280000	305000	1390000	25500	103000	1100	250
SGL290330	F-614821.SGL	1.78	290	330	20	307.4	312.6	155	–	307.4	312.6	331	2.5	84000	217000	203000	1090000	17600	72000	1000	200
SGL340400	F-565223.SGL	4.85	340	400	30	367	373	185	–	367	373	401	3	181000	440000	435000	2200000	39000	158000	900	200

Tärkeimmät suorituskyvyn edut

Korkean aksiaalisen jäykkyyden rakenne

Optimoitu rullageometria lisää telojen ja juoksuteiden välistä tehokasta kosketusaluetta.
Tämä muotoilu vähentää elastista muodonmuutosta ja parantaa merkittävästi kantavuuden vakautta, mikä auttaa ylläpitämääntarkka asemointi raskaan aksiaalivoiman alaisena.

Precision Raceway hionta

Kaikki radat valmistetaan automatisoiduilla hiomalinjoilla ja tiukoilla mittasäätöjärjestelmillä.

Tästä seuraa:

Pienempi käyttömelu
Alennettu kitkalämpö
Parempi pinnan väsymiskestävyys
Minimaalinen mikrovärinä

Nämä edut ovat erityisen tärkeitäCNC-koneet ja nopeat automaatiojärjestelmät.

Vakaa materiaalin suorituskyky

Aksiaaliset kulmakosketinrullalaakerit SGL-sarja on ihanteellinen järjestelmiin, jotka vaativat erittäin tarkkaa aksiaalista ohjausta ja vakaata pyörimistä, mukaan lukien:

Korkea kulutuskestävyys
Vakaa mittatarkkuus
Vahva väsymyskesto
Erinomainen muodonmuutosten estokyky

Valinnaiset materiaali- ja pintakäsittelyt ovat saatavillakosteissa, syövyttävissä tai erityisissä käyttöympäristöissä.

Valmistus ja laadunvalvonta

BMT Bearings käyttää täysin valvottua tuotantojärjestelmää, joka on linjassa ISO9001- ja IATF16949-standardien kanssa.

Tuotantokykyihimme kuuluvat:

Automatisoidut tarkkuushiomalinjat
Täysin automatisoidut kokoonpanojärjestelmät
Melun ja tärinän testauslaitteet
Pyöreyden ja pinnan karheuden tarkastustyökalut
Elinkaari- ja välystestausjärjestelmät

Jokainen SGL-sarjan laakererä tarkastetaan täydellisesti ennen lähettämistä sen varmistamiseksitasainen suorituskyky ja luotettavuus.

Tyypilliset sovellukset

Aksiaaliset kulmakosketinrullalaakerit SGL-sarja on ihanteellinen järjestelmiin, jotka vaativat erittäin tarkkaa aksiaalista ohjausta ja vakaata pyörimistä, mukaan lukien:

CNC-työstökoneiden karat
Pyörivät indeksointitaulukot
Tarkkuusautomaatiolaitteet
Ruiskuvalukoneet
Servokäyttöiset raskaan kuorman järjestelmät
Pystyhiomakoneet
Teollinen robotiikka
Suuren kuormituksen voimansiirtokokoonpanot

Jatkuvassa tuotantoympäristössä vakaa aksiaalinen suorituskyky auttaa vähentämään seisokkeja ja huoltotiheyttä.

SGL-sarja vs vakiopainelaakerit

Suorituskykytekijä	Vakiopainelaakerit	SGL-sarjan laakerit
Aksiaalinen kuormituskapasiteetti	Keskikokoinen	Korkea
Paikannustarkkuus	Vakio	Tarkkuusluokka
Nopea vakaus	Kohtalainen	Korkea vakaus
Rakenteellinen jäykkyys	Alentaa	Korkeampi
Lämmönkestävyys	Kenraali	Parannettu
Jatkuva toiminta	Keskimäärin	Vakaa ja pitkäikäinen

Suositellut käyttöolosuhteet

SGL-sarjaa suositellaan:

Jatkuva teollinen toiminta
Korkean aksiaalisen kuormituksen järjestelmät
Tarkkuuspaikannuslaitteet
Vähäisen tärinän vaatimukset
Toistuvat käynnistys-pysäytyssovellukset

Äärimmäisissä ympäristöissä (pöly, kosteus, korkea lämpötila) voitelu- ja tiivistyskokoonpano on sovitettava käyttöolosuhteisiin.

OEM & maailmanlaajuinen toimituskyky

BMT Bearings tukee pitkäaikaista OEM- ja vientiyhteistyötä Euroopassa, Kaakkois-Aasiassa, Etelä-Amerikassa ja Lähi-idässä.

Tarjoamme:

OEM-räätälöinti
Lasermerkintä
Yksityinen merkintä ja pakkaus
Teknisten parametrien säätö
Bulkkituotannon tarjonta

Keskitymme paitsi kustannustehokkuuteen, myöspitkän aikavälin vakaus, johdonmukaisuus ja toimintavarmuusteollisille käyttäjille.
