Aksiaalinen neularulla ja häkkikokoonpano

Aksiaalinen neularulla- ja häkkikokoonpano on suunniteltu käsittelemään raskaita aksiaalikuormia rajoitetuissa tiloissa. Olemme osoittautuneet välttämättömiksi erityisesti koneissa, joissa tilarajoitukset ja suorituskykyvaatimukset kulkevat käsi kädessä. BMT on parantanut näitä kokoonpanoja vuosien jalostuksen avulla varmistaakseen, että ne tarjoavat tasaisen luotettavuuden sovelluksissa, kuten autojen vaihteistoissa ja hydraulijärjestelmissä.

Lähetä kysely

Tuotteen Kuvaus

Mistä tämä tuote koostuu?

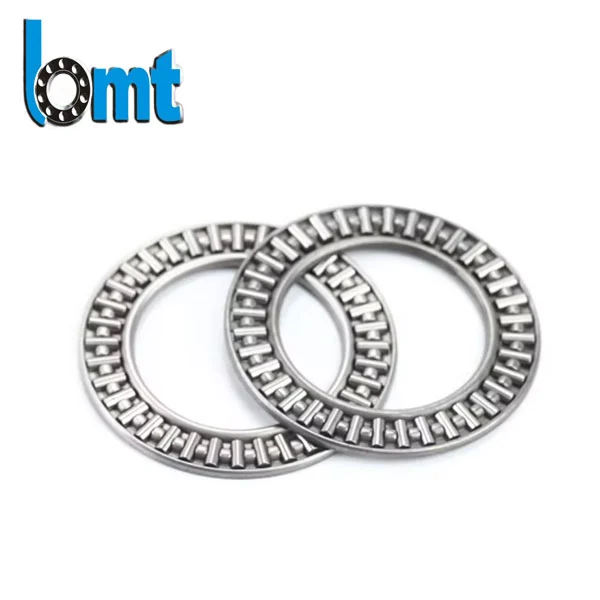

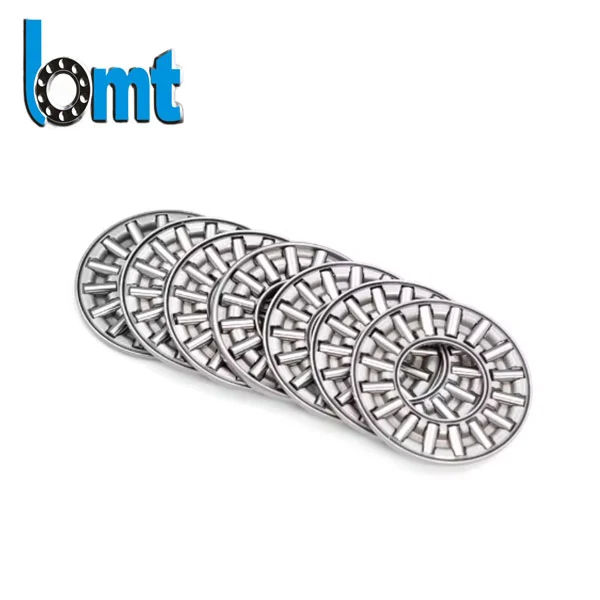

Aksiaalinen neularulla- ja häkkikokoonpano koostuu sylinterimäisistä neularullista, jotka pidetään kiinteässä asennossa tarkasti teräshäkin avulla. Tämän rakenteen ansiosta ne voivat jakaa aksiaaliset kuormat suurelle kosketusalueelle pienestä koostaan huolimatta.

Häkki on yleensä valmistettu lujasta teräksestä tai polymeerimateriaalista, joka pitää rullat tasaisin välimatkoin välttäen kitkaa niiden välillä. Laakerit takaavat tasaisen pyörimisen myös raskaassa kuormituksessa. Olemme valinneet telan geometrian vähentämään kosketusjännitystä, mikä on yksityiskohta, joka pidentää käyttöikää käytännössä.

Axial Needle Roller And Cage Assembly

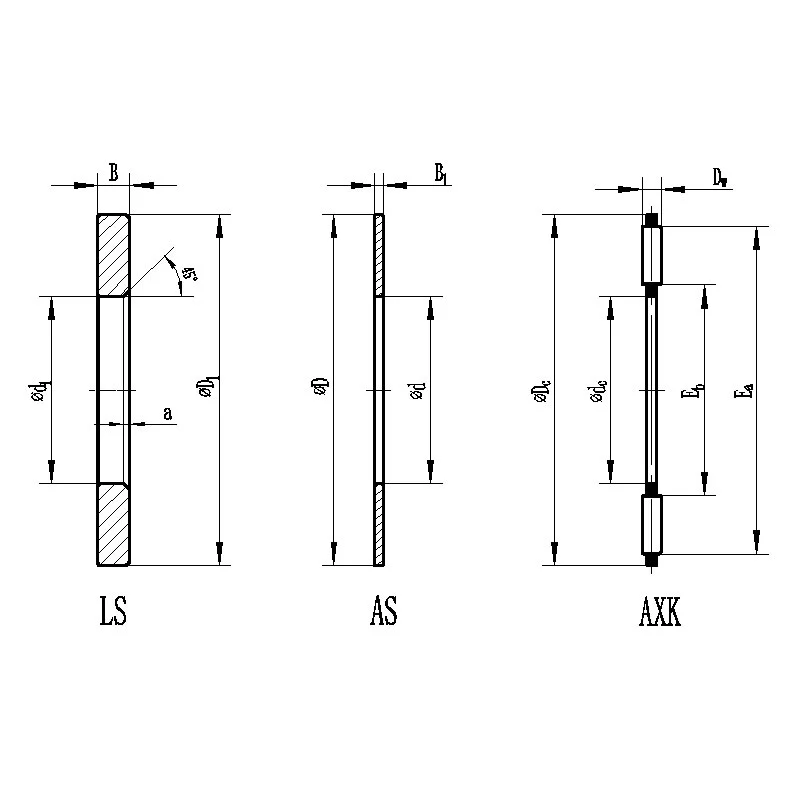

Tekniset parametrit

Aksiaalinen neularulla ja häkkikokoonpano	Aksiaalilaakerien aluslevyt		Mitat (mm)										Kilparadan mitat (mm)		Peruskuormitusluokitukset
tyyppi	Aksiaalilaakerin aluslevyn tyyppi	Laakerin aluslevyn tyyppi	dc	d	d1	Dc	D	D1	Dw	B1	B	min	Eb	Ea	dyn Ca KN	stat C0a KN	Rajanopeus nG min–1
AXK0414-TV	AS0414	-	4			14			2	1	-	-	5	13	4.4	8	21000
AXK0515-TV	AS0515	-	5			15			2	1	-	-	6	14	4.75	9.2	21000
AXK0619-TV	AS0619	LS 0619	6			19			2	1	2.75	0.3	7	18	6.8	15.5	19000
AXK0821-TV	AS0821	LS 0821	8			21			2	1	2.75	0.3	9	20	7.8	19.4	18000
AXK1024	AS1024	LS 1024	10			24			2	1	2.75	0.3	12	23	9.2	25.5	17000
AXK1226	AS1226	LS 1226	12			26			2	1	2.75	0.3	14	25	9.9	29	15000
AXK1528	AS1528	LS 1528	15			28			2	1	2.75	0.3	17	27	11.3	36	13000
AXK1730	AS1730	LS 1730	17			30			2	1	2.75	0.3	19	29	11.9	39.5	12000
AXK2035	AS2035	LS 2035	20			35			2	1	2.75	0.3	22	34	13.1	46.5	10000
AXK2542	AS2542	LS 2542	25			42			2	1	3	0.6	29	41	14.7	58	8500
AXK3047	AS3047	LS 3047	30			47			2	1	3	0.6	34	46	16.3	70	7500
AXK3552	AS3552	LS 3552	35			52			2	1	3.5	0.6	39	51	17.8	81	6500
AXK4060	AS4060	LS 4060	40			60			3	1	3.5	0.6	45	58	28	114	6000
AXK4565	AS4565	LS 4565	45			65			3	1	4	0.6	50	63	30	128	5000
AXK5070	AS5070	LS 5070	50			70			3	1	4	0.6	55	68	32	143	4800
AXK5578	AS5578	LS 5578	55			78			3	1	5	0.6	60	76	38	186	4300
AXK6085	AS6085	LS 6085	60			85			3	1	4.75	1	65	83	44.5	234	4000
AXK6590	AS6590	LS 6590	65			90			3	1	5.25	1	70	88	46.5	255	3700
AXK7095	AS7095	LS 7095	70			95			4	1	5.25	1	74	93	54	255	3500
AXK75100	AS75100	LS 75100	75			100			4	1	5.75	1	79	98	55	265	3300
AXK80105	AS80105	LS 80105	80			105			4	1	5.75	1	84	103	56	280	3100
AXK85110	AS85110	LS 85110	85			110			4	1	5.75	1	89	108	58	290	3000
AXK90120	AS90120	LS 90120	90			120			4	1	6.5	1	94	118	73	405	2700
AXK100135	AS100135	LS 100135	100			135			4	1	7	1	105	133	91	560	2500
AXK110145	AS110145	LS 110145	110			145			4	1	7	1	115	143	97	620	2300
AXK120155	AS120155	LS 120155	120			155			4	1	7	1	125	153	102	680	2100
AXK130170	AS130170	LS 130170	130			170			5	1	9	1	136	167	133	840	1900
AXK140180	AS140180	LS 140180	140			180			5	1	9.5	1	146	177	138	900	1800
AXK150190	AS150190	LS 150190	150			190			5	1	9.5	1	156	187	143	960	1700
AXK160200	AS160200	LS 160200	160			200			5	1	9.5	1	166	197	148	1020	1600

Mitä etuja tämä tuote tarjoaa?

Tilaa säästävä rakenne: Aksiaalinen neularulla- ja häkkikokoonpano toimivat poikkeuksellisen hyvin sovelluksissa, joissa on rajoitetusti radiaalista tilaa. Niiden ohuen profiilin ansiosta ne mahtuvat kompakteihin koteloihin, kuten vaihdelaatikoihin tai kytkinjärjestelmiin, ilman, että ne heikentävät kantavuutta

Vahva aksiaalikuorman käsittely: Neularullien suuren määrän ansiosta nämä kokoonpanot pystyvät hallitsemaan huomattavasti suurempia aksiaalikuormia kuin samankokoiset laakerit. Tämän ansiosta ne sopivat koneisiin, kuten hydraulipumppuihin.

Matala kitkateho: telojen tarkka kohdistus häkin sisällä vähentää kitkaa pyörimisen aikana. Tämä erityinen rakenne voi vähentää lämmön kertymistä. Laboratoriomittauksemme osoittavat, että tämä johtaa tehokkaampaan energiankäyttöön, mikä on keskeinen näkökohta sähköajoneuvojen valmistajille, jotka pyrkivät pidentämään akun käyttöikää.

Kuinka tätä tuotetta käytetään todellisissa skenaarioissa?

Autojen vaihteistoissa johtava valmistaja korvasi perinteiset painelaakerit AXK 2030 -kokoonpanoillamme, mikä pienensi vaihteiston aksiaalista kokoa 15 % ja lisäsi kantavuutta 20 %. Heidän insinöörinsä huomasivat tasaisemman vaihteenvaihdon ja vähemmän huoltoongelmia yli 50 000 testimailin aikana – tulos, joka vastaa omia kestävyystestejämme.

Miksi voit luottaa laatuumme?

BMT-yhtiö ymmärtää, että aksiaalinen neularulla- ja häkkikokoonpano toimivat kriittisissä koneissa. Siksi emme koskaan tinki laadusta. Jokainen kokoonpano testataan tiukasti. Kaikkien telojen tasainen kovuus tarkastetaan ja kaikkien häkkien mittatarkkuus tarkastetaan. Jokaisen laakerin pyörimissujuvuus testataan. Teemme tämän, koska asiakaspalaute on opettanut meille, että luotettavuus on enemmän kuin pelkkä ominaisuus – se on välttämättömyys.

Ota yhteyttä

Jos suunnittelusi vaatii suurta aksiaalista kantavuutta pienessä tilassa, aksiaalinen neularulla- ja häkkikokoonpano saattaa olla tarvitsemasi ratkaisu.
