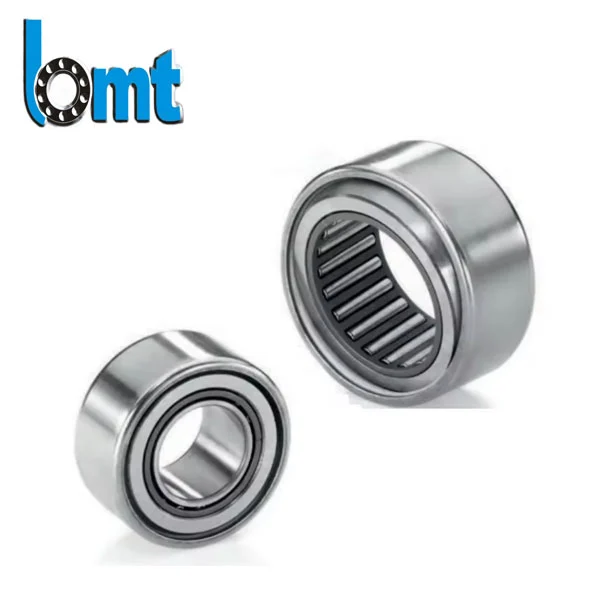

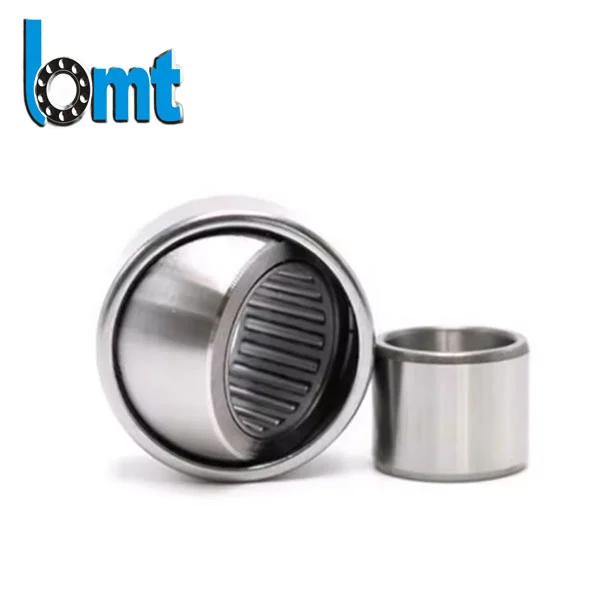

Neularullalaakerien kohdistaminen
Luotettavana kohdistusneularullalaakereiden valmistajana Kiinassa BMT suunnitteli nämä laakerit korjaamaan akselin kohdistusvirheitä. Neularulla + suuntausulompi rengasrakenne sopii täydellisesti tekstiilikoneisiin, kuljettimiin ja kaikkiin laitteisiin, jotka ovat alttiita akselivirheille – sano hyvästit kohdistuspäänsärylle!
Tuotteen tekniset tiedot
| Nimitys | Poran halkaisija (mm) | Neularullan reikä (mm) | Ulkohalkaisija (mm) | Leveys (mm) | Dynaaminen kuormitusluokitus (kN) | Rajoitusnopeus (r/min) |
| PNA 17/35 | 17 | - | 35 | 16 | 13.2 | 22 000 |
| PNA 25/47 | 25 | - | 47 | 20 | 22.9 | 15 000 |
| PNA 30/52 | 30 | - | 52 | 20 | 24.6 | 13 000 |
| RPNA 28.15 | - | 15 | 28 | 12 | 7.37 | 28 000 |
| RPNA 20/35 | - | 20 | 35 | 16 | 13.2 | 22 000 |
| PNA 22/44 | 22 | - | 44 | 20 | 22 | 16 000 |
| PNA 35/55 | 35 | - | 55 | 20 | 26.4 | 11 000 |
| PNA 40/62 | 40 | - | 62 | 20 | 27.5 | 10 000 |
| RPNA 25/42 | - | 25 | 42 | 20 | 19 | 18 000 |
| RPNA 30/47 | - | 30 | 47 | 20 | 22.9 | 15 000 |
| PNA 20/42 | 20 | - | 42 | 20 | 19 | 18 000 |
| RPNA 35/52 | - | 35 | 52 | 20 | 24.6 | 13 000 |
| RPNA 40/55 | - | 40 | 55 | 20 | 26.4 | 11 000 |
| RPNA 45/62 | - | 45 | 62 | 20 | 27.5 | 10 000 |
| PNA 28.12 | 12 | - | 28 | 12 | 7.37 | 28 000 |
| PNA 15/32 | 15 | - | 32 | 16 | 12.8 | 24 000 |
| RPNA 18/32 | - | 18 | 32 | 16 | 12.8 | 24 000 |

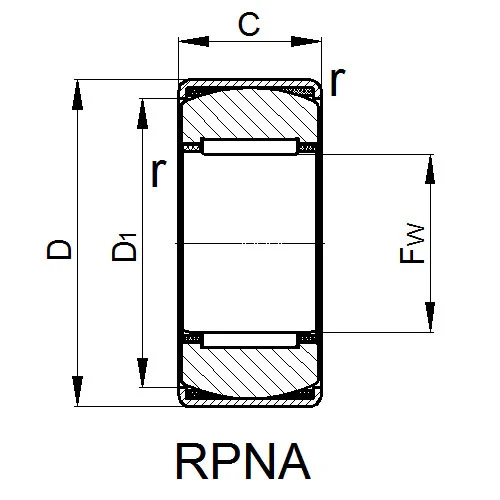

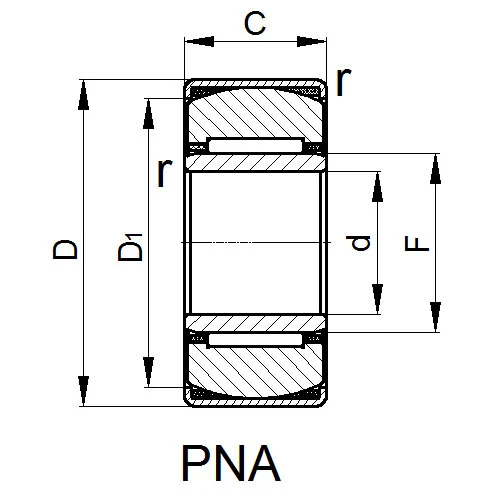

Tekniset parametrit
| tyypilliset kohdistusneularullalaakerit | |||
| Nimitys | Mitat (mm) | Peruskuormitusarvot (kN) | Sovellusskenaariot |
| RPNA 28.15 | Fw = 15, D = 28, C = 12±0,5, D1 = 24,5, r min = 0,8 | dyn. Cr=6,9, stat. Cor = 7,9 | Pienet vaihteistot, pumput |
| RPNA 18/32 | Fw = 18, D = 32, C = 16±0,5, D1 = 27, r min = 1,8 | dyn. Cr=12,5, stat. Cor = 16,2 | Tekstiilikoneet, kuljettimet |
| RPNA 20/35 | Fw = 20, D = 35, C = 16±0,5, D1 = 30,5, r min = 2,8 | dyn. Cr=13, stat. Cor = 17,5 | Maatalouslaitteet |
| RPNA 25/42 | Fw = 25, D = 42, C = 20±0,5, D1 = 36,5, r min = 3,8 | dyn. Cr=18,8, stat. Cor = 30,5 | Työstökoneet, kompressorit |
| RPNA 28/44 | Fw = 28, D = 44, C = 20±0,5, D1 = 38,5, r min = 4,8 | dyn. Cr=22, stat. Cor=34 | Painokoneet |
| RPNA 30/47 | Fw = 30, D = 47, C = 20±0,5, D1 = 42, r min = 5,8 | dyn. Cr=22,6, stat. Kor = 36 | Tuulettimet, puhaltimet |
| RPNA 35/52 | Fw = 35, D = 52, C = 20±0,5, D1 = 47,5, r min = 6,8 | dyn. Cr=24,3, stat. Kor = 41,5 | Rakennuskoneet |
| RPNA 40/55 | Fw = 40, D = 55, C = 20±0,5, D1 = 50,5, r min = 7,8 | dyn. Cr=26, stat. Kor = 47 | Materiaalinkäsittelyjärjestelmät |
| RPNA 45/62 | Fw = 45, D = 62, C = 20±0,5, D1 = 58, r min = 8,8 | dyn. Cr=27,5, stat. Cor=53 | Raskaat kuljettimet |
| PNA 28.12 | d = 12, F = 15, D = 28, C = 12±0,5, B = 12, D1 = 24,5, r min = 0,8, r1 min = 0,3, s min = 0,5 | dyn. Cr=6,9, stat. Cor = 7,9 | Pienet moottorit, tarkkuustyökalut |
| PNA 15/32 | d = 15, F = 18, D = 32, C = 16±0,5, B = 16, D1 = 27, r min = 0,8, r1 min = 0,3, s min = 0,5 | dyn. Cr=12,5, stat. Cor = 16,2 | Tekstiilikarat |
| PNA 17/35 | d = 17, F = 20, D = 35, C = 16±0,5, B = 16, D1 = 30,5, r min = 0,8, r1 min = 0,3, s min = 0,5 | dyn. Cr=13, stat. Cor = 17,5 | Pakkauskoneet |
| PNA 20/42 | d = 20, F = 25, D = 42, C = 20±0,5, B = 20, D1 = 36,5, r min = 0,8, r1 min = 0,3, s min = 0,5 | dyn. Cr=18,8, stat. Cor = 30,5 | Auton tarvikkeet |
| PNA 22/44 | d = 22, F = 28, D = 44, C = 20±0,5, B = 20, D1 = 38,5, r min = 0,8, r1 min = 0,3, s min = 0,5 | dyn. Cr=22, stat. Cor=34 | Hydrauliset pumput |
| PNA 25/47 | d = 25, F = 30, D = 47, C = 20±0,5, B = 20, D1 = 42, r min = 0,8, r1 min = 0,3, s min = 0,5 | dyn. Cr=22,6, stat. Kor = 36 | Pneumaattiset työkalut |
| PNA 30/52 | d = 30, F = 35, D = 52, C = 20±0,5, B = 20, D1 = 47,5, r min = 0,8, r1 min = 0,3, s min = 0,5 | dyn. Cr=24,3, stat. Kor = 41,5 | Kaivoslaitteet |
| PNA 35/55 | d = 35, F = 40, D = 55, C = 20 ± 0,5, B = 20, D1 = 50,5, r min = 0,8, r1 min = 0,3, s min = 0,5 | dyn. Cr=26, stat. Kor = 47 | Merenkulun apujärjestelmät |
| PNA 40/62 | d = 40, F = 45, D = 62, C = 20±0,5, B = 20, D1 = 58, r min = 0,8, r1 min = 0,3, s min = 0,5 | dyn. Cr=27,5, stat. Cor=53 | Teolliset sekoittimet |
Miksi tämä laakeri erottuu?
• Itsesäätyvä taika: Pallomainen ulkorengas korjaa automaattisesti jopa 3° akselivirheen. Vaikka asennus olisi virheellinen tai tärinä saa akselin liikkumaan, kohdistusneularullalaakerit pysyvät vaakasuorassa, mikä eliminoi seisokkien tarpeen uudelleenkohdistamiseen.
• Kestävä ja pitkäikäinen: Valmistettu GCr15-teräksestä, joka on karkaistu HRC 60-64:ään, ja siinä on kiillotetut kulkuradat. PNA 25/47 -malliamme käyttävä tekstiilitehdas pidensi vaihtojakson kerran vuodessa, mikä alensi merkittävästi ylläpitokustannuksia. Kun tekstiilitehdas käytti PNA 25/47 -malliamme, se pidensi vaihtojakson kerran vuodessa, mikä pienensi ylläpitokustannuksia merkittävästi.
Miten varmistamme laadun?
1. Tiukka materiaalitarkastus: Testaamme jokaisen teräksen kovuuden. Jos se laskee alle HRC 60:n, hylkäämme sen heti.
2. Tarkkuustyöstö: CNC-hiomakoneilla pidämme kulkuradan pyöreyden 0,003 mm:n tarkkuudella – tuskin 1/20 hiuksen leveydestä.
3. 100 % tehdastestaus: Jokainen laakeri testataan toimimalla 120 %:lla nimelliskuormituksestaan 48 tunnin ajan; laakerit, joiden tärinä on yli 1,5 mm/s, hylätään.
Asennus- ja huoltovinkkejä
• Pidä se lähellä: Vaikka kohdistusneularullalaakerit ovat itsekohdistuneet, käytä tasoa kohdistaaksesi laakerit 3°:n tarkkuudella käyttöiän maksimoimiseksi.
• Voitele ajoissa: Voitelurasva on levitettävä uudelleen 1 000 tunnin välein, ja kesäkäytössä tulee käyttää korkean lämpötilan voitelurasvaa.
• Kuuntele ja tunne: Kun epänormaalia ääntä tai ylikuumenemista esiintyy, se on todennäköisesti merkki siitä, että laakerit ovat ylikuormitettuja tai liiallisesti vääristyneitä – pysäytä kone välittömästi tarkastusta varten.
Oletko valmis kokemaan kohdistusneularullalaakerimme? Ota meihin yhteyttä saadaksesi näytteitä tai kerro meille laitteesi tiedot. Suosittelemme sinulle sopivinta mallia, jolloin akselivirheestä tulee historiaa!
