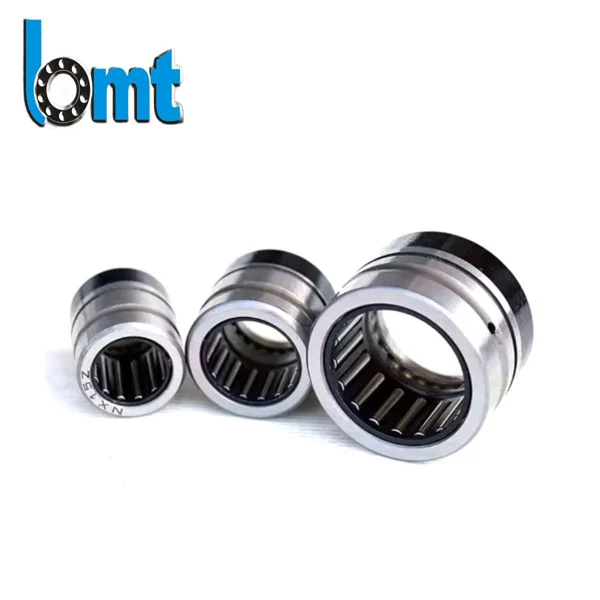

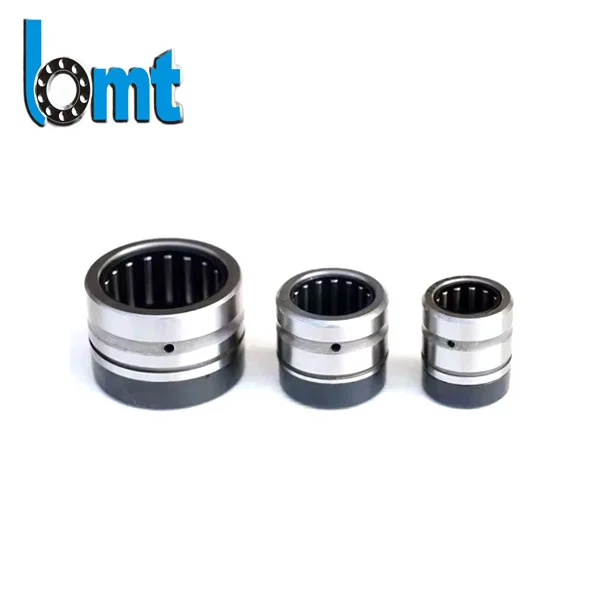

Yhdistetyt radiaali-aksiaalilaakerit
BMT Combined Radial-Axial Bearings on suunniteltu hallitsemaan sekä säteittäisiä että aksiaalisia kuormia samanaikaisesti.Ne tarjoavat tasaisen suorituskyvyn erilaisiin sovelluksiin teollisuusvaihteistoista robottimekanismeihin. BMT-laakerit koneen komponenttien päävalikoimana pakotetaan useista suunnista.Tuotteen koostumus.
Kaksoiskuormituksen hallinta: Yhdistettyjen radiaali-aksiaalilaakerien tärkein voima on niiden ainutlaatuinen kyky hallita sekä säteittäisiä että aksiaalisia kuormituksia tinkimättä suorituskyvystä kummassakaan suhteessa. Tämä on ratkaisevan tärkeää laitteissa, kuten painokoneissa, joissa akselit kestävät samanaikaisesti pyöriviä säteittäisiä voimia ja paperitelojen aksiaalista painetta. Kenttäkokemamme osoittavat, että ne vähentävät tarvittavien säätöjen tiheyttä verrattuna erillisten laakereiden käyttöön.
Tilan optimointi: Nämä laakerit vapauttavat arvokasta tilaa konesuunnittelussa yhdistämällä kaksi toimintoa yhteen yksikköön. Eräs pakkauslaitteiden valmistaja ilmoitti meille äskettäin, että siirtyminen yhdistettyihin laakereihimme mahdollisti laitteiden soveltuvuuden paremmin asennettavaksi ahtaisiin tehdastiloihin.
Helpompi asennusprosessi: Yhden yhdistetyn radiaali-/aksiaalilaakerin käyttäminen kahden erillisen laakerin sijaan vähentää asennusvaiheita ja vähentää kohdistusvirheiden riskiä. Tämä on johtanut asiakkaillemme lyhyempiin kokoonpanoaikoihin; autonosien toimittaja ilmoitti 15 %:n kiihtyvyydestä tuotantolinjassaan näiden laakereiden käyttöönoton jälkeen.
Tekniset parametrit

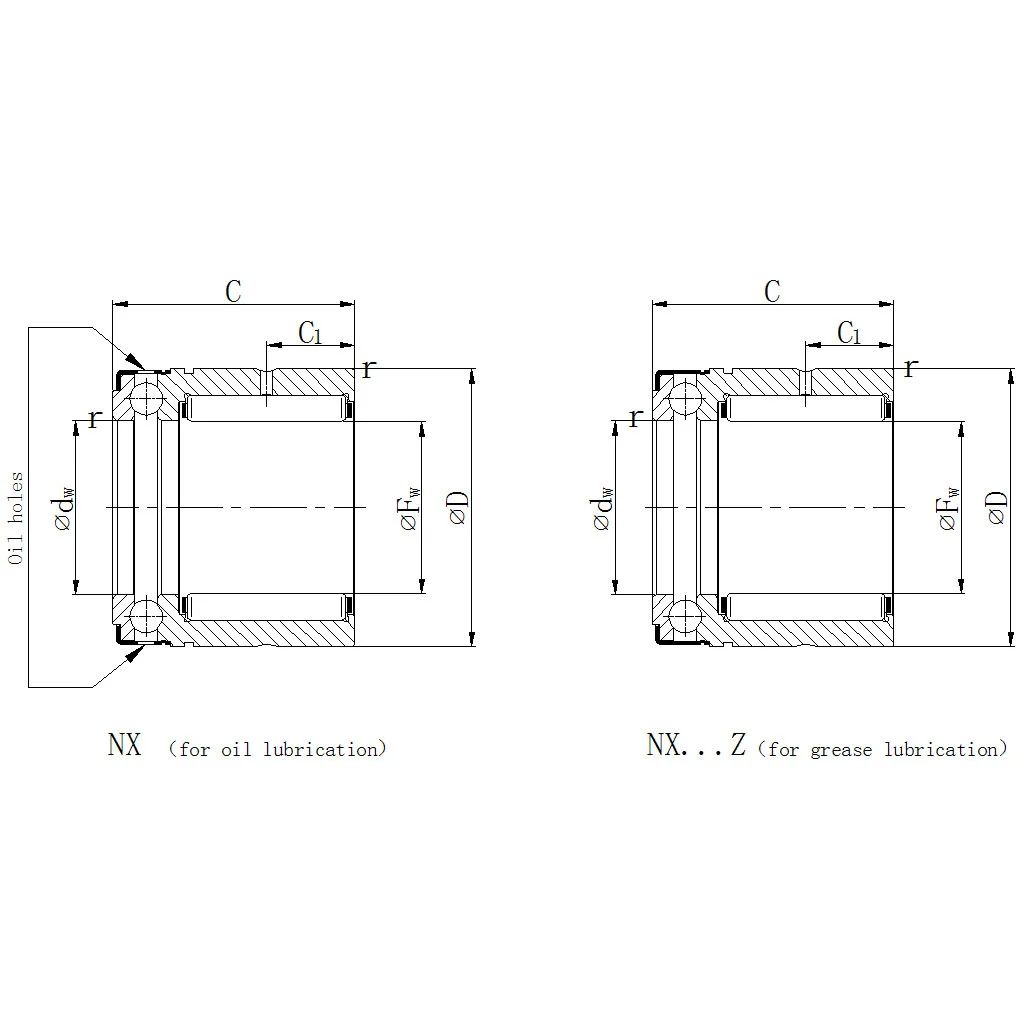

| Yhdistetyt radiaali-/aksiaalilaakerit: NX-sarja | |||||||||||||
| Mitat (mm) | Peruskuormitusluokitukset | ||||||||||||
| Nimitys (öljy) | Nimitys (rasva) | Fw (mm) | D (mm) | C –0,25 (mm) | C1 (mm) | dw E8 (mm) | r min. (mm) | dyn. Cr (KN) | stat. Cor (KN) | dyn. Ca (KN) | Stat. Coa (kn) | Suositeltu sisärengas | Sopivat nepparit |
| NX7-TV | NX7-Z-TV | 7 | 14 | 18 | 4.7 | 7 | 0.3 | 2.85 | 2.65 | 3.15 | 4.3 | – | WR14 |
| NX10 | NX10-Z | 10 | 19 | 18 | 4.7 | 10 | 0.3 | 4.45 | 3.7 | 4.6 | 7.2 | IR6X10X10-IS1 | WR19 |
| NX12 | NX12-Z | 12 | 21 | 18 | 4.7 | 12 | 0.3 | 4.8 | 4.3 | 4.85 | 8.2 | IR8X12X10-IS1 | WR21 |
| NX15 | NX15-Z | 15 | 24 | 28 | 8 | 15 | 0.3 | 10.7 | 12.7 | 5.6 | 10.4 | IR12X15X16 | WR24 |
| NX17 | NX17-Z | 17 | 26 | 28 | 8 | 17 | 0.3 | 11.9 | 15 | 5.8 | 11.5 | IR14X17X17 | WR26 |
| NX20 | NX20-Z | 20 | 30 | 28 | 8 | 20 | 0.3 | 13 | 17.5 | 7 | 14.7 | IR17X20X16 | Wr30 |
| NX25 | NX25-Z | 25 | 37 | 30 | 8 | 25 | 0.3 | 14.9 | 22.4 | 11.1 | 24.3 | IR20X25X16-IS1 | WR37 |
| NX30 | NX30-Z | 30 | 42 | 30 | 10 | 30 | 0.3 | 22.6 | 36 | 11.7 | 28 | IR25X30X20 | WR42 |
| NX35 | NX35-Z | 35 | 47 | 30 | 10 | 35 | 0.3 | 24.3 | 41.5 | 12.4 | 32.5 | IR30X35X20 | WR47 |
| Yhdistetyt radiaali-/aksiaalilaakerit: NKX | ||||||||||||||
| Nimitys | Laakeri kiinnityskorkilla | Fw (mm) | D (mm) | D1 max. (mm) | D2 max. (mm) | C (mm) | C1 (mm) | C2 min. (mm) | dw (mm) | r (mm) | säteittäinen dyn. Cr (KN) | radiaalinen stat. Cor (KN) | aksiaalinen dyn. Cr (KN) | aksiaalinen stat. Cor (KN) |
| NKX10-TV | NKX10-Z-TV | 10 | 19 | 24.1 | 25.2 | 23 | 9 | 6.5 | 10 | 0.3 | 6.2 | 7.8 | 10 | 14 |
| NKX12 | NKX12-Z | 12 | 21 | 26.1 | 27.2 | 23 | 9 | 6.5 | 12 | 0.3 | 9 | 11 | 10.3 | 15.4 |
| NKX15 | NKX15-Z | 15 | 24 | 28.1 | 29.2 | 23 | 9 | 6.5 | 15 | 0.3 | 10.7 | 12.7 | 10.5 | 16.8 |
| NKX17 | NKX17-Z | 17 | 26 | 30.1 | 31.2 | 25 | 9 | 8 | 17 | 0.3 | 11.9 | 15 | 10.8 | 18.2 |
| NKX20 | NKX20-Z | 20 | 30 | 35.1 | 36.2 | 30 | 10 | 10.5 | 20 | 0.3 | 16.4 | 23.8 | 14.3 | 24.7 |
| NKX25 | NKX25-Z | 25 | 37 | 42.1 | 43.2 | 30 | 11 | 9.5 | 25 | 0.6 | 18.8 | 30.5 | 19.6 | 37.5 |
| NKX30 | NKX30-Z | 30 | 42 | 47.1 | 48.2 | 30 | 11 | 9.5 | 30 | 0.6 | 22.6 | 36 | 20.4 | 42 |
| NKX35 | NKX35-Z | 35 | 47 | 52.1 | 53.2 | 30 | 12 | 9 | 35 | 0.6 | 24.3 | 41.5 | 21.2 | 47 |
| NKX40 | NKX40-Z | 40 | 52 | 60.1 | 61.2 | 32 | 13 | 10 | 40 | 0.6 | 26 | 47 | 27 | 63 |
| NKX45 | NKX45-Z | 45 | 58 | 65.2 | 66.5 | 32 | 14 | 9 | 45 | 0.6 | 27.5 | 53 | 28 | 69 |
| Nkx 50 | NKX50-Z | 50 | 62 | 70.2 | 71.5 | 35 | 14 | 10 | 50 | 0.6 | 38 | 74 | 29 | 75 |
| NKX60 | NKX60-Z | 60 | 72 | 85.2 | 86.5 | 40 | 17 | 12 | 60 | 1 | 42 | 90 | 41.5 | 113 |
| NKX70 | NKX70-Z | 70 | 85 | 95.2 | 96.5 | 40 | 18 | 11 | 70 | 1 | 44.5 | 92 | 43 | 127 |
Käytännön sovellusesiintymiä
Teollisuusrobotiikan alueella jotkut yritykset käyttivät CRAB 30 -laakereitamme kuusiakselisissa robottikäsivarsissa. Nämä laakerit käsittelevät tehokkaasti varren pyörimisen synnyttämiä säteittäisiä voimia ja hyötykuorman nostamisesta aiheutuvia aksiaalivoimia, mikä takaa tasaisen ja tarkan liikkeen myös täydellä kapasiteetilla. Yli vuoden käytön aikana valmistaja kirjasi 30 % vähennyksen laakereihin liittyviin huoltotarpeisiin.
Tekstiilikoneiden valmistaja otti CRAB 40 -laakerit kehruurunkoonsa. Laakerit käsittelevät tehokkaasti karan nopeasta pyörimisestä aiheutuvaa radiaalista jännitystä ja langan käämityksen aiheuttamaa aksiaalista jännitystä, mikä johtaa vakaampaan toimintaan ja vähentää kierteiden katkeamista. Asiakas havaitsi tuotteen laadun parantuneen 20 % vaihdon jälkeen.
Meidän Laatu Edge
Me BMT-yhtiössä tiedämme hyvin, että yhdistetyillä radiaali-/aksiaalilaakereilla on tärkeä rooli koneen sujuvan toiminnan ylläpitämisessä. Jokainen laakeri suorittaa sarjan tiukkoja testejä ja materiaalianalyysiä, jotka varmistavat tarkkojen toleranssien ja kuormitustestauksen käytön suorituskyvyn tarkistamiseksi eri olosuhteissa. Teemme tämän, koska olemme oppineet asiakkailtamme, että teollisuusskenaarioissa.BMT:n luotettavat laakerit voivat olla tärkeä tekijä jatkuvassa tuotannossa.
