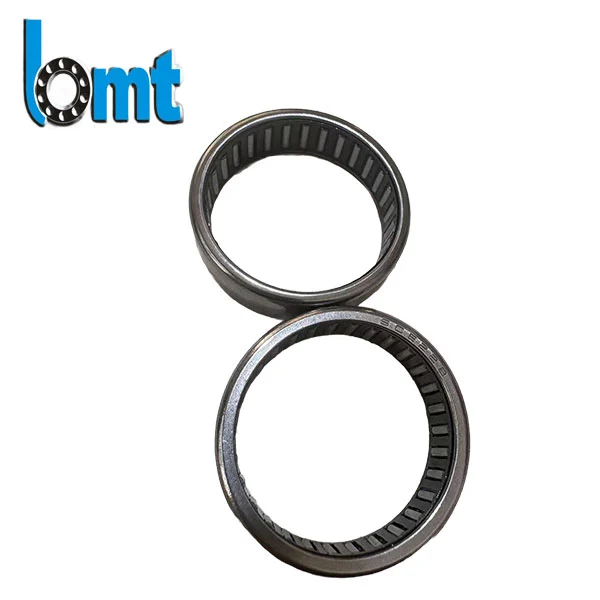

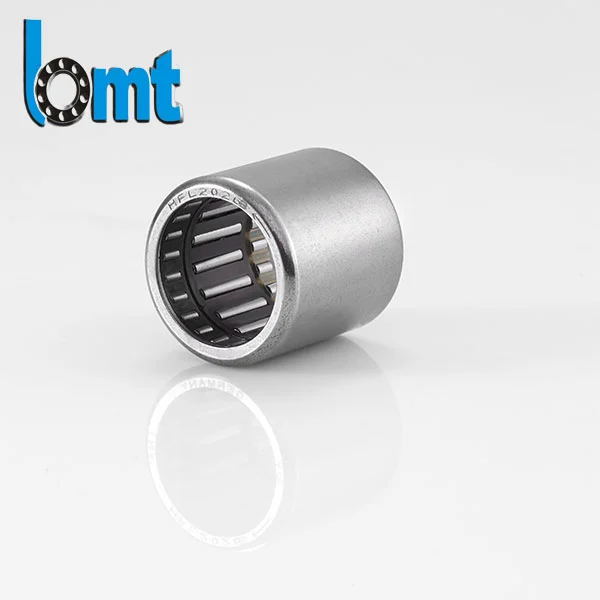

Drawd Cup neularullalaakerit
BMT Bearings valmistaa Drawn Cup -neularullalaakereita, jotka on suunniteltu sovelluksiin, joissa asennustila on rajallinen, mutta säteittäinen kuorma on suuri. Ohutseinämäinen ulkorengasrakenne mahdollistaa kompaktin asennuksen kantavuuskapasiteetista tinkimättä, joten tämä laakeri soveltuu tehokkaisiin mekaanisiin järjestelmiin.
Näitä laakereita käytetään laajalti sähkömoottoreissa, autojen voimansiirroissa, vaihdejärjestelmissä, maatalouskoneissa ja teollisuustyökaluissa, joissa vaaditaan vakaata pyörimistä ja tasaista kuorman jakautumista.
Suunnitteluhaaste Tämä laakeri ratkaisee
Kompakteissa voimansiirtojärjestelmissä insinöörit kohtaavat usein kolme toistuvaa ongelmaa:
- Rajoitettu radiaalinen asennustila
- Korkea radiaalikuormitusvaatimus
- Varhainen kuluminen, joka johtuu epätasaisesta kuorman jakautumisesta vakiokuulalaakereissa
Vedetyt kupin neularullalaakerit korjaavat nämä olosuhteet lisäämällätelojen ja juoksuradan välinen kosketuspinta, mikä vähentää jännityksen keskittymistä ja parantaa kuorman jakautumista jatkuvan käytön aikana.
Rakennesuunnittelu ja toimintaperiaate
Toisin kuin syväurakuulalaakerit, tämä tuote käyttää aneularullarakenne ohutseinäisellä ulkorenkaalla.
Tärkeimmät suunnitteluominaisuudet:
- Ohut meistetty ulkorengasvähentää asunnon tilantarvetta
- Pitkät sylinterimäiset rullatlisää kosketusaluetta kilparadan kanssa
- Suuri säteittäinen kuormituskykykompakteissa mitoissa
- Sopii käytettäväksipuristusasennus kotelon reikään
Tämä rakenne on erityisen tehokas järjestelmissä, joissa säteittäinen kuormitus on hallitseva ja aksiaalinen kuorma minimaalinen tai muiden komponenttien ohjaama.
Tekniset parametrit
| KOKO (mm) | Peruskuormitusluokitus | |||||
| laakeri malli | Fw | D | C -0,3 | r min. | Peruskuormitusarvo Cr KN | Peruskuormitusluokka Cor KN |
| HK0408 | 4 | 8 | 8 | 0.3 | 1.69 | 1.24 |
| HK0509 | 5 | 9 | 9 | 0.4 | 2.28 | 1.89 |
| HK0606 | 6 | 10 | 6 | 0.4 | 1.53 | 1.16 |
| HK0608 | 6 | 10 | 8 | 0.4 | 1.93 | 1.57 |
| HK0609 | 6 | 10 | 9 | 0.4 | 2.71 | 2.47 |
| HK0709 | 7 | 11 | 9 | 0.4 | 2.95 | 2.8 |
| HK0808 | 8 | 12 | 8 | 0.4 | 2.61 | 2.47 |
| HK0810 | 8 | 12 | 10 | 0.4 | 3.61 | 3.75 |
| HK0908 | 9 | 13 | 8 | 0.4 | 3.37 | 3.56 |
| HK0910 | 9 | 13 | 10 | 0.4 | 4.04 | 4.42 |
| HK0912 | 9 | 13 | 12 | 0.4 | 5.04 | 5.99 |
| HK1010 | 10 | 14 | 10 | 0.4 | 4.18 | 4.85 |
| HK1012 | 10 | 14 | 12 | 0.4 | 5.23 | 6.46 |
| HK1015 | 10 | 14 | 15 | 0.4 | 6.46 | 8.36 |
| HK1210 | 12 | 16 | 10 | 0.4 | 4.7 | 5.89 |
| HK1212 | 12 | 18 | 12 | 0.8 | 6.18 | 6.94 |
| HK1312 | 13 | 19 | 12 | 0.8 | 6.46 | 7.51 |
| HK1412 | 14 | 20 | 12 | 0.8 | 6.75 | 8.08 |
| HK1512 | 15 | 21 | 12 | 0.8 | 7.51 | 8.93 |
| HK1516 | 15 | 21 | 16 | 0.8 | 9.98 | 13.68 |
| HK1522-ZW | 15 | 21 | 22 | 0.8 | 12.73 | 18.53 |
| HK1612 | 16 | 22 | 12 | 0.8 | 7.22 | 9.22 |
| HK1616 | 16 | 22 | 16 | 0.8 | 10.36 | 14.54 |
| HK1622-ZW | 16 | 22 | 22 | 0.8 | 12.45 | 18.43 |
| HK1712 | 17 | 23 | 12 | 0.8 | 7.51 | 9.79 |
| HK1812 | 18 | 24 | 12 | 0.8 | 7.7 | 10.36 |
| HK1816 | 18 | 24 | 16 | 0.8 | 11.02 | 16.44 |
| HK2010 | 20 | 26 | 10 | 0.8 | 6.08 | 7.79 |
| HK2012 | 20 | 26 | 12 | 0.8 | 8.17 | 11.5 |
| HK2016 | 20 | 26 | 16 | 0.8 | 12.07 | 19.1 |
| HK2020 | 20 | 26 | 20 | 0.8 | 14.92 | 24.7 |
| HK2030-ZW | 20 | 26 | 30 | 0.8 | 20.71 | 38 |
| HK2210 | 22 | 28 | 10 | 0.8 | 7.13 | 9.98 |
| HK2212 | 22 | 28 | 12 | 0.8 | 8.65 | 12.73 |
| HK2216 | 22 | 28 | 16 | 0.8 | 12.73 | 21 |
| HK2220 | 22 | 28 | 20 | 0.8 | 15.68 | 27.55 |
| HK2512 | 25 | 32 | 12 | 0.8 | 10.45 | 14.44 |
| HK2516 | 25 | 32 | 16 | 0.8 | 14.82 | 22.8 |
| HK2520 | 25 | 32 | 20 | 0.8 | 18.91 | 31.35 |
| HK2526 | 25 | 32 | 26 | 0.8 | 24.23 | 42.75 |
| HK2538-ZW | 25 | 32 | 38 | 0.8 | 32.3 | 62.7 |
| HK2816 | 28 | 35 | 16 | 0.8 | 15.58 | 25.18 |
| HK2820 | 28 | 35 | 20 | 0.8 | 19.86 | 34.2 |
| HK3012 | 30 | 37 | 12 | 0.8 | 11.5 | 17.29 |
| HK3016 | 30 | 37 | 16 | 0.8 | 16.34 | 27.55 |
| HK3020 | 30 | 37 | 20 | 0.8 | 20.9 | 37.53 |
| HK3022 | 30 | 37 | 22 | 0.8 | 23.56 | 43.7 |
| HK3026 | 30 | 37 | 26 | 0.8 | 26.6 | 51.3 |
| HK3038-ZW | 30 | 37 | 38 | 0.8 | 35.63 | 75.05 |
| HK3220 | 32 | 39 | 20 | 0.8 | 20.7 | 38.25 |
| HK3224 | 32 | 39 | 24 | 0.8 | 24.75 | 48.6 |
| HK3512 | 35 | 42 | 12 | 0.8 | 11.79 | 19.17 |
| HK3516 | 35 | 42 | 16 | 0.8 | 16.83 | 30.15 |
| HK3520 | 35 | 42 | 20 | 0.8 | 21.42 | 41.4 |
| HK4012 | 40 | 47 | 12 | 0.8 | 12.6 | 21.87 |
| HK4016 | 40 | 47 | 16 | 0.8 | 18 | 34.65 |
| HK4020 | 40 | 47 | 20 | 0.8 | 22.95 | 46.8 |
| HK4512 | 45 | 52 | 12 | 0.8 | 13.41 | 24.75 |
| HK4516 | 45 | 52 | 16 | 0.8 | 19.17 | 38.7 |
| HK4520 | 45 | 52 | 20 | 0.8 | 24.3 | 53.1 |
| HK5020 | 50 | 58 | 20 | 0.8 | 27.9 | 56.7 |
| HK5025 | 50 | 58 | 25 | 0.8 | 34.65 | 75.6 |
| HK5520 | 55 | 63 | 20 | 0.8 | 28.35 | 60.3 |
| HK5528 | 55 | 63 | 28 | 0.8 | 39.6 | 92.7 |
| HK6012 | 60 | 68 | 12 | 0.8 | 15.66 | 28.8 |
| HK6020 | 60 | 68 | 20 | 0.8 | 30.15 | 67.5 |
| HK6032 | 60 | 68 | 32 | 0.8 | 47.7 | 121.5 |

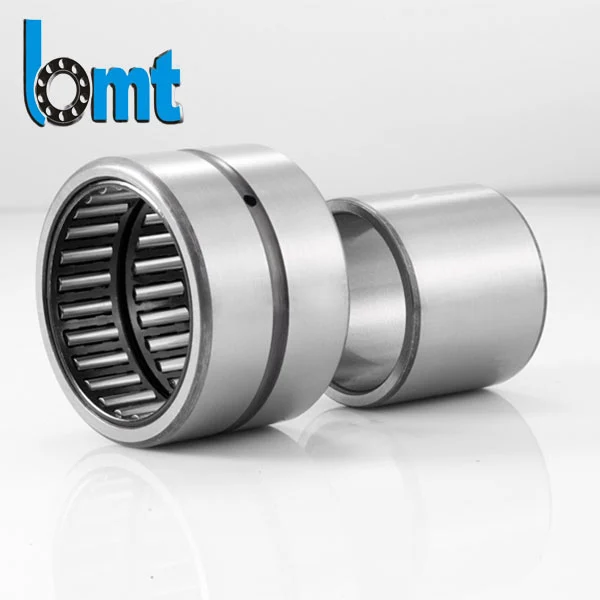

Alla olevassa taulukossa on lueteltu 10 jatkuvaa vedettyä neularullalaakeria BMT Companylta:
Laakerin nro Päämitat (mm) (d × S × K) Dynaaminen kuormitusarvo (kN) Staattinen kuormitus (kN)
| NK 5/12 | 5×12×12 | 5.8 | 6.2 |
| NK 6/16 | 6×16×16 | 8.3 | 9.0 |
| NK 18.7 | 7×18×18 | 10.5 | 11.2 |
| NK 8/20 | 8×20×20 | 12.1 | 13.0 |
| NK 22.10 | 10×22×22 | 14.6 | 16.0 |
| NK 25.12 | 12×25×25 | 17.2 | 19.5 |
| NK 15/30 | 15×30×30 | 22.0 | 24.8 |
| NK 17/35 | 17×35×35 | 28.5 | 32.0 |
| NK 20/40 | 20×40×40 | 35.0 | 39.5 |
| NK 25/47 | 25×47×47 | 42.5 | 48.0 |
Materiaalin ja lämpökäsittelyn hallinta
Laakerin suorituskyky riippuu materiaalin stabiilisuudesta ja mittojen hallinnasta tuotannon aikana.
BMT Drawn Cup -neularullalaakerit valmistetaan käyttämällä:
- Korkeahiilinen kromiteräs (GCr15 / ekvivalentti)
- Ohjattu kylmämuovausprosessi ulkorenkaan tarkkuuteen
- Karkaistut neularullat, joissa pintakäsittely vähentää kitkaa
- Stabiloitu lämpökäsittelyprosessi kovuuden tasaisuuden säilyttämiseksi
Jokaista erää valvotaan johdonmukaisuuden säilyttämiseksi:
- Kovuuden jakautuminen
- Rullien pyöreys
- Kilparadan pinnan laatu
- Mittatoleranssi puristussovitusolosuhteissa
Tyypilliset sovellukset
Teollisten käyttötapojen perusteella tätä laakerityyppiä käytetään yleisesti:
- Kompaktit vaihteistot ja alennusjärjestelmät
- Moottoripyörien voimansiirtokokoonpanot
- Maatalouskoneiden käyttöjärjestelmät
- Sähkötyökalut (nopeat kompaktit moottorit)
- Autojen ohjaus- ja apujärjestelmät
- Kuljetinrullat ja teollisuusautomaatiojärjestelmät
Se sopii parhaiten silloin, kunTilarajoitukset estävät suurempien laakerikokoonpanojen käytön.
Suorituskykyominaisuudet käytössä
1. Suuri säteittäinen kuormituskapasiteetti rajoitetussa tilassa
Neularullarakenne jakaa kuorman suuremmalle kosketuslinjalle, mikä parantaa kantavuuden tehokkuutta pistekosketuskuulalaakereihin verrattuna.
2. Vakaa kierto jatkuvassa käytössä
Kun laakeri on voideltu oikein, se säilyttää vakaan liikkeen pitkillä käyttöjaksoilla vähentäen tärinää.
3. Kompakti rakenneintegraatio
Ohut ulkorengas mahdollistaa suoran puristussovituksen kotelon reikiin, mikä vähentää ylimääräisten laakeripesien tarvetta kompakteissa kokoonpanoissa.
Valmistus ja laadunvalvonta
Erän johdonmukaisuuden varmistamiseksi OEM-sovelluksissa tuotanto sisältää:
- Ulkorenkaan geometrian mittatarkastus
- Telan halkaisijan ja pyöreyden mittaus
- Radiaalinen välyksen säätö ennen asennusta
- Ratapintojen kovuustestaus
- Ajomelun ja tärinän tarkastukset näytteenottoperusteisesti
Parempaa vakautta vaativiin teollisuussovelluksiin on saatavana EMQ-luokan vaihtoehtoja, joissa on tiukempi melun ja pinnan viimeistelyn hallinta.
Asennus- ja sovellusvaatimukset
Laakerin suorituskyky riippuu suuresti asennusolosuhteista. Seuraavat tekijät vaikuttavat suoraan käyttöikään:
- Akselin ja kotelon mittatoleranssin tarkkuus
- Oikea puristusvoima asennuksen aikana
- Riittävä voitelu (rasva- tai öljykalvon stabiilisuus)
- Vältä kohdistusvirheitä asennuksen aikana
- Epänormaalin aksiaalisen iskukuormituksen rajoittaminen
Todellisissa sovelluksissa kohdistusvirhe ja riittämätön voitelu ovat yleisimpiä syitä ennenaikaiseen vioittumiseen materiaalivirheiden sijaan.
Vertailu vakiokuulalaakereihin
Kompakteissa voimansiirtojärjestelmissä:
| Ominaisuus | Kuulalaakerit | Drawd Cup neularullalaakerit |
|---|---|---|
| Radiaalinen kantavuus | Kohtalainen | Korkea |
| Tilan tarve | Korkeampi | Alentaa |
| Yhteyden tyyppi | Pistekontakti | Linjakontakti |
| Soveltuu kompaktiin muotoiluun | Rajoitettu | Vahva |
| Jatkuva raskaan kuormituksen suorituskyky | Kohtalainen kulumisriski | Vakaampi kuormanjako |
OEM-valmistuskyky
BMT Bearings tukee teollisuusasiakkaita, jotka tarvitsevat vakaata massatuotantoa yhdenmukaisilla eritelmillä.
OEM-palveluihin kuuluvat:
- Ei-standardin kokoinen räätälöinti
- Pintamerkintä (laser tai leimaus)
- Pakkauksen räätälöinti vientivaatimuksiin
- Rasvatyypin valinta käyttöympäristön mukaan
- Teknisen piirustuksen vahvistus ennen tuotantoa
- Erän jäljitettävyys teolliseen laadunvalvontaan
Tuotantokapasiteetti ja tarkastusjärjestelmät on suunniteltu pitkän aikavälin toimitusten johdonmukaisuuteen toistuvissa OEM-tilauksissa.
Käytännöllinen käyttö
Käyttöiän pidentämiseksi todellisissa käyttöympäristöissä:
- Yhdistä akselin kovuus laakerin spesifikaatioiden kanssa
- Varmista oikea kotelon reiän toleranssi puristussovitetussa suunnittelussa
- Käytä sopivia voiteluvälejä nopeuden/kuormituksen mukaan
- Vältä iskukuormitusta asennuksen aikana
- Huolehdi kokoonpanoympäristön puhtaudesta
Oikea asennus ja voitelu vaikuttavat laakerien käyttöikään enemmän kuin materiaalierot yksinään.
Drawn Cup -neularullalaakerit on suunniteltukompaktit mekaaniset järjestelmät, jotka vaativat suurta säteittäistä kuormitusta ja vakaata pyörimiskykyä. Niiden ohutseinämäinen rakenne mahdollistaa tehokkaan tilankäytön, kun taas neulatelan geometria parantaa kuorman jakautumista jatkuvassa käyttöympäristössä.
