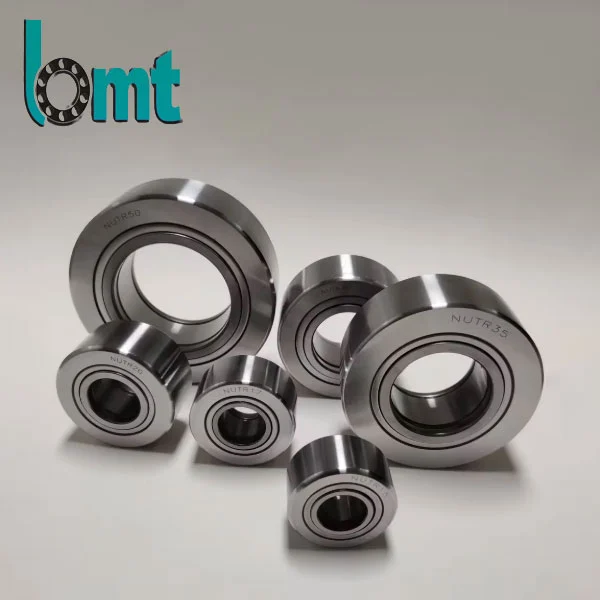

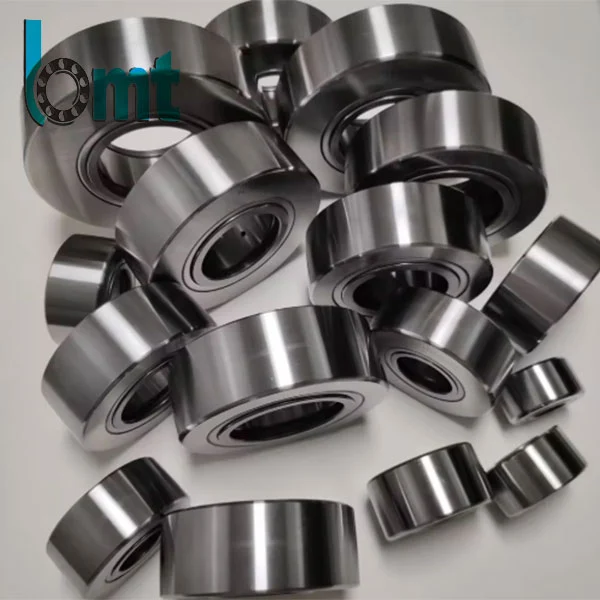

Yoke-tyyppiset telarullat

Yoke Type Track Rollers ovat erikoislaakereita, joissa on ikeen muotoinen kotelo ja jotka on suunniteltu kiertämään liikettä tai tukemaan lineaarista liikettä telajärjestelmissä. Niitä käytetään laajasti pakkauskoneissa, teollisuusautomaatiossa ja materiaalinkäsittelylaitteissa. Pyörivässä ulkorenkaassa on kruunumainen tai sylinterimäinen pinta, jonka sisällä on vierintäelementtejä, mikä mahdollistaa säteittäisen kuormituksen ja satunnaisen aksiaalisen työntövoiman käsittelyn erilaisissa käyttöympäristöissä.

Lähetä kysely

Tuotteen Kuvaus

Mistä tämä tuote on tehty

Yoke Type Track Rollers koostuu U-muotoisesta ikeestä (jossa on kiinnitysreiät kiinteää asennusta varten), ulkorenkaasta, joka pyörii keskiakselin ympärillä, ja vierintäelementeistä – yleensä neularullia. Useimmissa malleissa on tiivisteet, jotka estävät lian, roskien tai veden pääsyn sisään, mikä on hyödyllistä sekä sisä- että ulkotilojen välillä.

Yleensä taotusta teräksestä valmistettu ike on käsitelty rakenteellisen lujuuden lisäämiseksi, ja ulkorengas on karkaistu kestämään kulumista joutuessa kosketuksiin ohjauskiskojen tai kiskojen kanssa. Kenttähavaintojen perusteella tämä rakenne mahdollistaa vakaan asennuksen ja tasaisen suorituskyvyn sovelluksissa, joissa komponentit liikkuvat ennalta määritettyjä reittejä pitkin.

Yoke Type Track Rollers

Tekniset parametrit

		Yoke-tyyppiset telarullat: LR-sarja
	Mitat (mm)				Peruskuormitusluokitukset
Nimitys	D	d	C	rmin.	dyn. Cr w KN	stat. Cor w KN
LR50/5NPPU	17	5	7	0.2	1.69	0.94
LR50/6NPPU	19	6	9	0.3	2.7	1.37
LR50/7NPPU	22	7	10	0.3	3.3	1.7
LR50/8NPPU	24	8	11	0.3	4.3	2.39
LR5000 KDD	28	10	12	0.3	4.75	2.85
LR5000 KDDU	28	10	12	0.3	4.75	2.85
LR5000 ydinvoimala	28	10	12	0.3	4.75	2.85
LR5000 NPPU	28	10	12	0.3	4.75	2.85
LR5001 KDD	30	12	12	0.3	5.1	3.1
LR5001 KDDU	30	12	12	0.3	5.1	3.1
LR5001 ydinvoimala	30	12	12	0.3	5.1	3.1
LR5001NPPU	30	12	12	0.3	5.1	3.1
LR5200 KDD	32	10	14	0.6	6.8	4.1
LR5200 KDDU	32	10	14	0.6	6.8	4.1
LR5200 NPP	32	10	14	0.6	6.8	4.1
LR5200NPPU	32	10	14	0.6	6.8	4.1
LR5002 KDD	35	15	13	0.3	6.5	4.15
LR5002 KDDU	35	15	13	0.3	6.5	4.15
LR5002 ydinvoimala	35	15	13	0.3	6.5	4.15
LR5002 NPPU	35	15	13	0.3	6.5	4.15
LR5201 KDD	35	12	15.9	0.6	8.7	5.2
LR5201 KDDU	35	12	15.9	0.6	8.7	5.2
LR5201 NPP	35	12	15.9	0.6	8.7	5.2
LR5201 NPPU	35	12	15.9	0.6	8.7	5.2
LR5003 KDD	40	17	14	0.3	7.8	5.3
LR5003 KDDU	40	17	14	0.3	7.8	5.3
LR5003 ydinvoimala	40	17	14	0.3	7.8	5.3
LR5003 NPPU	40	17	14	0.3	7.8	5.3
LR5202 KDD	40	15	15.9	0.6	10	6.3
LR5202 KDDU	40	15	15.9	0.6	10	6.3
LR5202 NPP	40	15	15.9	0.6	10	6.3
LZ5202 NPpu	40	15	15.9	0.6	10	6.3
LR5004 KDD	47	20	16	0.6	11.7	7.7
LR5004 KDDU	47	20	16	0.6	11.7	7.7
LR5004 NPPD	47	20	16	0.6	11.7	7.7
LR5004 NPPU	47	20	16	0.6	11.7	7.7
LR5203 KDD	47	17	17.5	0.6	12.8	8.4
LR5203 KDDU	47	17	17.5	0.6	12.8	8.4
LR5203 NPP	47	17	17.5	0.6	12.8	8.4
Lr5203 NPpu	47	17	17.5	0.6	12.8	8.4
LR5005 KDD	52	25	16	0.6	11.8	8.2
LR5005 KDDU	52	25	16	0.6	11.8	8.2
LR5005 ydinvoimala	52	25	16	0.6	11.8	8.2
LR5005NPPU	52	25	16	0.6	11.8	8.2
LR5204 KDD	52	20	20.6	1	16.1	10.7
LR5204 KDDU	52	20	20.6	1	16.1	10.7
LR5204 NPP	52	20	20.6	1	16.1	10.7
LR5204NPPU	52	20	20.6	1	16.1	10.7
LR5303 KDD	52	17	22.2	1	17.5	11.3
LR5303 KDDU	52	17	22.2	1	17.5	11.3
LR5303 NPP	52	17	22.2	1	17.5	11.3
LR5303 NPPU	52	17	22.2	1	17.5	11.3
LR5006 KDD	62	30	19	1	16.1	11.9
LR5006 KDDU	62	30	19	1	16.1	11.9
LR5006 ydinvoimala	62	30	19	1	16.1	11.9
LR5006NPPU	62	30	19	1	16.1	11.9
LR5205 KDD	62	25	20.6	1	18.8	13.2
LR5205 KDDU	62	25	20.6	1	18.8	13.2
LR5205 NPP	62	25	20.6	1	18.8	13.2
LZ5205 npu	62	25	20.6	1	18.8	13.2
LR5304 KDD	62	20	22.2	1.1	21.5	14.8
LR5304 KDDU	62	20	22.2	1.1	21.5	14.8
LR5304 NPP	62	20	22.2	1.1	21.5	14.8
LR5304 NPPU	62	20	22.2	1.1	21.5	14.8
LR5007 KDD	68	35	20	1	17.8	13.3
LR5007 KDDU	68	35	20	1	17.8	13.3
LR5007 ydinvoimala	68	35	20	1	17.8	13.3
LR5007NPPU	68	35	20	1	17.8	13.3
LR5206 KDD	72	30	23.8	1	25	18
LR5206 KDDU	72	30	23.8	1	25	18
LR5206 NPP	72	30	23.8	1	25	18
LR5206NPPU	72	30	23.8	1	25	18
LR5305 KDD	72	25	25.4	1.1	28	19.9
LR5305 KDDU	72	25	25.4	1.1	28	19.9
LR5305 NPP	72	25	25.4	1.1	28	19.9
LR5305 NPPU	72	25	25.4	1.1	28	19.9
LR5207 KDD	80	35	27	1.1	31	22.8
LR5207 KDDU	80	35	27	1.1	31	22.8
LR5207 NPP	80	35	27	1.1	31	22.8
Lr5207 NPU	80	35	27	1.1	31	22.8
LR5306 KDD	80	30	30.2	1.1	35.5	25.5
LR5306 KDDU	80	30	30.2	1.1	35.5	25.5
LR5306 NPP	80	30	30.2	1.1	35.5	25.5
Lr5306 nppu	80	30	30.2	1.1	35.5	25.5
LR5208 KDD	85	40	30.2	1.1	35	26
LR5208 KDDU	85	40	30.2	1.1	35	26
LR5208 NPP	85	40	30.2	1.1	35	26
LR5208 NPPU	85	40	30.2	1.1	35	26
LR5307 KDD	90	35	34.9	1.5	44	32.5
LR5307 KDDU	90	35	34.9	1.5	44	32.5
LR5307 NPP	90	35	34.9	1.5	44	32.5
Lr5307 nppu	90	35	34.9	1.5	44	32.5
LR5308 KDD	100	40	36.5	1.5	54	40.5
LR5308 KDDU	100	40	36.5	1.5	54	40.5
LR5308 NPP	100	40	36.5	1.5	54	40.5
Lr5308 nppu	100	40	36.5	1.5	54	40.5

Yoke-tyyppiset telarullat:
NATV, NATR
	Koko (mm)
malli	d	d2	D	B	C
NATV 5 PP	5	12	16	12	11
NATR 5 PP	5	12	16	12	11
NATV 6 PP	6	14	19	12	11
NATR 6 PP	6	14	19	12	11
NATV 8 PP	8	19	24	15	14
NATR 8 PP	8	19	24	15	14
NATV 10 PP	10	23	30	15	14
NATR 10 PP	10	23	30	15	14
NATV 12 PP	12	25	32	15	14
NATR 12 PP	12	25	32	15	14
NATV 15 PP	15	27	35	19	18
NATR 15 PP	15	27	35	19	18
NATV 17 PP	17	32	40	21	20
NATR 17 PP	17	32	40	21	20
NATV 20 PP	20	37	47	25	24
NATR 20 PP	20	37	47	25	24
NATV 25 PP	25	42	52	25	24
NATR 25 PP	25	42	52	25	24
NATV 30 PP	30	51	62	29	28
NATR 30 PP	30	51	62	29	28
NATV 35 PP	35	58	72	29	28
NATR 35 PP	35	58	72	29	28
NATV 40 PP	40	66	80	32	30
NATR 40 PP	40	66	80	32	30
NATV 45 PP	45	72	85	32	30
NATR 45 PP	45	72	85	32	30
NATV 50 PP	50	76	90	32	30
NATR 50 PP	50	76	90	32	30

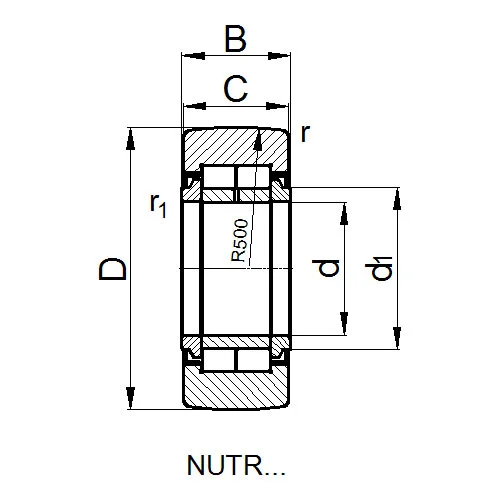

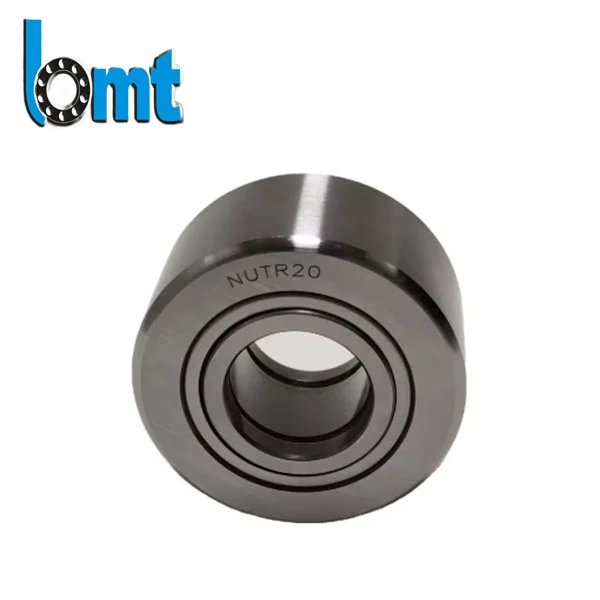

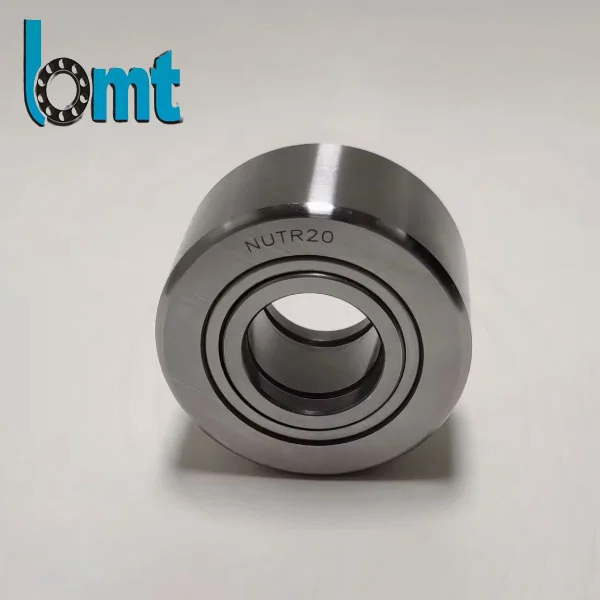

NUTR PWTR
	Mitat (mm)							Peruskuormitusluokitukset
Nimitys	D	d	B	C	d1	rmin.	r1min.	dyn. Cr KN	stat. Cor KN	PermKN:lle	PermKN:lle
RAVINTO 15	35	15	19	18	20	0.6	0.3	15	16.8	8.6	16.8
PWTR15-2RS	35	15	19	18	20	0.6	0.3	11.6	11.3	9.4	11.3
NUTR17	40	17	21	20	22	1	0.5	18.4	22.6	13.1	22.6
PWTR17-2RS	40	17	21	20	22	1	0.5	13.2	13.8	13.8	13.8
NUTR1542	42	15	19	18	20	0.6	0.3	18.1	21.9	21.9	21.9
PWTR1542-2RS	42	15	19	18	20	0.6	0.3	13.5	14.1	14.1	14.1
NUTR1747	47	17	21	20	22	1	0.5	21.3	28	28	28
PWTR1747-2RS	47	17	21	20	22	1	0.5	14.8	16.4	16.4	16.4
NUTR20	47	20	25	24	27	1	0.5	28	35	16.4	33
PWTR20-2RS	47	20	25	24	27	1	0.5	23.2	25.5	18.3	25.5
NUTR2052	52	20	25	24	27	1	0.5	31.5	41	38.5	41
PWTR2052-2RS	52	20	25	24	27	1	0.5	25.5	29.5	29.5	29.5
NUTR25	52	25	25	24	31	1	0.5	29	37.5	17.3	34.5
PWTR25-2RS	52	25	25	24	31	1	0.5	24.2	28	19.3	28
NUTR2562	62	25	25	24	31	1	0.5	35.5	50	50	50
PWTR2562-2RS	62	25	25	24	31	1	0.5	29	36	36	36
Nutr30	62	30	29	28	38	1	0.5	40	50	23.5	46.5
PWTR30-2RS	62	30	29	28	38	1	0.5	35	39.5	25.5	39.5
NUTR3072	72	30	29	28	38	1	0.5	47.5	64	64	64
PWTR3072-2RS	72	30	29	28	38	1	0.5	41	49	49	49
NUTR35	72	35	29	28	44	1.1	0.6	44.5	60	32	60
PWTR35-2RS	72	35	29	28	44	1.1	0.6	38.5	46.5	34.5	46.5
NUTR3580	80	35	29	28	44	1.1	0.6	51	72	72	72
PWTR3580-2RS	80	35	29	28	44	1.1	0.6	43.5	55	55	55
NUTR40	80	40	32	30	50.5	1.1	0.6	55	75	30.5	60
PWTR40-2RS	80	40	32	30	50.5	1.1	0.6	44.5	53	35	53
NUTR45	85	45	32	30	55.2	1.1	0.6	56	78	31.5	61
PWTR45-2RS	85	45	32	30	55.2	1.1	0.6	45	55	36	55
NUTR4090	90	40	32	30	50.5	1.1	0.6	66	95	84	95
PWTR4090-2RS	90	40	32	30	50.5	1.1	0.6	52	66	66	66
NUTR50	90	50	32	30	59.8	1.1	0.6	57	81	32	62
PWTR50-2RS	90	50	32	30	59.8	1.1	0.6	45.5	57	37	57
NUTR45100	100	45	32	30	55.2	1.1	0.6	71	107	106	107
PWTR45100-2RS	100	45	32	30	55.2	1.1	0.6	56	74	74	74
NUTR50110	110	50	32	30	59.8	1.1	0.6	76	120	120	120
PWTR50110-2RS	110	50	32	30	59.8	1.1	0.6	59	82	82	82

Mitä etuja se tarjoaa

•Kuormankantokyky: Yoke-tyyppiset telarullat pystyvät hallitsemaan merkittäviä säteittäisiä kuormia vankan ikeen rakenteen ja vierintäelementtien optimoidun järjestelyn ansiosta. Tämä tekee niistä sopivia laitteisiin, kuten automaattisiin ohjattuihin ajoneuvoihin (AGV) tai kokoonpanolinjan kuljettimiin, joissa luotettava painotuki on välttämätöntä.

•Joustava asennus: U-muotoinen haarukka, jossa on valmiiksi poratut reiät, yksinkertaistaa asennusta. Näiden rullien käyttäjät huomaavat usein, että rakenne nopeuttaa vaihto- ja kokoonpanomenettelyjä.

•Kestävyys kaikenlaisissa olosuhteissa: Tukevat tiivisteet auttavat suojaamaan sisäosia epäpuhtauksilta ja vähentävät huoltotiheyttä pölyisissä tai kosteissa ympäristöissä. Ympäristöissä, joissa materiaaleja käsitellään ulkona tai ruoanvalmistuksessa, tämä laatu on erityisen arvostettu.

Tosimaailman käyttötapaukset

•Teollisuusautomaatio: Robottihitsausasemilla Yoke Type Track Rollers ohjaa robottikäsivarsien liikettä lineaarisia raitoja pitkin tukemalla varren painoa samalla varmistaen tarkan asennon. Automaatiojärjestelmäintegraattorin palautteen ansiosta nämä telat ovat auttaneet takaamaan luotettavan toiminnan pitkienkin tuotantoajojen aikana.

• Materiaalinkäsittely: Varaston kuljetinjärjestelmissä nämä rullat tukevat raskaita kuormalavoja niiden liikkuessa ohjauskiskoja pitkin. Telojen tiivisterakenne on logistiikkalaitteiden valmistajan mukaan vähentänyt huoltotarvetta pölyisissä tiloissa.

Lähestymistapamme laatuun

BMT:llä ymmärrämme, että Yoke-tyyppiset telarullat toimivat erilaisissa ja usein vaativissa olosuhteissa, joten laatu on edelleen painopiste. Jokaisen telan ulkorenkaan kovuus, tiivisteen toimivuus ja ikeen rakenteellinen eheys tutkitaan. Näiden tarkastusten tarkoituksena on auttaa varmistamaan, että tuote täyttää tyypilliset suorituskykyvaatimukset sille tarkoitetuissa sovelluksissa.
