Moottorin meluosa: Normaali laakeriääni vs. epänormaali melu – voitko kertoa eron?

Jopa edistyneellä valmistustekniikalla,laakeritsynnyttävät väistämättä melua – perustavanlaatuista suhdetta niiden luontaisen värähtelyn ja äänen välillä. Tämä tärinän ja äänen esiintyminen ei välttämättä tarkoita suorituskykyongelmaa tai välitöntä vikaa. Tärkeintä on erottaa normaalit toimintaäänet ja poikkeavuussignaalit.

Useita yleisiä normaaleja laakerien ääniä

1. Raceway Sound

Kilparataääni on kaikkien vierintälaakerien synnyttämä perusmelu, ja se on tyypillisesti melustandardien vertailukohta.

Mekanismi: Huolimatta ylivoimaisesta työstyksestä, mikroskooppinen aaltoilu ja muotovirheet jäävät laakerirenkaiden ratoihin ja vierintäelementtien pintoihin. Nämä epätäydellisyydet aiheuttavat pieniä vaihteluita kosketusjoustavuudessa kulkuratojen ja vierintäelementtien välillä. Nämä kimmovoiman vaihtelut toimivat mikroviritysvoimana laakerinrenkaissa, mikä johtaa värähtelyihin, jotka koetaan kilpaääneksi.

Ominaisuudet:

Melu ja tärinä ovat satunnaisia.

Tärinätaajuus on yli 1 kHz.

Hallitseva melutaajuus pysyy lähes vakiona nopeuden muutoksista huolimatta, mutta äänenpainetaso kasvaa pyörimisnopeuden myötä.

Äänenpainetaso nousee jyrkästi suuremman säteittäisen sisäisen välyksen myötä.

Lisääntynyt kotelon jäykkyys alentaa yleistä äänenpainetasoa; jopa nopeuden kasvaessa äänenpainetason nousu on minimaalista.

Korkeampi voiteluaineen viskositeetti johtaa alhaisempaan äänenpainetasoon. Rasvavoitelussa sekä perusöljyn viskositeetti että saippuakuitujen muoto/koko voivat vaikuttaa melutasoon.

Huomautus: Rataäänen herättämä akustinen energia on rajoitettu. Esimerkiksi korkealaatuinen 6203-laakeri tuottaa normaaliolosuhteissa tyypillisesti 24–27 dB:n (äänenpaineen) välisen kiipeilyäänen.

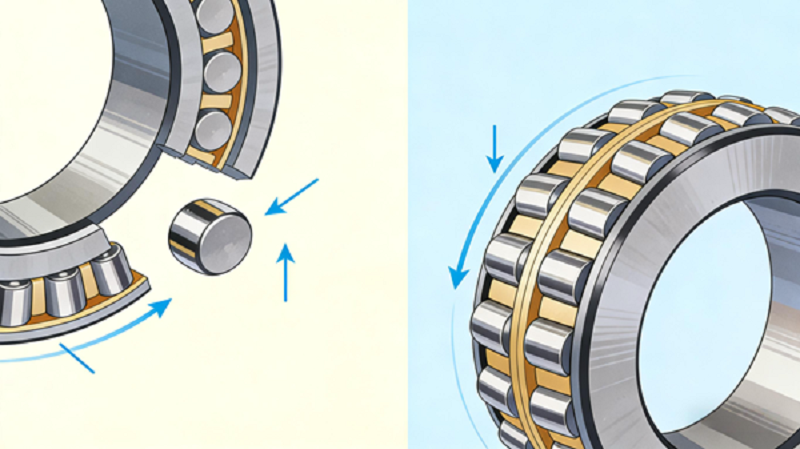

2. Rullan pudotusääni (pysähdysmelu)

Tätä ääntä esiintyy useammin keskisuurissa ja suurissa laakereissa säteittäisen kuormituksen alaisena, pääasiassa alhaisilla nopeuksilla, ja tyypillisesti katoaa suuremmilla pyörimisnopeuksilla.

Mekanismi: Säteittäisen kuormituksen alaisena laakerin sisään muodostuu kuormitettu vyöhyke ja kuormittamaton vyöhyke. Kuormittamattomalla alueella vierintäelementit menettävät sisäisen välyksen vuoksi kosketuksen sisärenkaaseen. Suuremmilla nopeuksilla keskipakovoima työntää ne ulkorengasta vasten. Päinvastoin alhaisilla nopeuksilla alennettu keskipakovoima mahdollistaa vierintäelementtien "pudotuksen" luoden iskuäänen häkkiä tai sisärengasta vasten.

Ominaisuudet:

Todennäköisemmin rasvavoitelulla kuin öljyvoitelulla.

Altis esiintyä vain säteittäisellä kuormalla ja suuremmalla säteittäisellä välyksellä.

Esiintyy tietyllä nopeusalueella, joka vaihtelee laakerin koon mukaan.

Voi olla jatkuvaa tai ajoittaista.

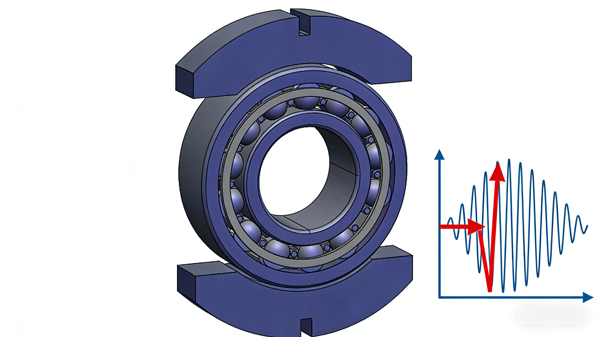

Tämä pakotettu värähtely herättää usein ulkorenkaan toisen tai kolmannen asteen taipuvia luonnollisia värähtelyjä, jotka lähettävät ominaista kohinaa.

Vastatoimenpiteet: Käytä esijännitystä; vähentää säteittäistä sisäistä välystä; käytä kevyempiä vieriviä elementtejä (esim. keraamisia).

3. Laakerin vinkuminen (ulvova ääni)

Squeal on intensiivinen, korkea nauhoittava ääni.LaakeritLämpötila ei yleensä nouse, eikä laakerin tai rasvan käyttöikä vaikuta haitallisesti. Tämä melu voidaan usein sietää, jos melutaso ei ole kriittinen tekijä.

Mekanismi: Säteittäisen sisäisen välyksen ansiosta vierintäelementit muodostavat kulkuväylän, joka on leveämpi kuorma-alueen sisäänkäynnissä ja kapeampi ulostulossa. Tietyillä nopeuksilla vierintäelementit tärisevät sisä- ja ulkorenkaiden välissä. Kun ne tulevat ahtautuneelle kuormitusalueelle, tärinätaajuus kasvaa, mikä synnyttää terävää, korkeataajuista kohinaa.

Ominaisuudet:

Todennäköisemmin suuremmalla säteittäisellä sisäisellä välyksellä.

Yleistä rasvavoideltuissa laakereissa; harvinainen öljyvoitelulla.

Erittäin korkea ja terävä taajuus.

Näkyy tietyllä nopeusalueella ja pienenee sen ulkopuolella; ei yleensä esiinny hyvin alhaisilla nopeuksilla.

Rasvan lisääminen voi väliaikaisesti poistaa vinkumisen, mutta se palaa usein takaisin, kun rasvan jakautuminen on vakiintunut ja ylimääräinen puhdistettu.

Vastatoimenpiteet: Paranna kiilan muotoista tilaa (esim. käytä aksiaalista esijännitystä syväurakuulalaakereihin); käytä suhteellisen pienempää välystä lieriörullalaakereille (esim. vaihda vakiovälistä C3 C3L-välykseen); käytä tiiviimpää rasvaa.

Epänormaalit laakerin äänet osoittavat vaurioita

Laakerikomponenteilla on erittäin kovat pinnat. Väärä käsittely, asennusvirheet tai putoamisen aiheuttama isku voi jättää jälkiä (vaurioita) työpintoihin. Pienetkin pinnan epätasaisuudet voivat aiheuttaa tärinää ja melua.

1. Vahinkoääni (virhekohina)

Ominaisuudet: Jos kulkuradan pinnoissa on naarmuja, kolhuja, ruostetta tai muita vaurioita, laakerista kuuluu ajoittain sykkivää tai naksahtavaa ääntä pyörimisen aikana. Vakionopeudella ääni esiintyy tietyn ajanjakson (aikavälin) aikana. Hitaampi nopeus johtaa pidemmän ajanjakson äänien välillä.

Mekanismi: Vaurioituneet paikat kilparadalla iskevät vierintäelementtejä vasten laakerin pyöriessä aiheuttaen iskuääniä.

Vastatoimi: Vaihda laakeri huollon aikana. Tärkeintä on välttää iskukuormitusta asennuksen aikana.

2. Saastumismelu (likaääni)

Ominaisuudet: Riittämätön puhdistus laakerin asennuksen aikana, voiteluaineessa olevat vieraat hiukkaset tai laakeriin käytön aikana päässyt roskat voivat aiheuttaa "rypistävän", "ritilä" tai "suhiisevan" äänen. Tämä epäsäännöllinen ja vaihteleva melu syntyy, kun epäpuhtaudet kulkevat vierintäkosketusalueiden läpi.

Mekanismi: Kovat hiukkaset painavat kulkureittejä ja vieriviä elementtejä aiheuttaen jatkuvia pieniä iskuja.

Vastatoimenpide: Likaantuminen ei aiheuta vain melua, vaan myös painaumia kulkureitille, mikä lyhentää merkittävästi laakerien käyttöikää. On välttämätöntä käsitellä ja asentaa laakereita puhtaassa ympäristössä ja käyttää tehokkaita tiivistysmenetelmiä sisäänpääsyn estämiseksi.

Johtopäätös

Laakerin tuottamien äänten sinfonian ymmärtäminen on ratkaisevan tärkeää ennakoivan huollon kannalta. Vaarattomien käyttöäänien, kuten kisaradan ääni tai satunnainen hidas pyörtyminen, erottaminen vaurioiden (säännöllinen naksahdus) tai kontaminaatio (epäsäännöllinen rypistyminen) ilmaisivista merkeistä mahdollistaa oikea-aikaiset ja asianmukaiset toimenpiteet. Jos olet epävarma, ota yhteyttä laakeriasiantuntijaan tai käytä tärinäanalyysityökaluja lopulliseen diagnoosiin. Muista, että epänormaalien äänten ennakoiva tunnistaminen suojaa konettasi, estää suunnittelemattomia seisokkeja ja optimoi toiminnan tehokkuuden.
