Sylinterimäiset rullalaakerit

Raskaiden koneiden alalla kohtaamme usein ongelman, että perinteiset painelaakerit ovat vaikeasti kestäviä valtavia aksiaalivoimia. Laakeritutkimukseen ja -kehitykseen 20 vuoden ajan omistautuneena valmistajana lanseeraamamme BMT-sylinterirullalaakerit ovat ratkaisseet tämän ongelman täydellisesti. Tällä tuotteella ei ole vain erinomaista kantavuutta, vaan se toimii myös poikkeuksellisen hyvin vakauden suhteen, ja siitä on tullut monien teollisuusyritysten ensimmäinen valinta.

Lähetä kysely

Tuotteen Kuvaus

Tuotteen suorituskyky

Syy siihen, miksi sylinterirullalaakerit kestävät raskaan kuormituksen työoloja, on se, että olemme omaksuneet erityisen rakennesuunnittelun. Optimoimalla rullien sijoittelua ja parantamalla rataosien muotoa, yksittäisen laakerin aksiaalinen kantavuus on kolminkertainen perinteisiin painekuulalaakereihin verrattuna. Otetaan esimerkkinä metallurgiset valssaamot. Jatkuvassa korkean intensiteetin käyttöolosuhteissa laakereidemme keskimääräinen käyttöikä on ylittänyt 20 000 tuntia.

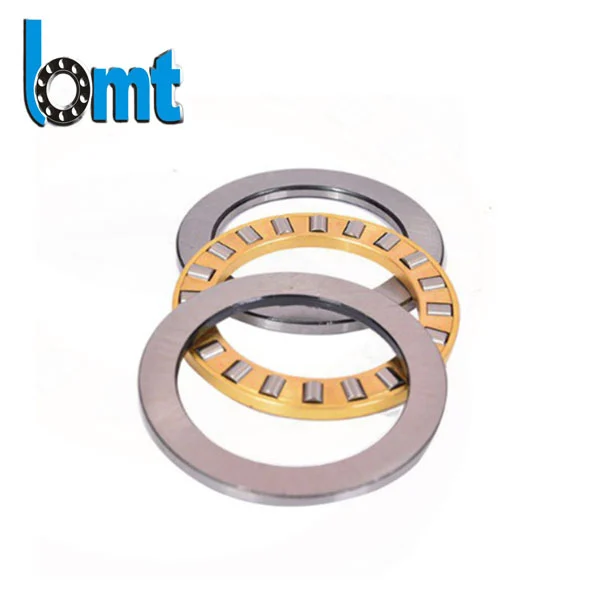

Cylindrical Roller Thrust Bearings

Tekniset parametrit

Sylinterimäiset rullalaakerit
Laakeri malli	Mitat (mm)				Peruskuormitusarvot (kN)		Rajoitusnopeus (rpm)		Paino
	d	d1	D	H	Cr (aksiaalinen)	Cor (aksiaalinen)	Rasvaa	Öljy	(kg)
81100 Series (ASMI 51100 Series Metric)
81102	15	15	28	9	9.5	19	3800	5300	0.028
81103	17	17	30	9	10	21.2	3600	5000	0.032
81104	20	20	35	10	14.2	31.5	3400	4800	0.052
81105	25	25	42	11	19.2	45	3000	4300	0.082
81106	30	30	47	11	20.5	50	2800	4000	0.095
81107	35	35	52	12	24.5	60	2600	3800	0.12
81108	40	40	60	13	32.5	77.5	2400	3600	0.18
81109	45	45	65	14	35.5	87.5	2200	3400	0.22
81110	50	50	70	14	38	95	2000	3200	0.25
81111	55	55	78	16	48	120	1900	3000	0.35
81112	60	60	85	17	55	142	1800	2800	0.45
81113	65	65	90	18	58	155	1700	2600	0.52
81114	70	70	95	18	60	162	1600	2400	0.58
81115	75	75	100	19	63	172	1500	2200	0.65
81116	80	80	105	19	65	180	1400	2000	0.7
81117	85	85	110	19	67	190	1300	1900	0.75
81118	90	90	120	22	85	240	1200	1800	1.1
81120	100	100	135	25	108	315	1100	1700	1.65
81122	110	110	145	25	112	335	1000	1600	1.9
81124	120	120	155	25	115	345	950	1500	2.1
81126	130	130	170	30	150	450	900	1400	3
81128	140	140	180	31	155	465	850	1300	3.3
81130	150	150	190	31	158	480	800	1200	3.6
81132	160	160	200	31	160	495	750	1100	3.9
81134	170	170	215	34	180	560	700	1000	4.8
81136	180	180	225	34	183	575	670	950	5.2
81138	190	190	240	37	212	670	630	900	6.5
81140	200	200	250	37	215	680	600	850	7
81144	220	220	270	37	220	700	530	750	7.8
81148	240	240	300	45	285	950	480	670	11.5
81152	260	260	320	45	290	980	430	600	12.5
81156	280	280	350	53	375	1320	380	530	18.5
81160	300	300	380	62	480	1750	340	480	27
81200 Series (ASMI 51200 Series Metric)
81204	20	20	40	14	22.4	50	3000	4300	0.095
81205	25	25	47	15	28	67	2800	4000	0.14
81206	30	30	52	16	30.5	73	2600	3800	0.18
81207	35	35	62	18	43	100	2400	3600	0.28
81208	40	40	68	19	48.5	117	2200	3400	0.35
81209	45	45	73	20	51.5	127	2000	3200	0.42
81210	50	50	78	22	58	145	1900	3000	0.52
81211	55	55	90	25	78	195	1800	2800	0.85
81212	60	60	95	26	82	212	1700	2600	0.98
81213	65	65	100	27	85	224	1600	2400	1.1
81214	70	70	105	27	87	232	1500	2200	1.2
81215	75	75	110	27	90	240	1400	2000	1.3
81216	80	80	115	28	92	250	1300	1900	1.45
81217	85	85	125	31	112	315	1200	1800	2
81218	90	90	135	35	138	375	1100	1700	2.8
81220	100	100	150	38	165	465	1000	1600	3.8
81222	110	110	160	38	170	480	950	1500	4.2
81224	120	120	170	39	175	495	900	1400	4.6
81226	130	130	190	45	212	630	850	1300	6.5
81228	140	140	200	46	218	650	800	1200	7.2
81230	150	150	215	50	250	750	750	1100	9
81232	160	160	225	51	255	770	700	1000	9.8
81234	170	170	240	55	285	870	670	950	12
81236	180	180	250	56	290	890	630	900	13
81238	190	190	270	62	340	1080	600	850	17.5
81240	200	200	280	62	345	1100	560	800	18.5
81244	220	220	300	63	355	1150	480	670	20.5
81248	240	240	340	78	480	1620	430	600	32
81252	260	260	360	80	495	1700	380	530	36
81256	280	280	380	80	500	1750	340	480	38.5
81260	300	300	420	95	630	2240	320	450	55

Jos tarvitset erityisiä sovellussuunnittelua tai mukautettuja vaatimuksia, ota yhteyttä tekniseen tiimiimme.

Tärkeimmät tekniset parametrit

Seuraavat ovat sylinterimäisten rullalaakereiden yksityiskohtaiset parametrit:

Soveltuva akselin halkaisijaalue kattaa 50 - 500 mm

Dynaaminen aksiaalinen kuormitus voi olla enintään 1 500 kn

Staattisen aksiaalisen kuormituksen yläraja on 900 kn

Pyörimisnopeus on rajoitettu 1000-3000 kierrokseen minuutissa normaaleissa rasvavoiteluolosuhteissa

Käyttölämpötila-alue on suunniteltu -20 ℃ - 180 ℃

Valittavana on useita tarkkuuslaatuja

Räätälöity palvelusisältö

1. Säädä sisävälys todellisten työolosuhteiden mukaan

2. Käytä korkeita lämpötiloja kestäviä tai elintarvikelaatuisia voiteluaineita

3. Suorita pintavahvistuskäsittely sylinterirullalaakerien käyttöiän pidentämiseksi

4. Tarjoa ammattimaisia asennusohjeita

Käytännön sovellustapaukset

Sementin pystymyllylaitteistossa pääakseliin kohdistuu valtavia aksiaalisia iskuvoimia. Vastauksena yllä olevaan tilanteeseen tekninen tiimimme on kehittänyt räätälöidyn ratkaisun. Suurelle sementtitehtaalle tarjoamamme ratkaisu ei vain pidentänyt laakerien vaihtojaksoa kahteen vuoteen, vaan myös paransi laitteiston toimintavakautta 40 %.

Esimerkkinä laivan propulsiojärjestelmästä, kun asiakas otti käyttöön sylinterirullalaakerimme, voimansiirron hyötysuhde parani 1,5 %, mikä säästää yli 300 000 yuania polttoainekustannuksissa vuosittain.

Laadunvarmistus

1. Käytämme raaka-aineena korkealaatuista seosterästä ja käymme läpi erityisen lämpökäsittelyprosessin.

2. Käytämme maahantuotuja CNC-laitteita varmistaaksemme, että kilparadan tarkkuus on 0,002 mm.

3. Jokaiselle tuote-erälle on suoritettava 500 tunnin jatkuva kestävyystesti.

4. 100 %:n kantavuustesti ennen tehtaalta lähtöä.

Jos haluat hankkia täydellisiä teknisiä materiaaleja tai keskustella räätälöidyistä ratkaisuista, ota rohkeasti yhteyttä tekniseen tukitiimiimme milloin tahansa. Odotamme innolla ammattimaisia tuotteita ja palveluita varmistaaksemme laitteidesi moitteettoman toiminnan.
