Kaksirivinen kartiorullalaakeri

BMT:n kaksiriviset kartiorullalaakerit ovat kompakteja ja soveltuvat raskaisiin koneisiin, jotka vaativat suurta radiaali- ja aksiaalikuormitusta. Näitä laakereita käytetään laajalti vaihdelaatikoissa, kaivoslaitteissa ja teollisuuskoneissa. Laakereita on saatavana metrisinä ja tuumaina. Niiden kuormitusarvot ovat 30 % korkeammat kuin yksirivisten laakereiden.
MOQ: 20 kappaletta
Toimitusaika: 4-5 viikkoa
Mukautetut tekniset tiedot saatavilla

Lähetä kysely

Tuotteen Kuvaus

Miksi valita kaksiriviset kartiorullalaakerit?

1. Verraton kantavuus

Kaksirivinen suunnittelumme jakaa kuormat tasaisesti toisin kuin yksiriviset laakerit. Laakerit kestävät suurempia radiaalivoimia (jopa 450 kN dynaamisia kuormia) ja kykyä käsitellä kaksisuuntaisia aksiaalikuormia ilman lisäkomponentteja.

Iskukuormitukset kaivosrakentamisessa ja raskaassa kalustossa

Todellinen sovellusesimerkki:

Terästehtaan vaihteistossa laakerimme saavuttivat 40 % pidemmän käyttöiän tavallisiin kartioteloihin verrattuna.

2. Tilaa säästävä ja yksinkertaistettu kokoonpano

Yksiosainen rakenne eliminoi yhteensopivien laakereiden tarpeen

Esisäädetty sisävälys vähentää asennuksen monimutkaisuutta

Soveltuu pienikokoisiin koteloihin, ihanteellinen vähennyksille ja voimansiirtojärjestelmille

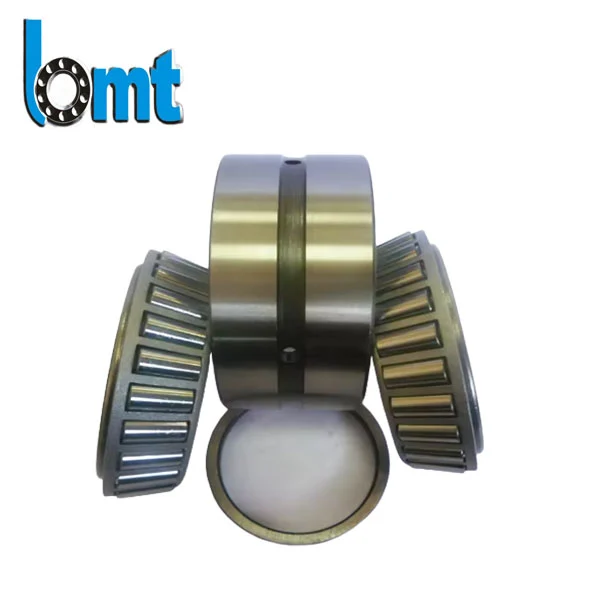

Double Row Tapered Roller Bearing

Tekniset parametrit

Laakeri malli	Mitat (mm)				Peruskuormitusarvot (kN)		Rajoitusnopeus (rpm)		Paino	Tyyppi ja ominaisuudet
	d	D	B	T	Cr	Cor	Rasvaa	Öljy	(kg)
TDO (Two-Row Double Outer Ring) -tyyppi
478/472	76.2	161.925	49.212	82.931	365	530	2000	2800	6.8	TDO, Vaatii välikappaleen
478/472A	76.2	161.925	49.212	82.931	365	530	2000	2800	6.8	TDO, Vaatii välikappaleen
486/472	109.538	166.688	53.975	95.25	405	610	1800	2600	8.2	TDO, Vaatii välikappaleen
522/560X	132.538	197.644	57.15	104.775	550	850	1600	2200	12.5	TDO, Vaatii välikappaleen
531/532	139.992	233.375	60.325	123.825	670	1080	1400	1900	17.5	TDO, Vaatii välikappaleen
TNA (Two-Row Double Inner Ring) -tyyppi
447/432	76.2	161.925	49.212	82.931	365	530	2000	2800	6.8	TNA, Vaatii välikappaleen
447/432A	76.2	161.925	49.212	82.931	365	530	2000	2800	6.8	TNA, Vaatii välikappaleen
455/432	109.538	166.688	53.975	95.25	405	610	1800	2600	8.2	TNA, Vaatii välikappaleen
TS (Two-Row Single Outer Ring) -tyyppi
352905	25	52	33	33	68.5	86.5	5000	6700	0.45	TS, kompakti
352906	30	55	34	34	72.5	95	4800	6300	0.52	TS, kompakti
352907	35	62	36	36	80	112	4300	5600	0.75	TS, yleiskäyttöinen
352908	40	68	38	38	87.5	130	4000	5300	0.95	TS, yleiskäyttöinen
352909	45	75	40	40	95	150	3800	5000	1.25	TS, yleiskäyttöinen
352910	50	80	40	40	102	165	3600	4800	1.35	TS, yleiskäyttöinen
352911	55	90	46	46	125	210	3400	4500	2.1	TS, suuri kapasiteetti
352912	60	95	46	46	130	220	3200	4300	2.25	TS, suuri kapasiteetti
352913	65	100	46	46	135	230	3000	4000	2.4	TS, suuri kapasiteetti
352914	70	110	54	54	175	300	2800	3800	3.5	TS, raskaaseen käyttöön
352915	75	115	54	54	180	310	2600	3600	3.7	TS, raskaaseen käyttöön
352916	80	125	60	60	210	370	2400	3400	5	TS, raskaaseen käyttöön
352917	85	130	60	60	215	380	2200	3200	5.2	TS, raskaaseen käyttöön
352918	90	140	67	67	265	480	2000	3000	7.2	TS, erittäin raskas
352920	100	150	67	67	275	500	1800	2600	7.5	TS, erittäin raskas
TDIT (kaksirivinen kaksinkertainen sisärengas - kartiomainen reikä)
31309	45	100	55	55	180	255	3000	4000	2.1	TDIT, kartiomainen reikä 1:12
31311	55	120	65	65	245	355	2600	3600	3.8	TDIT, kartiomainen reikä 1:12
31313	65	140	73	73	305	450	2200	3200	5.9	TDIT, kartiomainen reikä 1:12
31315	75	160	80	80	365	550	2000	2800	8.6	TDIT, kartiomainen reikä 1:12
31317	85	180	85	85	425	650	1800	2600	11.5	TDIT, kartiomainen reikä 1:12
31319	95	200	90	90	480	750	1700	2400	15	TDIT, kartiomainen reikä 1:12
31321	105	225	98	98	570	900	1500	2200	20.5	TDIT, kartiomainen reikä 1:12

Normaalit sovellukset

Kaivosmurskaimet: Kaksiriviset kartiorullalaakerit kestävät äärimmäisiä iskukuormia.

Tuuliturbiinin vaihdelaatikot: Laakerit kestävät vaihtelevia voimia.

Raskaat kuljettimet: Laakerit voivat vähentää huoltotiheyttä.

Tärkeimmät tiedot

Parametrialue

Poran halkaisija 30 mm – 300 mm

Dynaaminen kuormitus 150 kN – 450 kN

Staattinen kuormitus 90 kN – 300 kN

Nopeusrajoitus 2 000 – 4 500 RPM

Tarkkuusluokan ABEC-3 (P6)/ABEC-5 (P5) standardi

Materiaalivaihtoehdot

Vakio: korkeahiilinen kromiteräs Gcr15(HRC 60-64)

Korroosionkestävä: AISI 440C tai AISI 420C ruostumaton teräs

Laatu ja luotettavuus

Kaksiriviset kartiorullalaakerit käyvät läpi:

Mittatarkastus (≤ 0,005 mm toleranssi)

Kovuustesti (Rockwell C-asteikko)

Tärinäanalyysi (varmistaa sujuvan toiminnan)

Kuormankestävyystesti (500+ tuntia)

Miksi valita BMT-yhtiö?

Valmistajallamme on yli 20 vuoden kokemus kartiorullalaakereiden tuotannosta.

Olemme saaneet ISO 9001 ja ITAF16949:2016 laadunvalvontasertifikaatin.

Maailmanlaajuinen logistiikkaverkosto (varastot Yhdysvalloissa, EU:ssa, Aasiassa)

24/7 tekninen tuki

Joustavat tilausvaihtoehdot

Pienet erät hyväksytään (MOQ 20 kpl)

Mukautetut tiivisteet ja voiteluaineet (korkeat lämpötilat, elintarvikelaatuiset jne.)

OEM-brändi ja pakkaus saatavilla

Nopea tuotanto kiireellisiin tilauksiin

Pyydä tarjous jo tänään!

→ Näytteitä saatavilla testausta varten

→ Tekninen tuki sovellusten yhteensovittamiseen
